Tag-Connect® — Debugkabel ohne Steckverbinder
Tag-Connect-Kabel kontaktieren die Leiterplatte über gefederte Prüfstifte. Auf der Platine bleibt nur das Footprint mit Bohrungen — kein aufgelöteter Steckverbinder, der Bauraum belegt und je Gerät Kosten verursacht. Für Serien, in denen nur einmal programmiert oder im Fehlerfall debuggt wird, ist das die günstigere Lösung.
Die Varianten unterscheiden sich in drei Punkten: Polzahl (6, 10 oder 14), Rastermaß und Ausführung mit oder ohne Halteklemmen. Die Bezeichnung NL steht für „no legs" — diese Kabel brauchen zusätzlich einen Klemmhalter oder eine haltende Hand, sparen dafür die Aussparungen auf der Platine.
Nicht gelistete Artikel beschaffen wir ohne Aufschlag. Das Tag-Connect-Programm umfasst mehr Adapter, als wir hier führen — fragen Sie unter info@collion.de an.
Verbindet ein TC2030-IDC- oder TC2030-IDC-NL-Kabel mit einem 20-Pin-ARM-SWD-Ziel. Auch geeignet, wenn die Zielplatine einen 6-Pin-0,1″-Wannenstecker statt des klassischen 20-Pin-Headers trägt.
- ab 1 Stk. 38,00 €
- ab 20 Stk. 34,96 €
- ab 30 Stk. 34,20 €

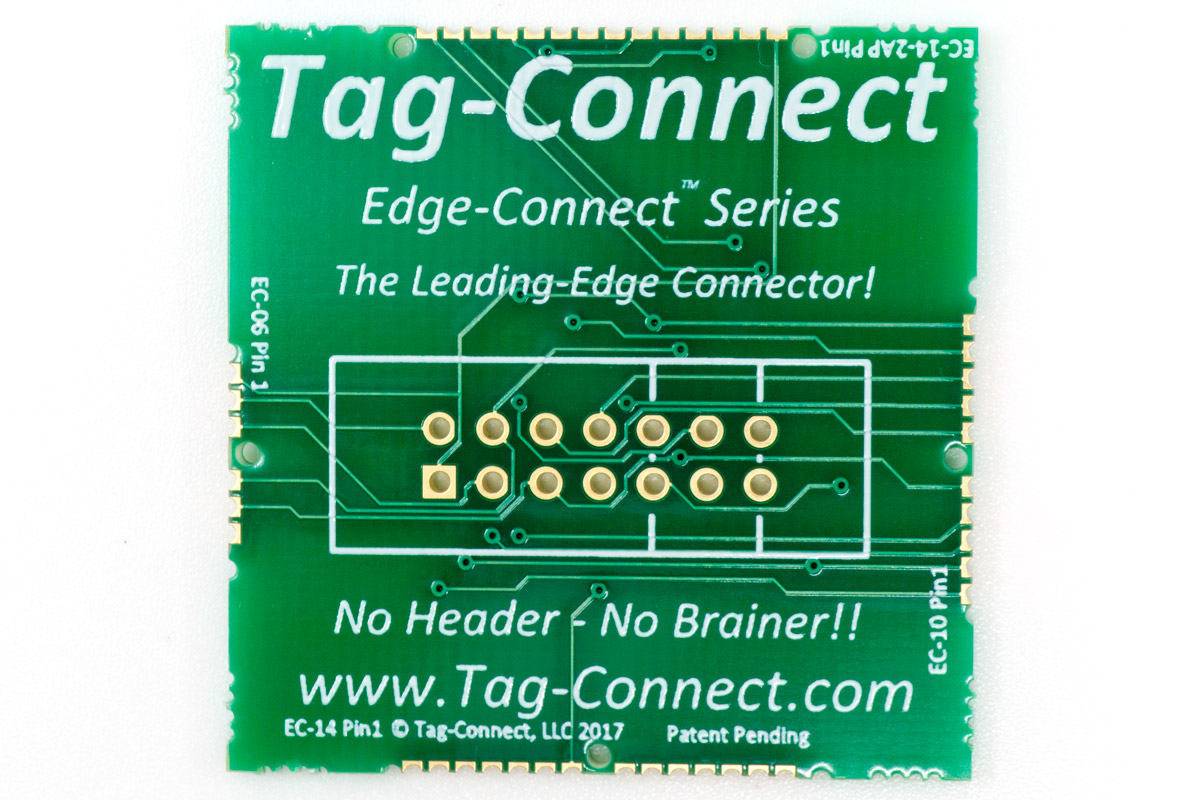

Kleine Leiterplatte mit den Edge-Connect™-Kontaktbildern in Originalgröße — zum Anfassen, Ausmessen und Ausprobieren, bevor Sie das Muster in Ihr eigenes Layout übernehmen.
Edge-Connect™-Kabel mit sechs Kontakten an der Platinenkante, das auf dem **ARM-Cortex-Debug-Stecker** endet — dem zehnpoligen 0,05″-Anschluss, den Keil ULINK2 und die meisten Cortex-Debugger tragen.

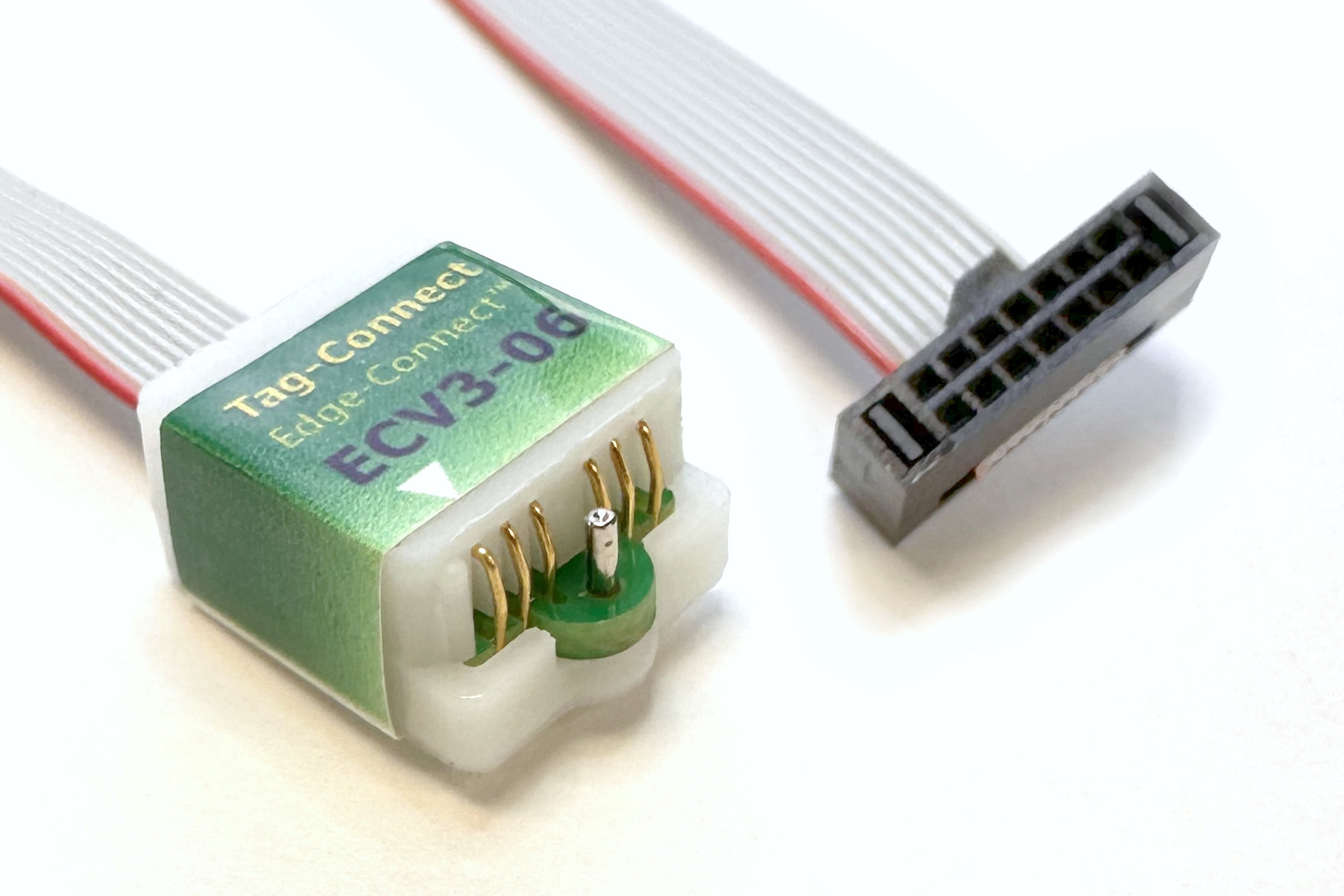

Edge-Connect™-Kabel mit sechs Kontakten an der Platinenkante, das auf dem **STDC14-Stecker** endet — dem vierzehnpoligen Anschluss der ST-Debugger STLINK-V3 und STLINK-V3MINI.
Edge-Connect™-Verbinder für die direkte Kontaktierung am Platinenrand — kein Gegenstecker auf der Zielplatine nötig, nur eine Positionierbohrung. Endet in einem 6-Pin-0,1″-IDC-Wannenstecker.
- ab 1 Stk. 85,00 €
- ab 20 Stk. 78,20 €
- ab 30 Stk. 76,50 €
Edge-Connect™-Verbinder (dritte Generation) für die direkte Kontaktierung am Platinenrand, endet in einem 10-Pin-0,1″-IDC-Wannenstecker. Kein Gegenstecker auf der Zielplatine, nur eine Positionierbohrung, niedrige Bauhöhe für gestapelte Platinen.
- ab 1 Stk. 88,00 €
- ab 20 Stk. 80,96 €
- ab 30 Stk. 79,20 €
Edge-Connect™-Verbinder am Platinenrand, endet in einem 10-Pin-0,05″-IDC-Wannenstecker. Passend für Debugger mit Samtec-FTSH-105-01-Mikrosteckern (z. B. ULINK2).
- ab 1 Stk. 85,00 €
- ab 20 Stk. 78,20 €
- ab 30 Stk. 76,50 €
Edge-Connect™-Kabel mit 10-Pin-ECV3-Verbinder am Platinenrand, endet in einem 20-Pin-0,050″-Ribbon-Stecker. Passend für ULINK2 und ähnliche Debugger mit Samtec-FTSH-110-01-Mikrosteckern.
- ab 1 Stk. 85,00 €
- ab 20 Stk. 78,20 €
- ab 30 Stk. 76,50 €

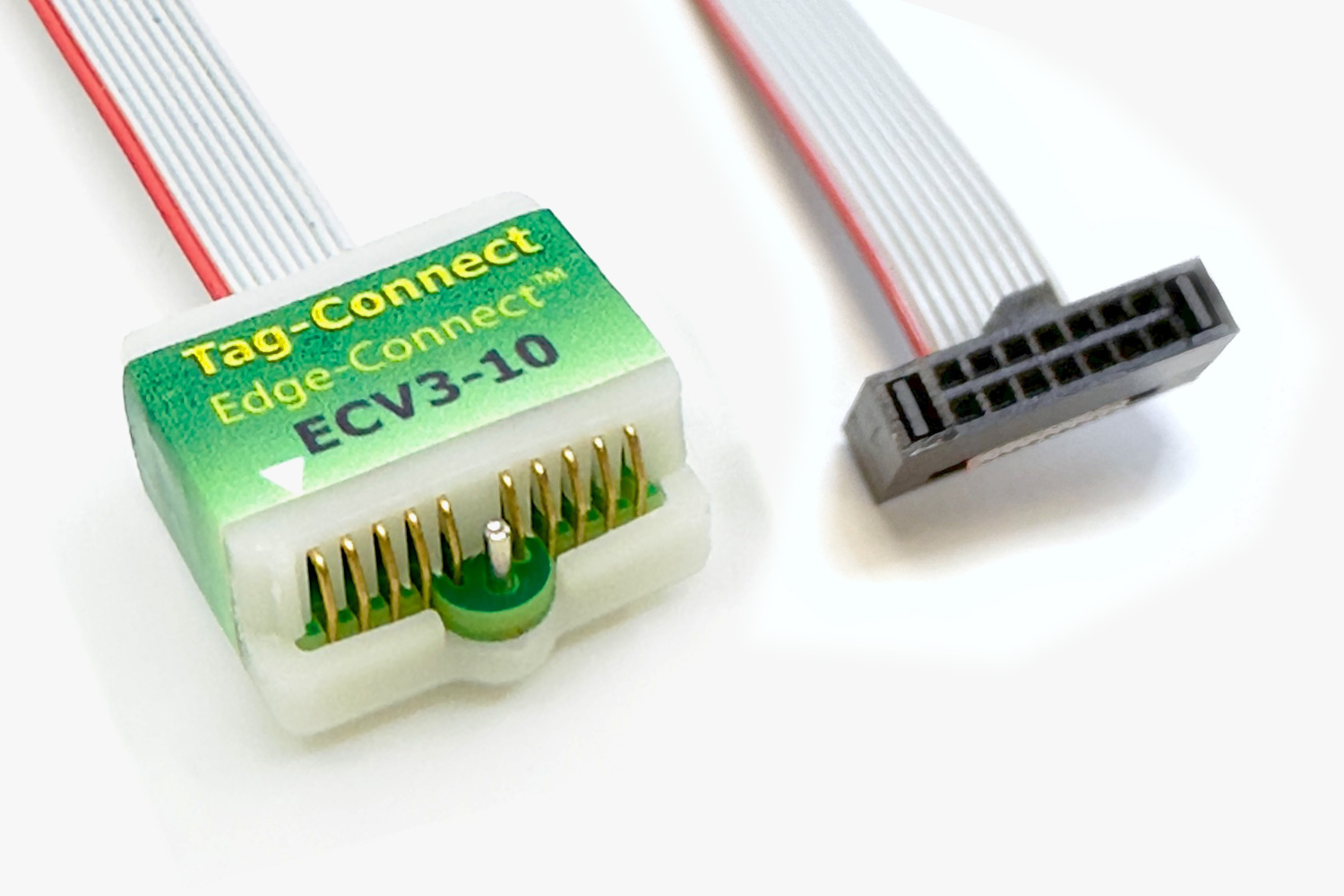

Edge-Connect™-Kabel mit zehn Kontakten an der Platinenkante, das auf dem **STDC14-Stecker** endet — dem vierzehnpoligen Anschluss der ST-Debugger STLINK-V3 und STLINK-V3MINI. Führt JTAG **und** SWD.
Hält ein TC2050-NL-Kabel dauerhaft an der Zielplatine — 3er-Pack.
- ab 1 Stk. 14,00 €
- ab 20 Stk. 12,88 €
- ab 30 Stk. 12,60 €
Hält ein TC2070-NL-Kabel an der Zielplatine — 3er-Pack.
- ab 1 Stk. 14,00 €
- ab 20 Stk. 12,88 €
- ab 30 Stk. 12,60 €
Hält ein TC2030-NL-Kabel dauerhaft an der Zielplatine — 3er-Pack.
- ab 1 Stk. 14,00 €
- ab 20 Stk. 12,88 €
- ab 30 Stk. 12,60 €
Schutzkappe für die 10-polige TC2050-Kabelfamilie (Plug-of-Nails™). Schützt Federkontakte, Stahlführungspins und — falls vorhanden — Haltenasen bei Lagerung und Transport.
- ab 1 Stk. 3,00 €
- ab 20 Stk. 2,76 €
- ab 30 Stk. 2,70 €
Schutzkappe für die 14-polige TC2070-Kabelfamilie (Plug-of-Nails™). Schützt Federkontakte, Stahlführungspins und — falls vorhanden — Haltenasen bei Lagerung und Transport.
- ab 1 Stk. 3,00 €
- ab 20 Stk. 2,76 €
- ab 30 Stk. 2,70 €
Schutzkappe für die 6-polige TC2030-Kabelfamilie (Plug-of-Nails™). Schützt Federkontakte, Stahlführungspins und — falls vorhanden — Haltenasen bei Lagerung und Transport.
- ab 1 Stk. 3,00 €
- ab 20 Stk. 2,76 €
- ab 30 Stk. 2,70 €
Demoplatine mit allen Tag-Connect-Footprint-Größen zum Vergleichen vor dem eigenen Platinenlayout — 6-, 10- und 14-Pin, jeweils mit und ohne Beine, plus EC-10-Edge-Connect.
- ab 1 Stk. 0,80 €
- ab 20 Stk. 0,74 €
- ab 30 Stk. 0,72 €
Verbindet Lattices HW-USBN-2B-Programmiergerät mit Tag-Connect-TC2030-IDC/-NL-Kabeln — kein physischer Steckverbinder auf der Zielplatine nötig.
- ab 1 Stk. 40,00 €
- ab 20 Stk. 36,80 €
- ab 30 Stk. 36,00 €
Verbindet Lattices HW-USBN-2B-Programmiergerät mit Tag-Connect-TC2050-IDC/-NL-Kabeln — kein physischer Steckverbinder auf der Zielplatine nötig.
- ab 1 Stk. 40,00 €
- ab 20 Stk. 36,80 €
- ab 30 Stk. 36,00 €
Verbindet TC2030-IDC-(6-Pin-) oder TC2050-IDC-(10-Pin-)Kabel mit Renesas-E1-, E2-, E2-Lite-, E8a- oder E20-Emulatoren/Debuggern.
- ab 1 Stk. 35,00 €
- ab 20 Stk. 32,20 €
- ab 30 Stk. 31,50 €
Verbindet ein 6-Pin-Plug-of-Nails™-Ziel (mit Beinen) mit einer 10-Pin-0,1″-IDC-Buchse, passend für bestimmte Altera-USB-Blaster/ByteBlaster.
- ab 1 Stk. 65,00 €
- ab 20 Stk. 59,80 €
- ab 30 Stk. 58,50 €
Verbindet ein 6-Pin-Plug-of-Nails™-Ziel (ohne Beine) mit einer 10-Pin-0,1″-IDC-Buchse, passend für bestimmte Altera-USB-Blaster/ByteBlaster.
- ab 1 Stk. 65,00 €
- ab 20 Stk. 59,80 €
- ab 30 Stk. 58,50 €
Fixiert ein TC2030-NL-Kabel temporär auf der Zielplatine — für freihändiges Debugging bei knappem Platinenplatz. 3er-Pack.
- ab 1 Stk. 22,00 €
- ab 20 Stk. 20,24 €
- ab 30 Stk. 19,80 €
6-Pin-TC2030-Plug-of-Nails™-Kabel mit Beinen ("Legged") für ARM-Cortex-Ziele. 10-Pin-Ribbon-Stecker im FTSH-105-Format (Cortex-Debug-Standard, z. B. Keil ULINK-2).
- ab 1 Stk. 50,00 €
- ab 20 Stk. 46,00 €
- ab 30 Stk. 45,00 €
Programmierkabel für ARM-Cortex-Ziele mit 0,05″-(1,27 mm-)Pitch-20-Pin-Steckverbinder, für IARs I-Jet und Keils ULINK Pro.
- ab 1 Stk. 55,00 €
- ab 20 Stk. 50,60 €
- ab 30 Stk. 49,50 €
