EC-DEMOPCB-V3 · Demoplatine mit Edge-Connect-Kontakten
2,00 €
- Ab 1 Stück: 2,00 € / Stück
- Ab 20 Stück: 1,84 € / Stück
- Ab 30 Stück: 1,80 € / Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage
Mehr als 5 Stück auf Lager
Produktinformationen "EC-DEMOPCB-V3 · Demoplatine mit Edge-Connect-Kontakten"
Kurzbeschreibung

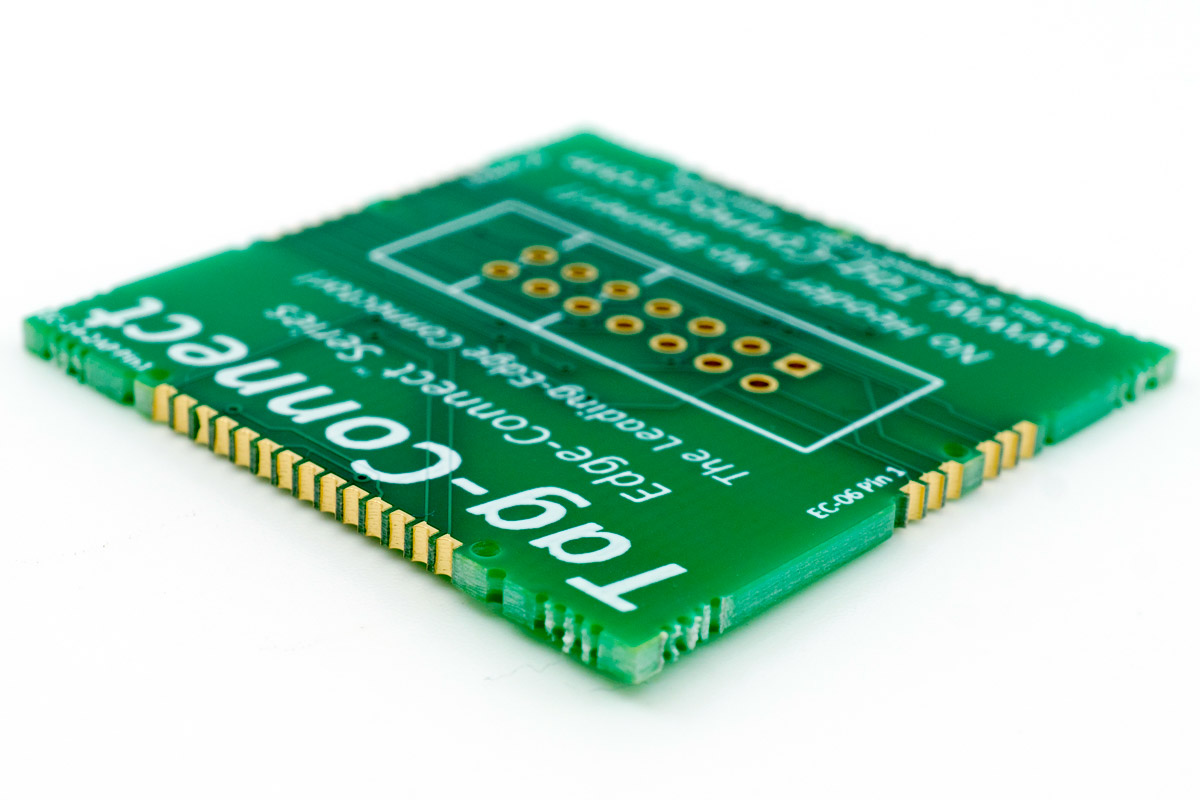

Kleine Leiterplatte mit den Edge-Connect™-Kontaktbildern in Originalgröße — zum Anfassen, Ausmessen und Ausprobieren, bevor Sie das Muster in Ihr eigenes Layout übernehmen. Das V3 bezeichnet die dritte Generation der Edge-Connect-Serie — dieselbe, die auch die ECV3-Kabel tragen.
Wofür Sie es brauchen
Edge-Connect setzt die Kontakte an den Rand der Leiterplatte statt auf die Oberfläche. Das spart Platz, verlangt aber eine Kante mit engen Toleranzen — und ob das eigene Layout stimmt, zeigt sich sonst erst an der ersten gefertigten Platine.

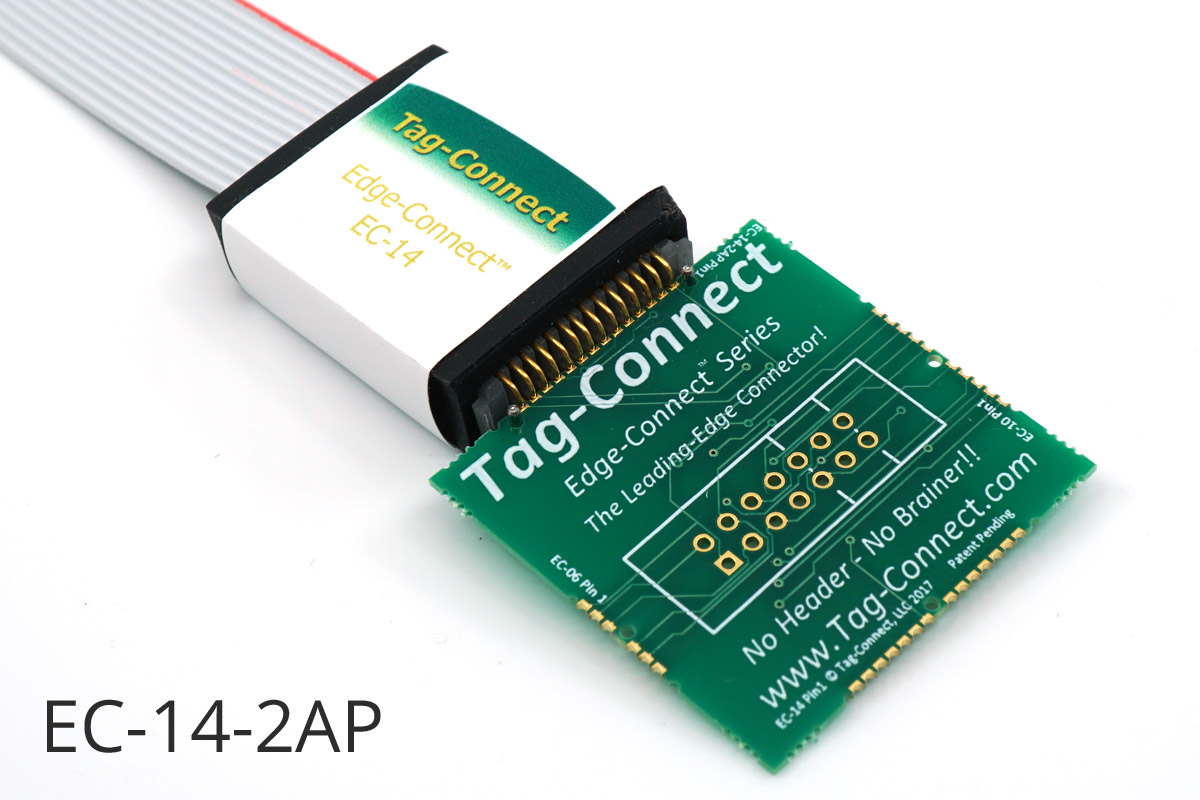

Das Demo-Board nimmt Ihnen diese Runde ab: Sie stecken Ihr Kabel auf, sehen wie der Kontakt sitzt, und haben ein Maßstück in der Hand, während Sie das Muster zeichnen.
Anwendung
- Kontaktbilder vor dem ersten eigenen Layout prüfen
- Sitz und Haltekraft des Kabels beurteilen
- als Referenz auf dem Tisch, während das Layout entsteht
- zum Vorführen im Team, wenn Edge-Connect zur Diskussion steht
Lieferumfang
Nur die Demo-Platine. Kabel und Adapter sind nicht enthalten und werden getrennt bestellt.
Passende Kabel
Die ECV3-Familie — ECV3-06-IDC, ECV3-10-IDC und die Ausführungen im 1,27-mm-Raster (0,05″).
Zubehör
Edge-Connect™-Kabel mit sechs Kontakten an der Platinenkante, das auf dem **ARM-Cortex-Debug-Stecker** endet — dem zehnpoligen 1,27-mm-Anschluss (0,05″), den Keil ULINK2 und die meisten Cortex-Debugger tragen.
- ab 1 Stk. 85,00 €
- ab 20 Stk. 78,20 €
- ab 30 Stk. 76,50 €
Edge-Connect™-Kabel mit sechs Kontakten an der Platinenkante, das auf dem **STDC14-Stecker** endet — dem vierzehnpoligen Anschluss der ST-Debugger STLINK-V3 und STLINK-V3MINI.
- ab 1 Stk. 85,00 €
- ab 20 Stk. 78,20 €
- ab 30 Stk. 76,50 €
Edge-Connect™-Verbinder für die direkte Kontaktierung am Platinenrand — kein Gegenstecker auf der Zielplatine nötig, nur eine Positionierbohrung. Endet in einem 6-Pin-2,54-mm-IDC-Wannenstecker (0,1″).
- ab 1 Stk. 85,00 €
- ab 20 Stk. 78,20 €
- ab 30 Stk. 76,50 €
Edge-Connect™-Verbinder (dritte Generation) für die direkte Kontaktierung am Platinenrand, endet in einem 10-Pin-2,54-mm-IDC-Wannenstecker (0,1″). Kein Gegenstecker auf der Zielplatine, nur eine Positionierbohrung, niedrige Bauhöhe für gestapelte Platinen.
- ab 1 Stk. 88,00 €
- ab 20 Stk. 80,96 €
- ab 30 Stk. 79,20 €
Edge-Connect™-Verbinder am Platinenrand, endet in einem 10-Pin-1,27-mm-IDC-Wannenstecker (0,05″). Passend für Debugger mit Samtec-FTSH-105-01-Mikrosteckern (z. B. ULINK2).
- ab 1 Stk. 88,00 €
- ab 20 Stk. 80,96 €
- ab 30 Stk. 79,20 €
Edge-Connect™-Kabel mit 10-Pin-ECV3-Verbinder am Platinenrand, endet in einem 20-Pin-1,27-mm-Ribbon-Stecker (0,05″). Passend für ULINK2 und ähnliche Debugger mit Samtec-FTSH-110-01-Mikrosteckern.
- ab 1 Stk. 88,00 €
- ab 20 Stk. 80,96 €
- ab 30 Stk. 79,20 €
Edge-Connect™-Kabel mit zehn Kontakten an der Platinenkante, das auf dem **STDC14-Stecker** endet — dem vierzehnpoligen Anschluss der ST-Debugger STLINK-V3 und STLINK-V3MINI. Führt JTAG **und** SWD.
- ab 1 Stk. 88,00 €
- ab 20 Stk. 80,96 €
- ab 30 Stk. 79,20 €
Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf dem **20-poligen Cortex-20-Stecker** endet und die Trace-Signale mitführt.
- ab 1 Stk. 92,00 €
- ab 20 Stk. 84,64 €
- ab 30 Stk. 82,80 €
Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf einem **2,54-mm-IDC-Stecker (0,1″)** endet — dem klassischen Flachbandanschluss im 2,54-mm-Raster.
- ab 1 Stk. 92,00 €
- ab 20 Stk. 84,64 €
- ab 30 Stk. 82,80 €
Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf einem **1,27-mm-IDC-Stecker (0,05″)** endet — dem schmalen Flachbandanschluss im 1,27-mm-Raster.
- ab 1 Stk. 92,00 €
- ab 20 Stk. 84,64 €
- ab 30 Stk. 82,80 €
Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf einem **2-mm-IDC-Stecker** endet — dem Raster zwischen 1,27 mm (0,05″) und 2,54 mm (0,1″).
- ab 1 Stk. 92,00 €
- ab 20 Stk. 84,64 €
- ab 30 Stk. 82,80 €
Ähnliche Artikel
Demoplatine mit allen Tag-Connect-Footprint-Größen zum Vergleichen vor dem eigenen Platinenlayout — 6-, 10- und 14-Pin, jeweils mit und ohne Legs, plus EC-10-Edge-Connect.
- ab 1 Stk. 0,80 €
- ab 20 Stk. 0,74 €
- ab 30 Stk. 0,72 €
