TC2050 · 10-polig

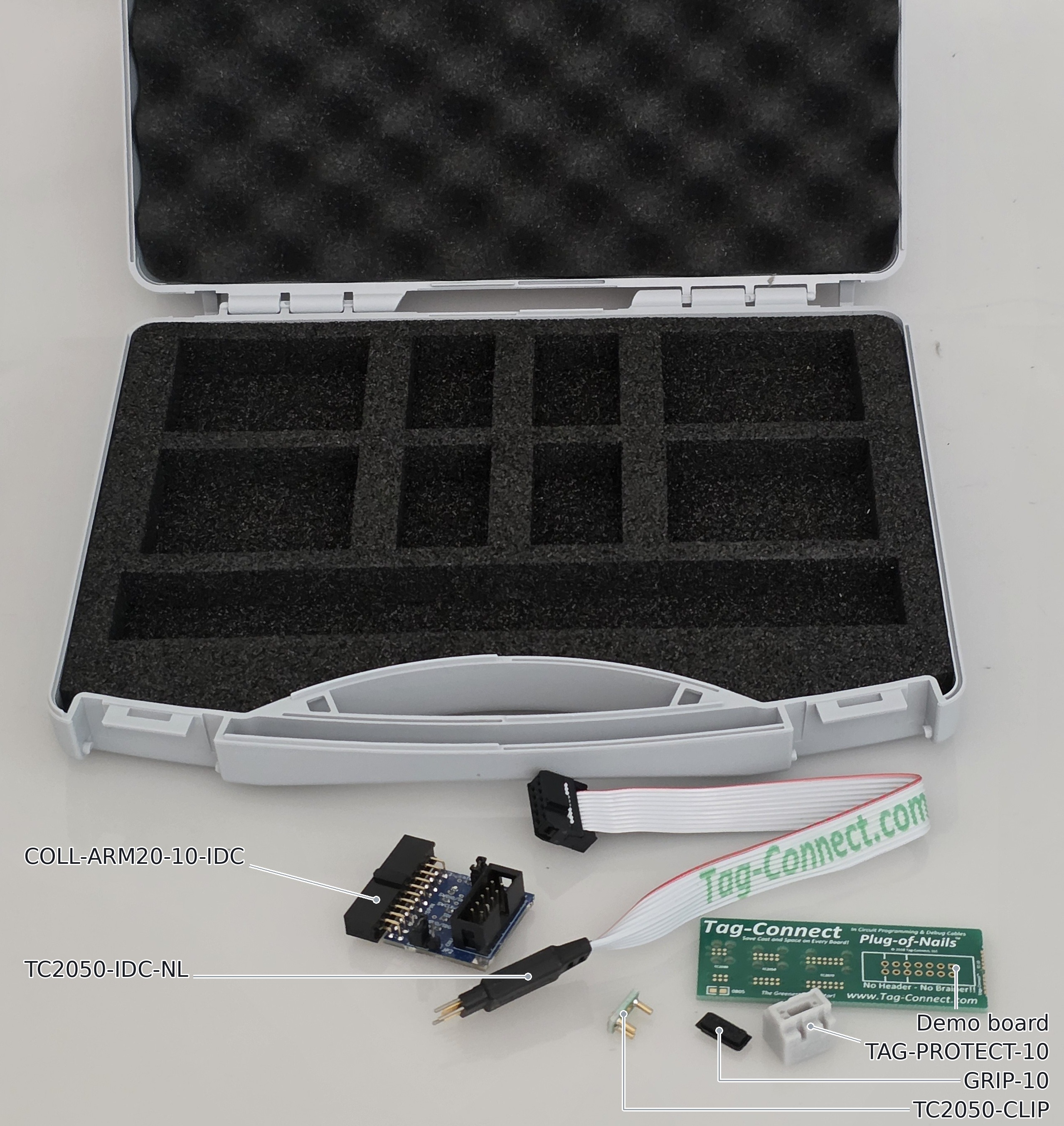

Alles, um den Tag-Connect-Zugang einmal auf der eigenen Platine auszuprobieren: Kabel, Adapter auf den 20-poligen ARM-Anschluss, beide Halter, Schutzkappe und eine Demoplatine mit den Kontaktbildern zum Anfassen. Zusammengestellt, damit nichts fehlt und nichts doppelt ist.

Zehnpoliges Debug- und Programmierkabel mit Federkontaktstiften, das direkt auf die Leiterplatte gesetzt wird — kein Steckverbinder auf der Zielplatine, nur zehn Kontaktflächen und sechs Bohrungen. Die vier Legs halten es dort fest, solange Sie arbeiten. Am anderen Ende ein Standard-2,54-mm-Wannenstecker (0,1″), der auf nahezu jeden Debugger passt.

10-Pin-Plug-of-Nails™-Kabel (mit Legs) zu 1,27-mm-Pitch-Ribbon (0,05″), für ULINK2 und ähnliche Debugger mit Samtec-FTSH-105-01-Mikrostecker. Alle 10 Pins durchverbunden (im Unterschied zur Standardversion TC2050-IDC-050, die Pin 5/9 für ARM-Kompatibilität offen lässt).

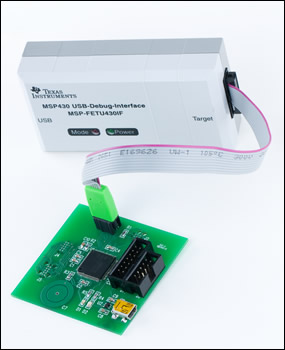

Zehnpoliges Programmierkabel mit Legs für TI's MSP-FET430-Debugger und dessen vierzehnpoligen 2,54-mm-Anschluss (0,1″), kompatibel zu allen MSP430-Mikrocontrollern — direkte Kontaktierung ohne Gegenstecker auf der Zielplatine.

Zehnpoliges Debug- und Programmierkabel mit Federkontaktstiften, ohne Legs — der kleinste Debug-Zugang für die Leiterplatte: zehn Kontaktflächen und drei Bohrungen, sonst nichts. Am anderen Ende ein Standard-2,54-mm-Wannenstecker (0,1″).

Wie TC2050-IDC-NL-050, aber mit allen 10 Pins durchverbunden statt Pin 5/9 offen zu lassen. Ohne Legs, für ULINK2 und ähnliche Debugger mit Samtec- FTSH-105-01-Mikrostecker, 1,27 mm (0,05″).

10-Pin-Plug-of-Nails™-Kabel ohne Legs, mit 14-Pin-1,27-mm-Ribbon-Stecker (0,05″) im STDC14-Format für STLINK-V3/STLINK-V3MINI.

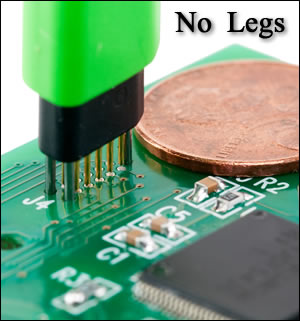

Zehnpoliges Federkontaktstift-Kabel ohne Legs für TI's MSP-FET430-Debugger und dessen vierzehnpoligen 2,54-mm-Anschluss (0,1″), kompatibel zu allen MSP430-Mikrocontrollern.
