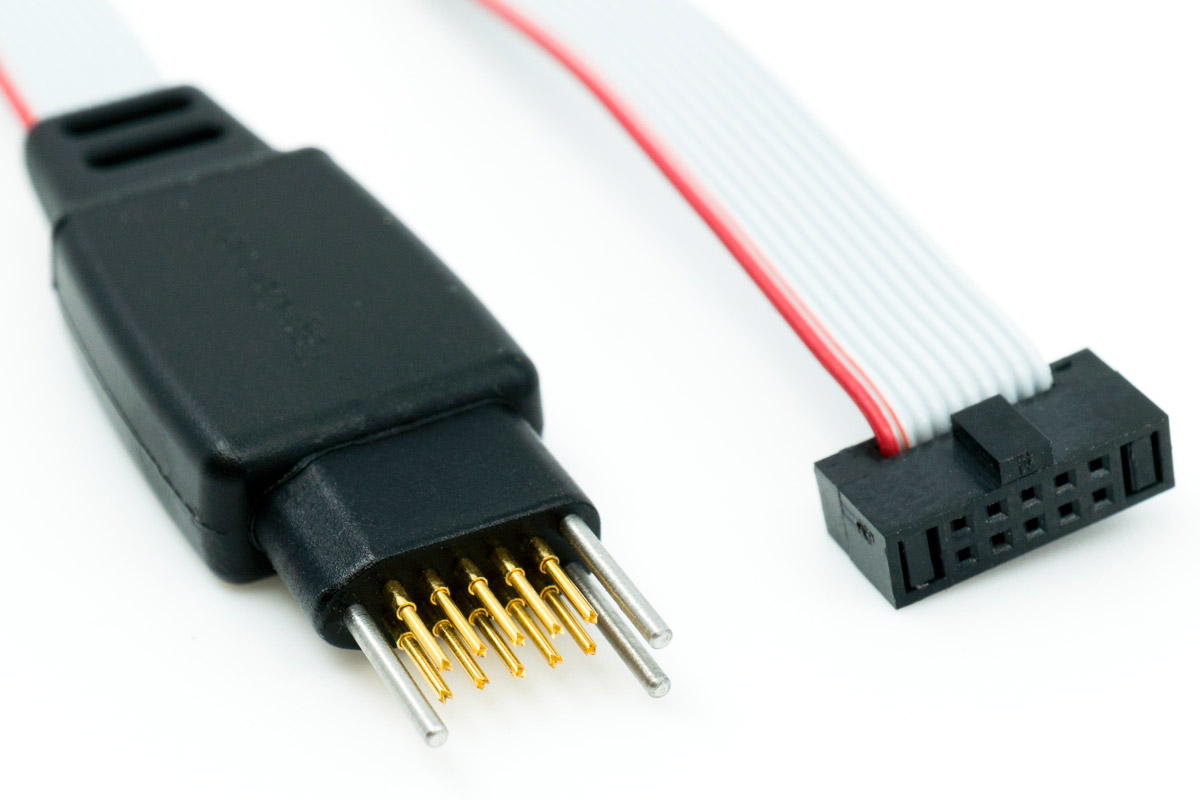

TC2050-IDC-NL-050-ALL · 10-Pin-Kabel ohne Legs

TAG-CONNECT

65,00 €

Ab 1 Stück: 65,00 € / Stück
Ab 20 Stück: 59,80 € / Stück
Ab 30 Stück: 58,50 € / Stück

Versandfertig in 7 Tagen, Lieferzeit 1-3 Tage

Produktnummer: TC2050-IDC-NL-050-ALL

Produktinformationen "TC2050-IDC-NL-050-ALL · 10-Pin-Kabel ohne Legs"

Kurzbeschreibung

Wie TC2050-IDC-NL-050, aber mit allen 10 Pins durchverbunden statt Pin 5/9 offen zu lassen. Ohne Legs, für ULINK2 und ähnliche Debugger mit Samtec- FTSH-105-01-Mikrostecker, 1,27 mm (0,05″).

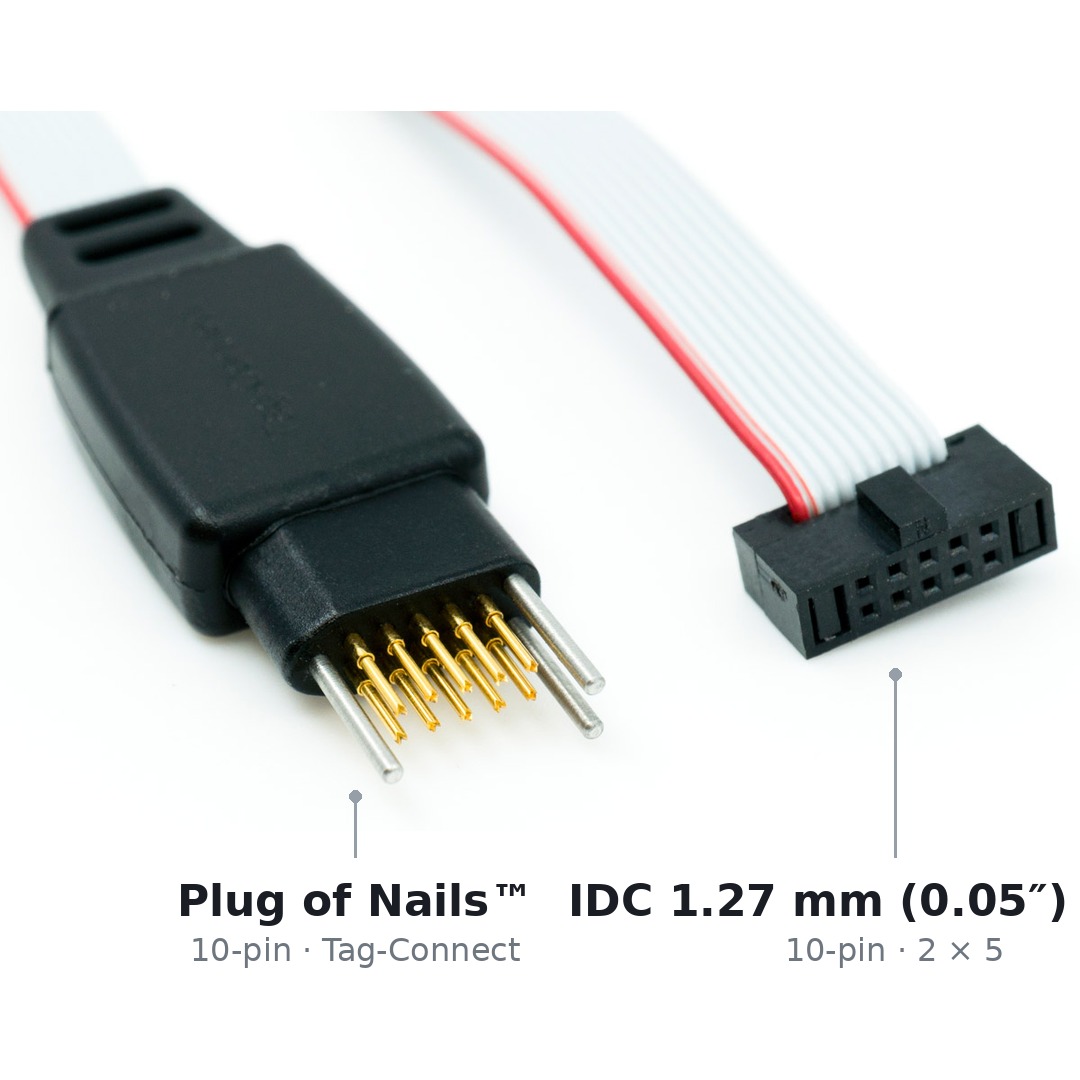

Anschlüsse

Seite	Pins	Steckverbinder	Raster
Platine (Tag-Connect)	10	Kontaktbild TC2050, ohne Legs	1,27 mm (0,05″)
Debugger	10	Buchse, 2 × 5	1,27 mm (0,05″)

Belegung: Kontakt n liegt auf Stecker-Pin n, das Kabel ist 1:1 durchverbunden.

Kompatibel: Debugger mit 10-poligem 1,27-mm-Stiftstecker.

Nicht oder nicht direkt kompatibel

10-polig, 2 × 5, 2,54 mm (0,1″) — z. B. PEmicro Multilink, USB-Blaster: TC2050-IDC-NL
14-polig, 2 × 7, 1,27 mm (0,05″) — STDC14, z. B. ST-LINK V3: TC2050-IDC-NL-050-STDC14
14-polig, 2 × 7, 2,54 mm (0,1″) — TI MSP-FET430: TC2050-IDC-NL-430

Verwechslungsgefahr: Der 10-polige 2,54-mm-Wannenstecker hat dieselbe Pinzahl bei doppeltem Raster.

Wichtiger Hinweis (Atmel-ICE)

Atmel-ICEs 10-Pin-Stecker haben eine umgekehrte, nicht standardisierte Pin-Nummerierung — die LEMTA-Variante mit umgekehrt bestücktem Ribbon-Stecker gleicht das aus.

Technische Daten

Ausführung: ohne Legs, alle 10 Pins durchverbunden

Bei diesen Geräten im Einsatz

ARM Cortex (JTAG/SWD) · Cypress PSoC/MCU (über Miniprog 3 & 4) · Atmel AVR (JTAG/SPI/PDI/μPDI/aWire/debugWIRE) · SAM-ARM-Geräte (JTAG/SWD) · ULINK2

Maßgeblich ist der Anschluss, nicht der Gerätename: Vergleichen Sie den Stecker Ihres Geräts mit der Tabelle oben. Trägt es einen anderen, führt der Weg über eine Adapterplatine.

Varianten

TC2050-IDC-050-ALL — mit Legs. TC2050-PGUSB — USB-Variante.

Bauform:	IDC-Kabelende, Legged

Zubehör

Die Schutzkappe Tag-Protect aus grauem Polymer, die über die Federkontaktstifte eines Tag-Connect-Kabels gesteckt wird.

TAG-PROTECT-10 · Schutzkappe für TC2050-Kabel

Schutzkappe für die 10-polige TC2050-Kabelfamilie (Plug-of-Nails™). Schützt Federkontakte, Stahlführungspins und — falls vorhanden — Haltenasen bei Lagerung und Transport.

5,00 €

ab 1 Stk. 5,00 €
ab 20 Stk. 4,60 €
ab 30 Stk. 4,50 €

Der TC2050-CLIP: eine kleine Platine mit drei Stiften, die auf die Führungsstifte des zehnpoligen Kabels greift. Packungseinheit drei Stück.

TC2050-CLIP-3PACK · Clip für TC2050-NL, 3er

Fixiert ein TC2050-NL-Kabel temporär auf der Zielplatine — für freihändiges Programmieren/Debuggen bei knappem Platinenplatz. 3er-Pack.

22,00 €

ab 1 Stk. 22,00 €
ab 20 Stk. 20,24 €
ab 30 Stk. 19,80 €

Der GRIP-10 aus schwarzem Polymer: ein flacher Riegel mit zwei Bohrungen, der von der Platinenunterseite auf die Führungsstifte des zehnpoligen Kabels greift.

GRIP-10 · Kabelhalter für TC2050-NL, 3er-Pack

Hält ein TC2050-NL-Kabel dauerhaft an der Zielplatine — 3er-Pack.

14,00 €

ab 1 Stk. 14,00 €
ab 20 Stk. 12,88 €
ab 30 Stk. 12,60 €

Die grüne Demoplatine mit allen Tag-Connect-Kontaktbildern nebeneinander - sechs, zehn und vierzehn Kontakte, jeweils mit und ohne Bohrungen für die Legs.

TC-FOOTPRINT-PCB · Demoplatine für Tag-Connect-Footprints

Demoplatine mit allen Tag-Connect-Footprint-Größen zum Vergleichen vor dem eigenen Platinenlayout — 6-, 10- und 14-Pin, jeweils mit und ohne Legs, plus EC-10-Edge-Connect™.

2,00 €

ab 1 Stk. 2,00 €
ab 20 Stk. 1,84 €
ab 30 Stk. 1,80 €
