TC2030-CTX · 6-Pin-Kabel für ARM Cortex
45,00 €
- Ab 1 Stück: 45,00 € / Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage
Mehr als 5 Stück auf Lager
Produktinformationen "TC2030-CTX · 6-Pin-Kabel für ARM Cortex"
Kurzbeschreibung
6-Pin-TC2030-Plug-of-Nails™-Kabel mit Legs ("Legged") für ARM-Cortex-Ziele. 10-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im FTSH-105-Format (Cortex- Debug-Standard, z. B. Keil ULINK-2).
Anschlüsse
| Seite | Pins | Steckverbinder | Raster |
|---|---|---|---|
| Platine (Tag-Connect) | 6 | Kontaktbild TC2030, mit Legs | 1,27 mm (0,05″) |
| Debugger | 10 | Buchse Cortex-10 (FTSH-105-Bauform), 2 × 5 | 1,27 mm (0,05″) |
Belegung Pin für Pin: im Reiter „Technische Daten".
Kompatibel: Keil ULINK2, SEGGER J-Link und Atmel-ICE am 10-poligen 1,27-mm-Cortex-Debug-Anschluss (FTSH-105-Bauform).
Nicht oder nicht direkt kompatibel
- 10-polig, 2 × 5, 2,54 mm (0,1″) — z. B. PEmicro Multilink, USB-Blaster: TC2030-ALT
- 14-polig, 2 × 7, 1,27 mm (0,05″) — STDC14, z. B. ST-LINK V3: TC2030-CTX-STDC14
- 20-polig, 2 × 10, 1,27 mm (0,05″) — Cortex mit Trace, z. B. Keil ULINK Pro: TC2030-CTX-20
- 6-polig, 2 × 3, 2,54 mm (0,1″): TC2030-IDC
- 6-polig, einreihig, 2,54 mm (0,1″) — Microchip PICkit 3/4/5: TC2030-PKT
- RJ12-Buchse (6P6C) — Microchip ICD 3, ICD 4, PICkit 3, PM3: TC2030-MCP
Verwechslungsgefahr: Der 10-polige 2,54-mm-Wannenstecker sieht ähnlich aus — gleiche Pinzahl, doppeltes Raster. Das ist die häufigste Fehlbestellung.
Wichtiger Hinweis (Atmel-ICE)
Bei Atmel-ICE sind die Pin-Nummern des Headers vertauscht (Standard-Pin 1 = Atmel-ICE-Pin 10). Dieses Kabel unverändert an Atmel-ICE anzuschließen, kann Kurzschluss und Bauteilschaden verursachen — entweder die Positionierlasche abschneiden und umgekehrt einstecken, oder direkt die LEMTA-Variante bestellen.
Bei diesen Geräten im Einsatz
Cortex-10/MIPI-10 Generic (SWD) · Cypress Miniprog 3 & 4 · ARM Keil ULINK2 · Atmel ICE (nur mit LEMTA-Option oder manueller Umkehr)
Maßgeblich ist der Anschluss, nicht der Gerätename: Vergleichen Sie den Stecker Ihres Geräts mit der Tabelle oben. Trägt es einen anderen, führt der Weg über eine Adapterplatine.
Lieferumfang

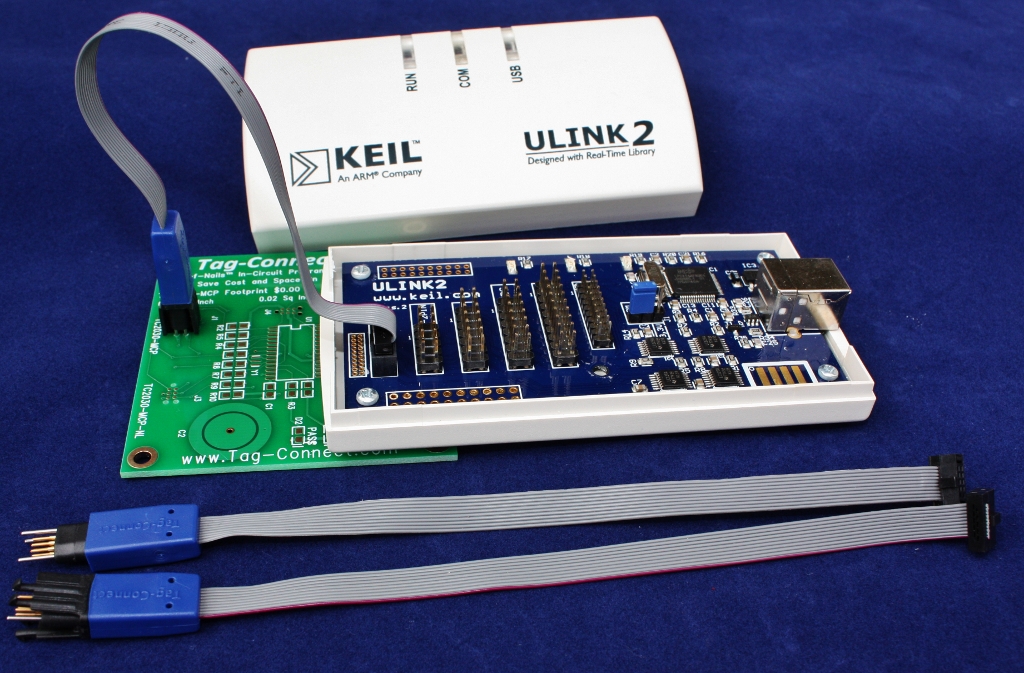

Nur das Kabel. Debugger und Demo-PCB auf Produktbildern dienen nur der Illustration, nicht enthalten.
Varianten
TC2030-CTX-NL — gleiche Funktion, ohne Legs.
| Bauform: | Legged |
|---|
Datenblatt des Herstellers (PDF, Kopie auf unserem Server)
Belegung
| Cortex-10 | Signal | TC2030 |
|---|---|---|
| 1 | VCC | 1 |
| 2 | SWDIO / TMS | 2 |
| 3 | GND | 5 |
| 4 | SWCLK / TCK | 4 |
| 5 | GND | 5 |
| 6 | SWO / TDO | 6 |
| 9 | GNDDetect | 5 |
| 10 | nRESET | 3 |
Nicht verbunden: 7 (NC / RTCK), 8 (NC / TDI).
Kontakt 5 des Kontaktbildes führt GND und ist zugleich mit GNDDetect verbunden.
Aus dem Datenblatt des Herstellers (TC2030-CTX.pdf).
