TC2030-CTX-NL-LEMTA · Cortex-Kabel für Atmel-ICE
50,00 €
- Ab 1 Stück: 50,00 € / Stück
- Ab 20 Stück: 46,00 € / Stück
- Ab 30 Stück: 45,00 € / Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage
Nur noch 3 Stück auf Lager
Produktinformationen "TC2030-CTX-NL-LEMTA · Cortex-Kabel für Atmel-ICE"
Kurzbeschreibung

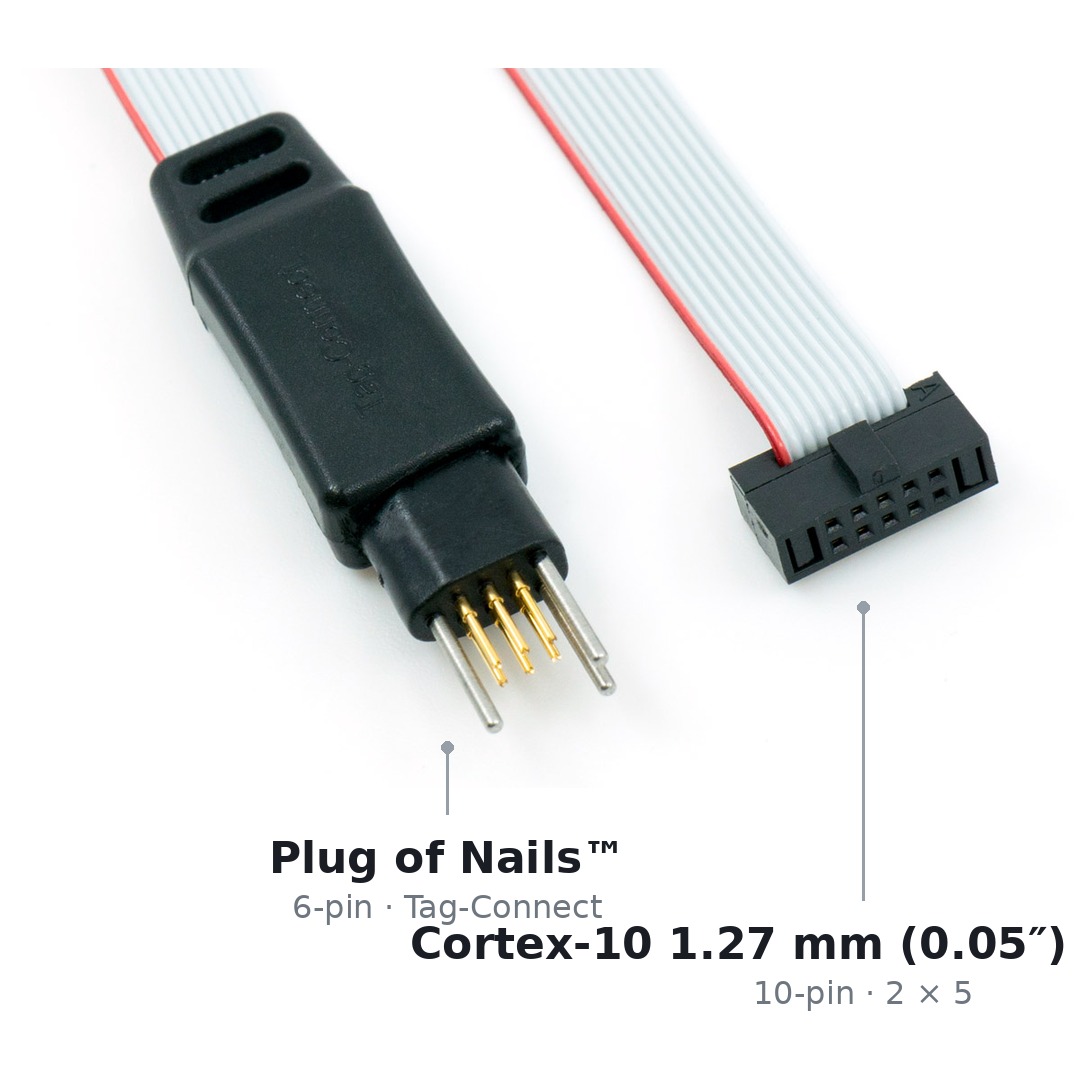

6-Pin-TC2030-NL-Plug-of-Nails™-Kabel ohne Legs für ARM-Cortex-Ziele — mit werkseitig umgekehrt bestücktem 10-poligem Ribbon-Stecker mit 1,27 mm (0,05″), speziell für Atmel-ICE.
Anschlüsse
| Seite | Pins | Steckverbinder | Raster |
|---|---|---|---|
| Platine (Tag-Connect) | 6 | Kontaktbild TC2030, ohne Legs | 1,27 mm (0,05″) |
| Debugger | 10 | Buchse Cortex-10 (FTSH-105-Bauform), umgekehrt bestückt für Atmel-ICE, 2 × 5 | 1,27 mm (0,05″) |
Belegung Pin für Pin: im Reiter „Technische Daten".
Kompatibel: Keil ULINK2, SEGGER J-Link und Atmel-ICE am 10-poligen 1,27-mm-Cortex-Debug-Anschluss (FTSH-105-Bauform).
Nicht oder nicht direkt kompatibel
- 10-polig, 2 × 5, 2,54 mm (0,1″) — z. B. PEmicro Multilink, USB-Blaster: TC2030-ALT-NL
- 14-polig, 2 × 7, 1,27 mm (0,05″) — STDC14, z. B. ST-LINK V3: TC2030-CTX-NL-STDC14
- 20-polig, 2 × 10, 1,27 mm (0,05″) — Cortex mit Trace, z. B. Keil ULINK Pro: TC2030-CTX-20-NL
- 6-polig, 2 × 3, 2,54 mm (0,1″): TC2030-IDC-NL
- 6-polig, einreihig, 2,54 mm (0,1″) — Microchip PICkit 3/4/5: TC2030-PKT-NL
- RJ12-Buchse (6P6C) — Microchip ICD 3, ICD 4, PICkit 3, PM3: TC2030-MCP-NL
Verwechslungsgefahr: Der 10-polige 2,54-mm-Wannenstecker sieht ähnlich aus — gleiche Pinzahl, doppeltes Raster. Das ist die häufigste Fehlbestellung.
Wichtiger Hinweis (Atmel-ICE)
Atmel-ICEs Header hat eine umgekehrte Pin-Nummerierung (Standard-Pin 1 = Atmel-ICE-Pin 10). Diese LEMTA-Variante liefert den Ribbon-Stecker bereits umgekehrt bestückt — im Gegensatz zur Standardversion TC2030-CTX-NL muss hier nichts manuell abgeschnitten oder umgekehrt eingesteckt werden.
Bei diesen Geräten im Einsatz
Atmel-ICE (AVR/SAM, JTAG/SPI/PDI/aWire/debugWIRE/SWD)
Maßgeblich ist der Anschluss, nicht der Gerätename: Vergleichen Sie den Stecker Ihres Geräts mit der Tabelle oben. Trägt es einen anderen, führt der Weg über eine Adapterplatine.
Varianten
TC2030-CTX-NL — Standardausrichtung (nur mit manueller Umkehr an Atmel-ICE nutzbar). TC2030-CTX — Version mit Legs.
| Bauform: | NL (No Legs) |
|---|
Datenblatt mit unserem Hinweisblatt (PDF — Herstellerzeichnung mit vorangestelltem Hinweis von uns)
Belegung
| Cortex-10 | Signal | TC2030 |
|---|---|---|
| 1 | VCC | 1 |
| 2 | SWDIO / TMS | 2 |
| 3 | GND | 5 |
| 4 | SWCLK / TCK | 4 |
| 5 | GND | 5 |
| 6 | SWO / TDO | 6 |
| 9 | GNDDetect | 5 |
| 10 | nRESET | 3 |
Nicht verbunden: 7 (NC / RTCK), 8 (NC / TDI).
Wie TC2030-CTX-NL, der Ribbon-Stecker ist jedoch werkseitig umgekehrt bestückt: Pin 1 des Steckers liegt dort, wo bei der Standardausführung Pin 10 liegt. Das ist die Nummerierung, die Atmel-ICE erwartet.
Aus dem Datenblatt des Herstellers (TC2030-CTX.pdf).
Zubehör
Schutzkappe für die 6-polige TC2030-Kabelfamilie (Plug-of-Nails™). Schützt Federkontakte, Stahlführungspins und — falls vorhanden — Haltenasen bei Lagerung und Transport.
- ab 1 Stk. 5,00 €
- ab 20 Stk. 4,60 €
- ab 30 Stk. 4,50 €
Fixiert ein TC2030-NL-Kabel temporär auf der Zielplatine — für freihändiges Debugging bei knappem Platinenplatz. 3er-Pack.
- ab 1 Stk. 22,00 €
- ab 20 Stk. 20,24 €
- ab 30 Stk. 19,80 €
Hält ein TC2030-NL-Kabel dauerhaft an der Zielplatine — 3er-Pack.
- ab 1 Stk. 14,00 €
- ab 20 Stk. 12,88 €
- ab 30 Stk. 12,60 €
Demoplatine mit allen Tag-Connect-Footprint-Größen zum Vergleichen vor dem eigenen Platinenlayout — 6-, 10- und 14-Pin, jeweils mit und ohne Legs, plus EC-10-Edge-Connect™.
- ab 1 Stk. 2,00 €
- ab 20 Stk. 1,84 €
- ab 30 Stk. 1,80 €
Ähnliche Artikel
6-Pin-TC2030-Plug-of-Nails™-Kabel mit Legs ("Legged") für ARM-Cortex-Ziele. 10-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im FTSH-105-Format (Cortex- Debug-Standard, z. B. Keil ULINK-2).
- ab 1 Stk. 50,00 €
- ab 20 Stk. 46,00 €
- ab 30 Stk. 45,00 €
6-Pin-TC2030-NL-Plug-of-Nails™-Kabel ohne Legs ("No Legs") für ARM-Cortex- Ziele. 10-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im FTSH-105-Format, spart über 66 % Platinenfläche gegenüber klassischen FTSH-105-Mikrosteckern.
- ab 1 Stk. 50,00 €
- ab 20 Stk. 46,00 €
- ab 30 Stk. 45,00 €
6-Pin-TC2030-Kabel mit Legs und 20-poligem 1,27-mm-Steckverbinder — für Debugger mit dem ARM-Cortex-Debug+ETM-Anschluss: IAR I-Jet, Keil ULINK Pro, SEGGER J-Trace. Elektrisch identisch mit dem TC2030-CTX, nur der Stecker am Debugger ist ein anderer.
- ab 1 Stk. 55,00 €
- ab 20 Stk. 50,60 €
- ab 30 Stk. 49,50 €
6-Pin-TC2030-Kabel ohne Legs mit 20-poligem 1,27-mm-Steckverbinder für IAR I-Jet, Keil ULINK Pro und SEGGER J-Trace. Für Platinen, die keine Rastlöcher für Legs bekommen sollen, und für die Verbindung, die länger hält als ein Programmierzyklus.
- ab 1 Stk. 55,00 €
- ab 20 Stk. 50,60 €
- ab 30 Stk. 49,50 €
6-Pin-TC2030-Kabel mit Legs für STM32-Ziele mit STLINK-V3/STLINK-V3MINI. 14-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im STDC14-(FTSH-107-)Format, überträgt SWD inklusive SWO-Signal.
- ab 1 Stk. 50,00 €
- ab 20 Stk. 46,00 €
- ab 30 Stk. 45,00 €
6-Pin-TC2030-NL-Kabel ohne Legs für STM32-Ziele mit STLINK-V3/STLINK-V3MINI. 14-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im STDC14-(FTSH-107-)Format, überträgt SWD inklusive SWO-Signal.
- ab 1 Stk. 50,00 €
- ab 20 Stk. 46,00 €
- ab 30 Stk. 45,00 €
Edge-Connect™-Kabel mit sechs Kontakten an der Platinenkante, das auf dem **ARM-Cortex-Debug-Stecker** endet — dem zehnpoligen 1,27-mm-Anschluss (0,05″), den Keil ULINK2 und die meisten Cortex-Debugger tragen.
- ab 1 Stk. 85,00 €
Edge-Connect™-Verbinder am Platinenrand, endet in einem 10-Pin-1,27-mm-IDC-Wannenstecker (0,05″). Passend für Debugger mit Samtec-FTSH-105-01-Mikrosteckern (z. B. ULINK2).
- ab 1 Stk. 88,00 €
Hersteller: Tag-Connect, LLC, 433 Airport Blvd, Suite 323, Burlingame, CA 94010, USA. Tel. +1 877-244-4156 · support@tag-connect.com
