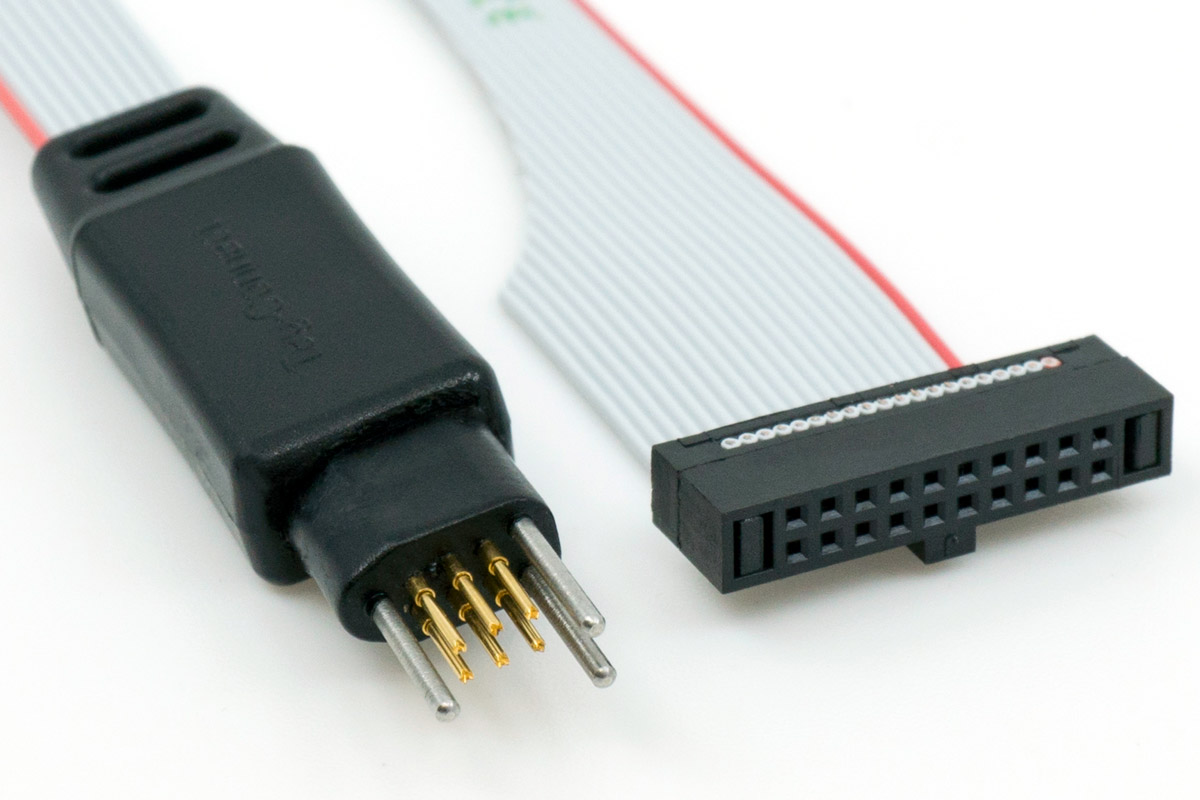

TC2030-CTX-20-NL · Cortex-20-Kabel ohne Legs, mit Clip
55,00 €
- Ab 1 Stück: 55,00 € / Stück
- Ab 20 Stück: 50,60 € / Stück
- Ab 30 Stück: 49,50 € / Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage
Nur noch 3 Stück auf Lager
Produktinformationen "TC2030-CTX-20-NL · Cortex-20-Kabel ohne Legs, mit Clip"
Kurzbeschreibung
6-Pin-TC2030-Kabel ohne Legs mit 20-poligem 1,27-mm-Steckverbinder für IAR I-Jet, Keil ULINK Pro und SEGGER J-Trace. Für Platinen, die keine Rastlöcher für Legs bekommen sollen, und für die Verbindung, die länger hält als ein Programmierzyklus.

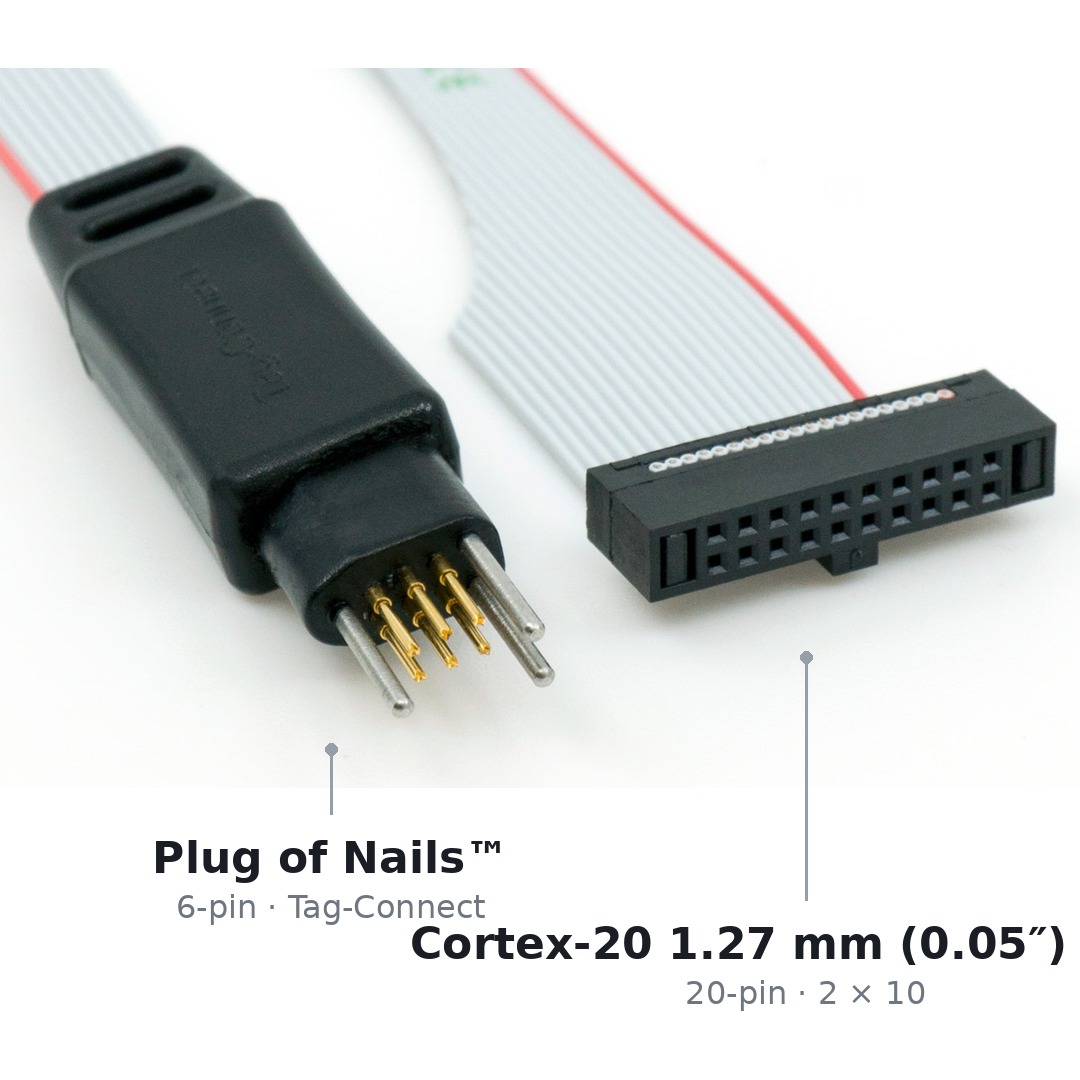

Anschlüsse
| Seite | Pins | Steckverbinder | Raster |
|---|---|---|---|
| Platine (Tag-Connect) | 6 | Kontaktbild TC2030, ohne Legs | 1,27 mm (0,05″) |
| Debugger | 20 | Buchse Cortex-20, Debug+ETM, 2 × 10 | 1,27 mm (0,05″) |
Belegung Pin für Pin: im Reiter „Technische Daten".
Kompatibel: IAR I-Jet und I-Jet Trace, Keil ULINK Pro, SEGGER J-Trace — der 20-polige 1,27-mm-Cortex-Anschluss mit Trace-Signalen.
Nicht oder nicht direkt kompatibel
- 10-polig, 2 × 5, 1,27 mm (0,05″) — Cortex-Anschluss, z. B. Keil ULINK2: TC2030-CTX-NL
- 10-polig, 2 × 5, 2,54 mm (0,1″) — z. B. PEmicro Multilink, USB-Blaster: TC2030-ALT-NL
- 14-polig, 2 × 7, 1,27 mm (0,05″) — STDC14, z. B. ST-LINK V3: TC2030-CTX-NL-STDC14

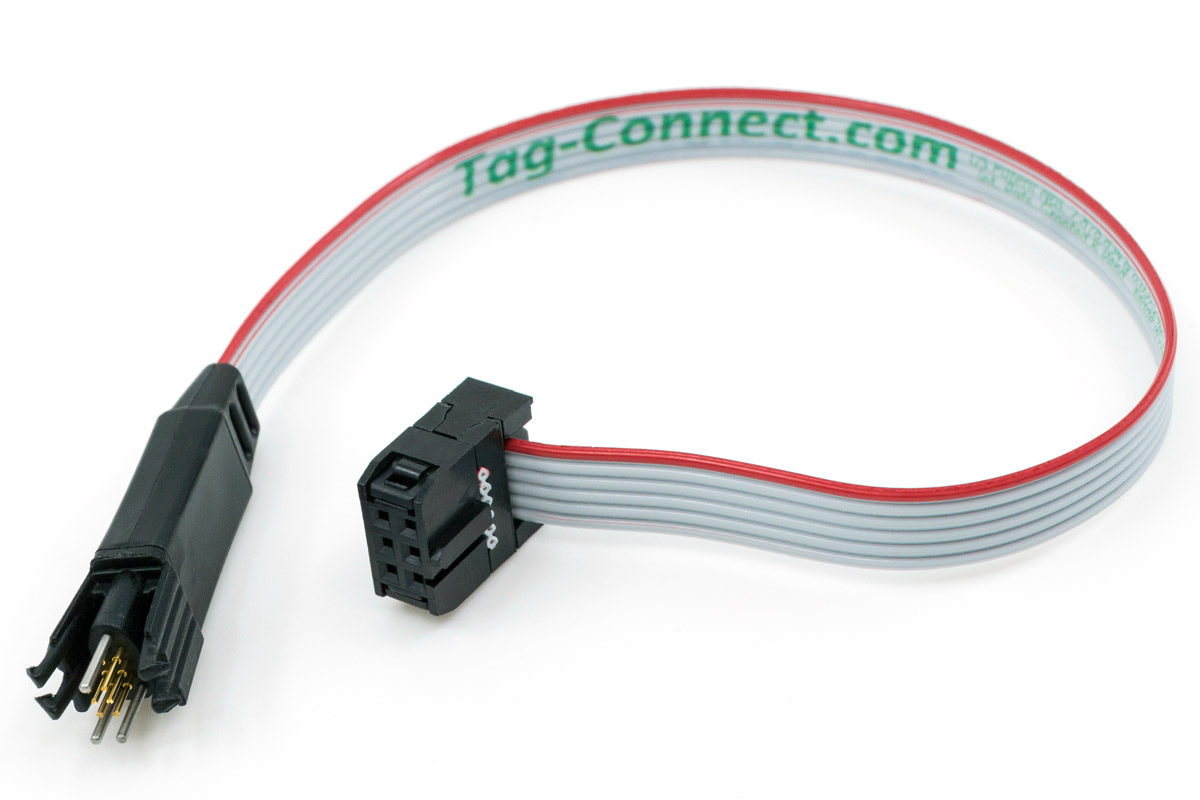

- 6-polig, 2 × 3, 2,54 mm (0,1″): TC2030-IDC-NL
- 6-polig, einreihig, 2,54 mm (0,1″) — Microchip PICkit 3/4/5: TC2030-PKT-NL
- RJ12-Buchse (6P6C) — Microchip ICD 3, ICD 4, PICkit 3, PM3: TC2030-MCP-NL
Verwechslungsgefahr: Der klassische 20-polige ARM-Anschluss hat dieselbe Pinzahl bei doppeltem Raster.
Ohne Legs — wofür
Der TC2030-NL-Footprint braucht nur sechs Kontaktflächen und drei Löcher für die Führungsstifte — keine zusätzlichen Rastlöcher für die Legs. Das ist der kleinste Debug-Zugang, den Tag-Connect anbietet, und er passt auf Platinen, auf denen für den Footprint mit Legs kein Platz ist.
Ohne Legs hält das Kabel nicht von selbst. Für die dauerhafte Verbindung — Entwicklung am Schreibtisch, Dauertest, Fertigung — gibt es den Clip TC2030-CLIP-3PACK, der von der Platinenunterseite auf die drei Führungsstifte greift und das Kabel hält. Zum kurzen Programmieren von Hand genügt der Daumen.
Der Stecker am Debugger
20 Pins, 1,27 mm Raster — der Cortex-Debug+ETM-Anschluss von I-Jet, ULINK Pro und J-Trace. Nicht der klassische 20-Pin-JTAG mit 2,54 mm (Standard-J-Link). Was das Kabel führt und was nicht, steht beim TC2030-CTX-20.
Technische Daten
- Signale: SWDIO, SWCLK, SWO, nRESET, VCC, GND
- Debugger: IAR I-Jet / I-Jet Trace, Keil ULINK Pro, SEGGER J-Trace, J-Link mit 19-Pin-Adapter
- Clip: TC2030-CLIP-3PACK (separat)
Lieferumfang
Nur das Kabel. Debugger, Clip und Demoplatine sind nicht enthalten.
| Bauform: | NL (No Legs) |
|---|
Datenblatt des Herstellers (PDF, Kopie auf unserem Server)
Belegung
| Cortex-20 | Signal | TC2030 |
|---|---|---|
| 1 | VCC | 1 |
| 2 | SWDIO / TMS | 2 |
| 3 | GND | 5 |
| 4 | SWCLK / TCK | 4 |
| 5 | GND | 5 |
| 6 | SWO / TDO | 6 |
| 9 | GNDDetect | 5 |
| 10 | nRESET | 3 |
Nicht verbunden: 7, 8 und 11 bis 20 (Trace-Signale).
Der 20-polige Cortex-Anschluss führt auf den Pins 1 bis 10 denselben Satz wie der 10-polige; die Pins 11 bis 20 sind die Trace-Signale, die ein sechspoliges Kontaktbild nicht führen kann.
Pinbelegung lt. Herstellerangaben.
Zubehör
Schutzkappe für die 6-polige TC2030-Kabelfamilie (Plug-of-Nails™). Schützt Federkontakte, Stahlführungspins und — falls vorhanden — Haltenasen bei Lagerung und Transport.
- ab 1 Stk. 5,00 €
- ab 20 Stk. 4,60 €
- ab 30 Stk. 4,50 €
Fixiert ein TC2030-NL-Kabel temporär auf der Zielplatine — für freihändiges Debugging bei knappem Platinenplatz. 3er-Pack.
- ab 1 Stk. 22,00 €
- ab 20 Stk. 20,24 €
- ab 30 Stk. 19,80 €
Hält ein TC2030-NL-Kabel dauerhaft an der Zielplatine — 3er-Pack.
- ab 1 Stk. 14,00 €
- ab 20 Stk. 12,88 €
- ab 30 Stk. 12,60 €
Demoplatine mit allen Tag-Connect-Footprint-Größen zum Vergleichen vor dem eigenen Platinenlayout — 6-, 10- und 14-Pin, jeweils mit und ohne Legs, plus EC-10-Edge-Connect™.
- ab 1 Stk. 2,00 €
- ab 20 Stk. 1,84 €
- ab 30 Stk. 1,80 €
Ähnliche Artikel
6-Pin-TC2030-Plug-of-Nails™-Kabel mit Legs ("Legged") für ARM-Cortex-Ziele. 10-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im FTSH-105-Format (Cortex- Debug-Standard, z. B. Keil ULINK-2).
- ab 1 Stk. 50,00 €
- ab 20 Stk. 46,00 €
- ab 30 Stk. 45,00 €
6-Pin-TC2030-NL-Plug-of-Nails™-Kabel ohne Legs ("No Legs") für ARM-Cortex- Ziele. 10-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im FTSH-105-Format, spart über 66 % Platinenfläche gegenüber klassischen FTSH-105-Mikrosteckern.
- ab 1 Stk. 50,00 €
- ab 20 Stk. 46,00 €
- ab 30 Stk. 45,00 €
6-Pin-TC2030-NL-Plug-of-Nails™-Kabel ohne Legs für ARM-Cortex-Ziele — mit werkseitig umgekehrt bestücktem 10-poligem Ribbon-Stecker mit 1,27 mm (0,05″), speziell für Atmel-ICE.
- ab 1 Stk. 50,00 €
- ab 20 Stk. 46,00 €
- ab 30 Stk. 45,00 €
6-Pin-TC2030-Kabel mit Legs und 20-poligem 1,27-mm-Steckverbinder — für Debugger mit dem ARM-Cortex-Debug+ETM-Anschluss: IAR I-Jet, Keil ULINK Pro, SEGGER J-Trace. Elektrisch identisch mit dem TC2030-CTX, nur der Stecker am Debugger ist ein anderer.
- ab 1 Stk. 55,00 €
- ab 20 Stk. 50,60 €
- ab 30 Stk. 49,50 €

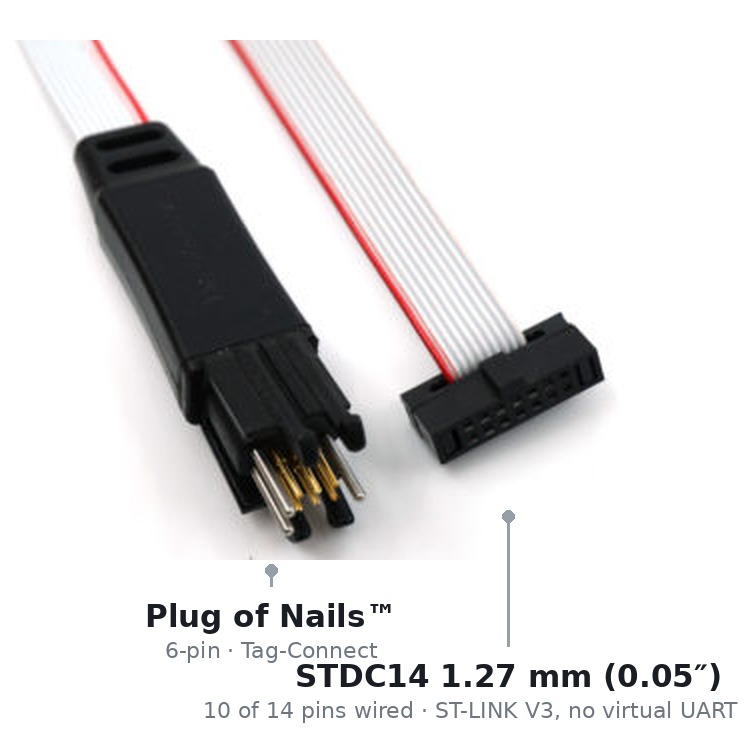

6-Pin-TC2030-Kabel mit Legs für STM32-Ziele mit STLINK-V3/STLINK-V3MINI. 14-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im STDC14-(FTSH-107-)Format, überträgt SWD inklusive SWO-Signal.
- ab 1 Stk. 50,00 €
- ab 20 Stk. 46,00 €
- ab 30 Stk. 45,00 €

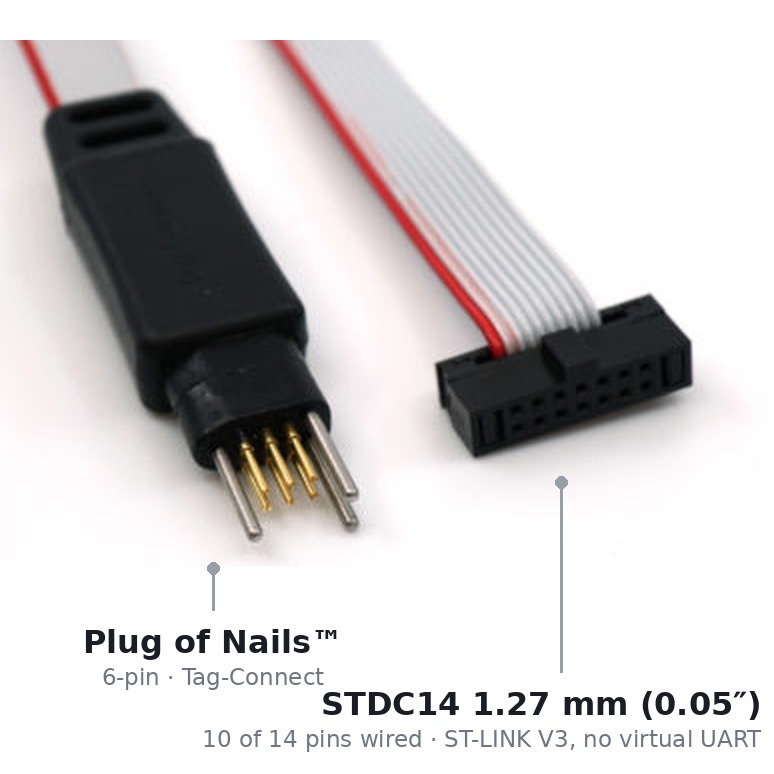

6-Pin-TC2030-NL-Kabel ohne Legs für STM32-Ziele mit STLINK-V3/STLINK-V3MINI. 14-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im STDC14-(FTSH-107-)Format, überträgt SWD inklusive SWO-Signal.
