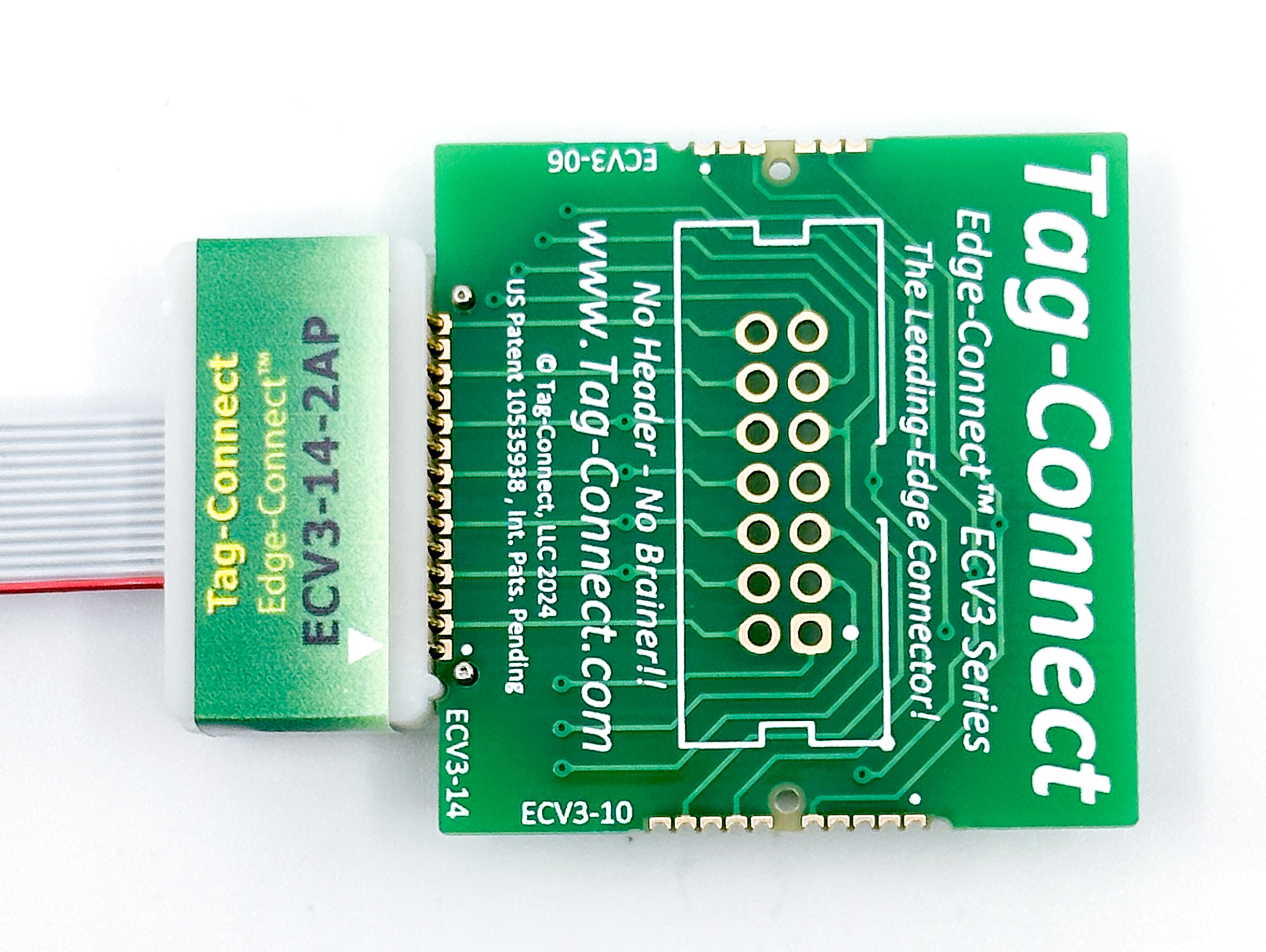

ECV3-14-2AP-ETM · 14-Pin-Edge-Connect auf Cortex-20 mit Trace

Kurzbeschreibung

Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf dem 20-poligen Cortex-20-Stecker mit 1,27 mm (0,05″) endet und die Trace- Signale mitführt.

Anschlüsse

Belegung Pin für Pin: im Reiter „Technische Daten". Selbst gemessene Zuordnung — herstellerseitig noch nicht dokumentiert.

Kompatibel: IAR I-Jet und I-Jet Trace, Keil ULINK Pro, SEGGER J-Trace — der 20-polige 1,27-mm-Cortex-Anschluss mit Trace-Signalen.

Nicht oder nicht direkt kompatibel

• 14-polig, 2 × 7, 1,27 mm (0,05″): ECV3-14-2AP-IDC-050
• 14-polig, 2 × 7, 2 mm: ECV3-14-2AP-IDC-2MM
• 14-polig, 2 × 7, 2,54 mm (0,1″): ECV3-14-2AP-IDC

Verwechslungsgefahr: Der klassische 20-polige ARM-Anschluss hat dieselbe Pinzahl bei doppeltem Raster.

Wofür Sie es brauchen

Edge-Connect setzt die Kontakte an die Kante der Leiterplatte statt auf ihre Oberfläche. Auf der Zielplatine entfällt der Steckverbinder vollständig — es bleiben die metallisierten Halbbohrungen an der Kante und die Bohrungen für die Führung. Das spart Platz und die Kosten eines Bauteils auf jeder gefertigten Platine.

Was „2AP" bedeutet

Zwei Führungsstifte statt einem. Der Steckverbinder kann damit nicht verkantet aufgesetzt werden und sitzt auch bei wiederholtem Stecken reproduzierbar. Tag-Connect empfiehlt diese Ausführung für alle Neuentwicklungen mit dem vierzehnpoligen Edge-Connect.

Wichtig zur Verträglichkeit

ECV3 ist die dritte Generation und nicht kompatibel zu den früheren Edge-Connect-Familien. Wer eine ältere Platine bestückt, braucht das ältere Kabel — beide bleiben lieferbar.

Lieferumfang

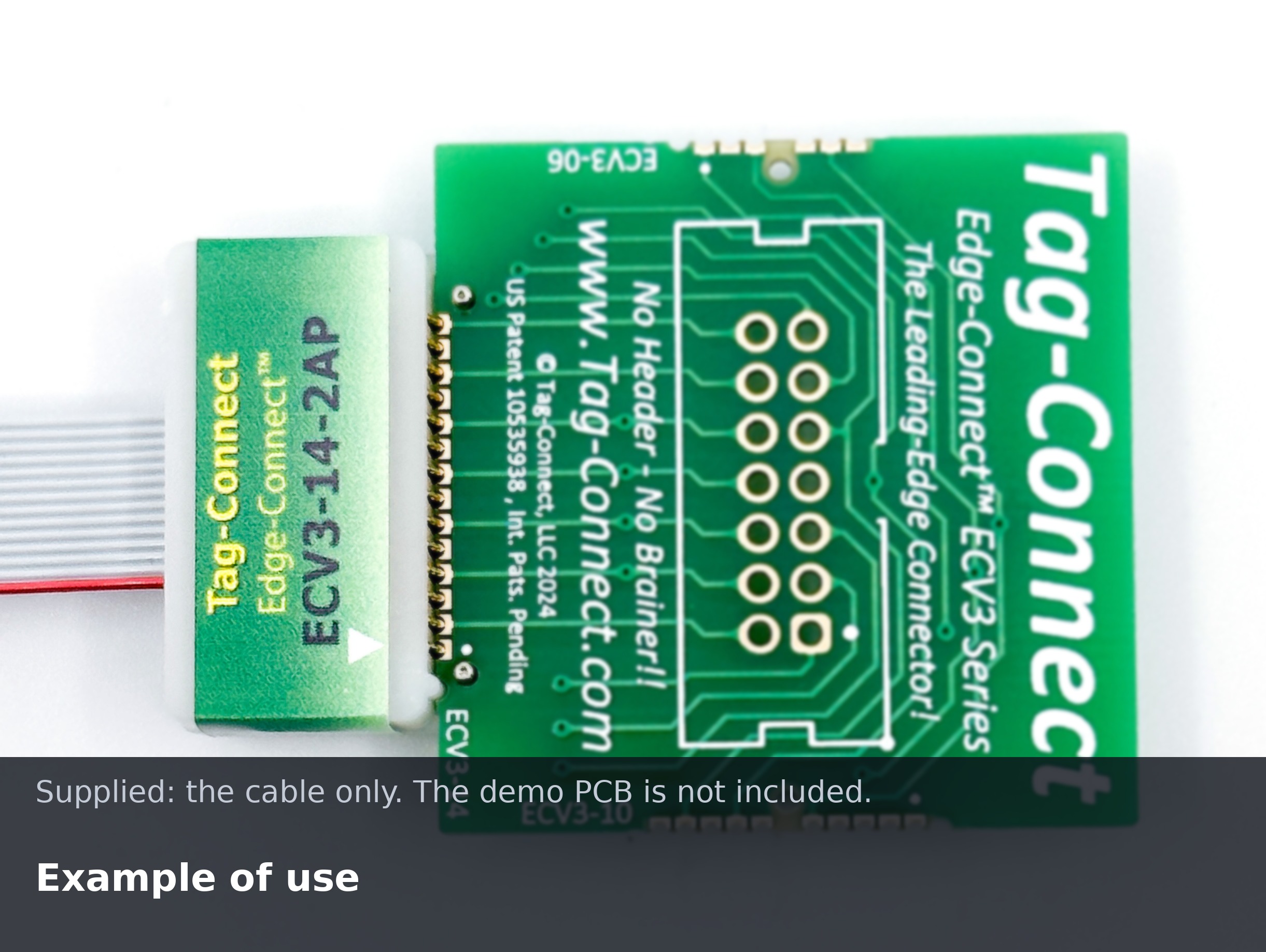

Kabel mit Edge-Connect™-Steckverbinder und IDC-Stecker. Die Demo-Platine auf den Herstellerbildern ist nicht enthalten.

Warum vierzehn Kontakte und zwanzig Pins

Die Platinenseite trägt vierzehn Kontakte, der Stecker am Debugger zwanzig. Die zusätzlichen Leitungen sind die Trace-Signale des Cortex-20-Anschlusses — sie kommen am Steckerende hinzu und belegen auf Ihrer Leiterplatte keinen Platz.

Das ist die Ausführung für Extended Trace (ETM): Wer den Programmablauf mitschneiden will statt nur zu debuggen, braucht diese Signale. Für reines Flashen und Schrittbetrieb genügt eine der IDC-Ausführungen.

Abgrenzung zum ECV3-14-2AP-IDC-050

Beide enden im 1,27-mm-Raster (0,05″), und beide Stecker sehen auf den ersten Blick gleich aus. Der Unterschied ist die Pinzahl — und was damit übertragen wird:

Wenn Ihr Debugger einen 20-poligen Cortex-Anschluss hat und Sie Trace auswerten wollen, ist dies das richtige Kabel. Genügt Ihnen Flashen und Debuggen, nehmen Sie das ECV3-14-2AP-IDC-050 — es ist schmaler und der Stecker sitzt an mehr Geräten.

Die Familie auf einen Blick

Alle vier Ausführungen haben dieselbe Seite zur Platine. Verschieden ist allein der Stecker am Debugger:

Es entscheidet also nicht Ihre Platine, sondern Ihr Debugger. Messen Sie im Zweifel den Stiftabstand am Programmiergerät.

Zum Zählschema der Steckverbinder: Warum der sechspolige Tag-Connect anders zählt
