TC2030 · 6-polig

Verbindet ein 6-Pin-Plug-of-Nails™-Ziel (mit Legs) mit einer 10-Pin-2,54-mm-IDC-Buchse (0,1″), passend für bestimmte Altera-USB-Blaster/ByteBlaster.

Verbindet ein 6-Pin-Plug-of-Nails™-Ziel (ohne Legs) mit einer 10-Pin-2,54-mm-IDC-Buchse (0,1″), passend für bestimmte Altera-USB-Blaster/ByteBlaster.

6-Pin-TC2030-Plug-of-Nails™-Kabel mit Legs ("Legged") für ARM-Cortex-Ziele. 10-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im FTSH-105-Format (Cortex- Debug-Standard, z. B. Keil ULINK-2).

6-Pin-TC2030-Kabel mit Legs und 20-poligem 1,27-mm-Steckverbinder — für Debugger mit dem ARM-Cortex-Debug+ETM-Anschluss: IAR I-Jet, Keil ULINK Pro, SEGGER J-Trace. Elektrisch identisch mit dem TC2030-CTX, nur der Stecker am Debugger ist ein anderer.

6-Pin-TC2030-Kabel ohne Legs mit 20-poligem 1,27-mm-Steckverbinder für IAR I-Jet, Keil ULINK Pro und SEGGER J-Trace. Für Platinen, die keine Rastlöcher für Legs bekommen sollen, und für die Verbindung, die länger hält als ein Programmierzyklus.

6-Pin-TC2030-NL-Plug-of-Nails™-Kabel ohne Legs ("No Legs") für ARM-Cortex- Ziele. 10-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im FTSH-105-Format, spart über 66 % Platinenfläche gegenüber klassischen FTSH-105-Mikrosteckern.

6-Pin-TC2030-NL-Plug-of-Nails™-Kabel ohne Legs für ARM-Cortex-Ziele — mit werkseitig umgekehrt bestücktem 10-poligem Ribbon-Stecker mit 1,27 mm (0,05″), speziell für Atmel-ICE.

6-Pin-TC2030-NL-Kabel ohne Legs für STM32-Ziele mit STLINK-V3/STLINK-V3MINI. 14-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im STDC14-(FTSH-107-)Format, überträgt SWD inklusive SWO-Signal.

6-Pin-TC2030-Kabel mit Legs für STM32-Ziele mit STLINK-V3/STLINK-V3MINI. 14-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im STDC14-(FTSH-107-)Format, überträgt SWD inklusive SWO-Signal.

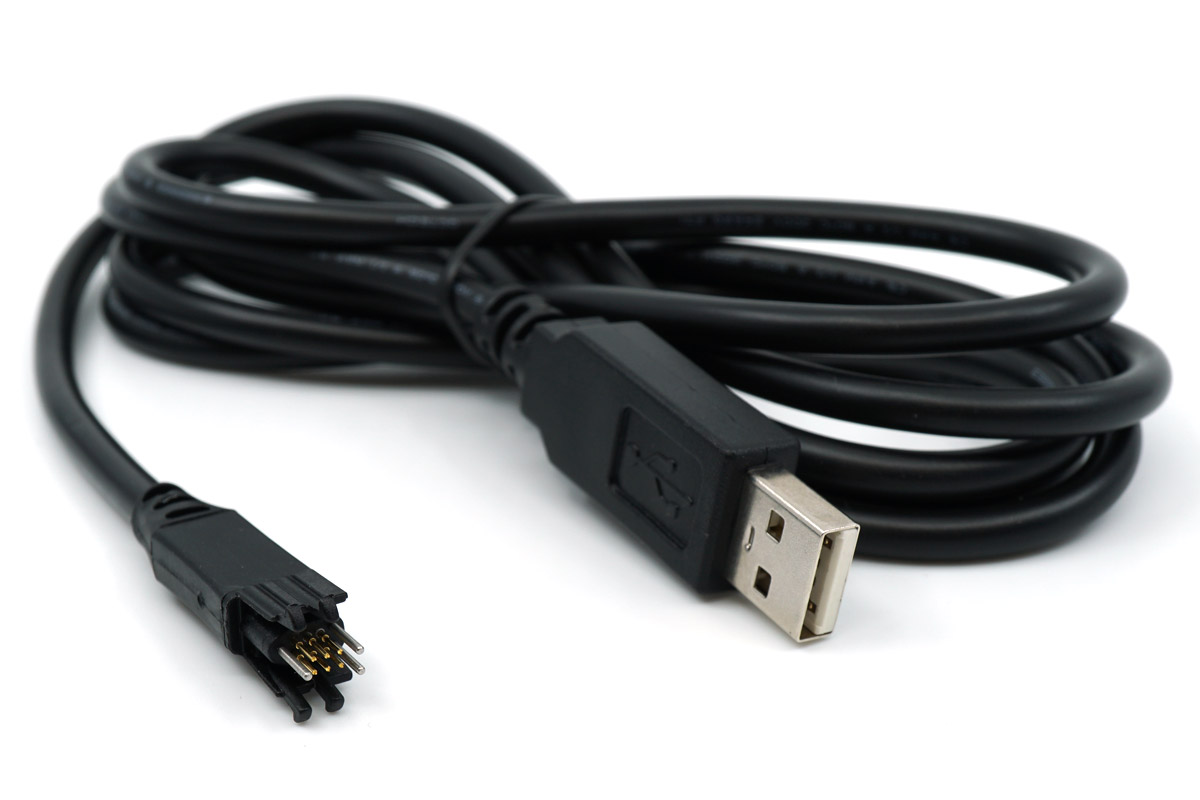

FTDI-TTL-232R-3V3-USB-Seriell-Kabel mit sechspoligem TC2030-Tag-Connector (mit Legs) und USB-A-Stecker am anderen Ende. Kein Gegenstecker auf der Zielplatine nötig.

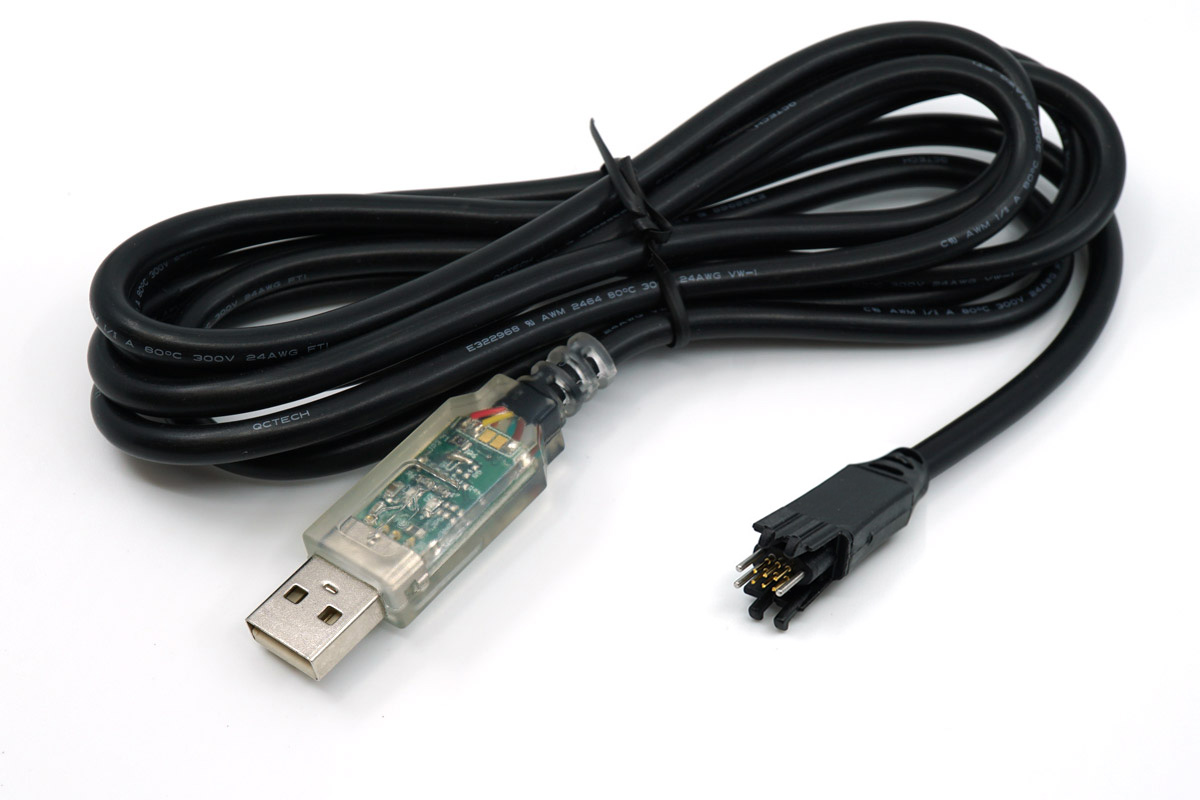

FTDI-TTL-232RG-VIP-USB-Seriell-Kabel mit sechspoligem TC2030-Tag-Connector (mit Legs) und USB-A-Stecker am anderen Ende. Kein Gegenstecker auf der Zielplatine nötig.

6-Pin-Plug-of-Nails™-Kabel mit Legs („Legged") und 6-Pin-2,54-mm-Wannenstecker (0,1″) (IDC) zum Host. Rastet direkt in ein PCB-Footprint ein — kein Gegenstecker auf der Zielplatine nötig.

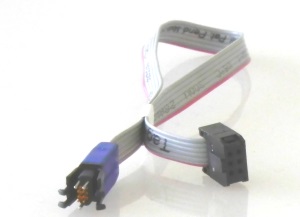

Wie TC2030-IDC — sechs Kontakte auf der Platine, sechspoliger 2,54-mm-Stecker (0,1″) am Debugger —, aber mit 254 mm (10″) statt Standardlänge — für größeren Abstand zwischen Debugger und Zielplatine.

6-Pin-Plug-of-Nails™-Kabel ohne Legs ("No Legs") mit 6-Pin-2,54-mm-Wannenstecker (0,1″). Footprint etwa in der Größe eines 0805-SMT-Widerstands.

Wie TC2030-IDC-NL — sechs Kontakte auf der Platine, sechspoliger 2,54-mm- Stecker (0,1″) am Debugger —, aber mit 254 mm (10″) statt Standardlänge.

Verbindet ein 6-Pin-Plug-of-Nails™-Ziel (mit Legs) über RJ12-Modularstecker mit einem Microchip-ICD-Programmiergerät.

Wie TC2030-MCP — sechs Kontakte auf der Platine, RJ12-Modularstecker am Programmiergerät —, aber mit 254 mm (10″) statt Standardlänge.

Verbindet ein 6-Pin-Plug-of-Nails™-Ziel (ohne Legs) über RJ12-Modularstecker mit einem Microchip-ICD-Programmiergerät. Footprint kaum größer als ein SMT-Widerstand.

Wie TC2030-MCP-NL — sechs Kontakte auf der Platine, RJ12-Modularstecker am Programmiergerät —, aber mit 254 mm (10″) statt Standardlänge.

Verbindet ein 6-Pin-Plug-of-Nails™-Ziel (mit Legs) mit Microchips PICkit 3/4/5, über einen 6-Pin-2,54-mm-SIP-Streifen (0,1″).

Verbindet ein 6-Pin-Plug-of-Nails™-Ziel (ohne Legs) mit Microchips PICkit 3/4/5 — über eine einreihige sechspolige Stiftleiste, 2,54 mm (0,1″). Footprint kaum größer als ein SMT-Widerstand.
