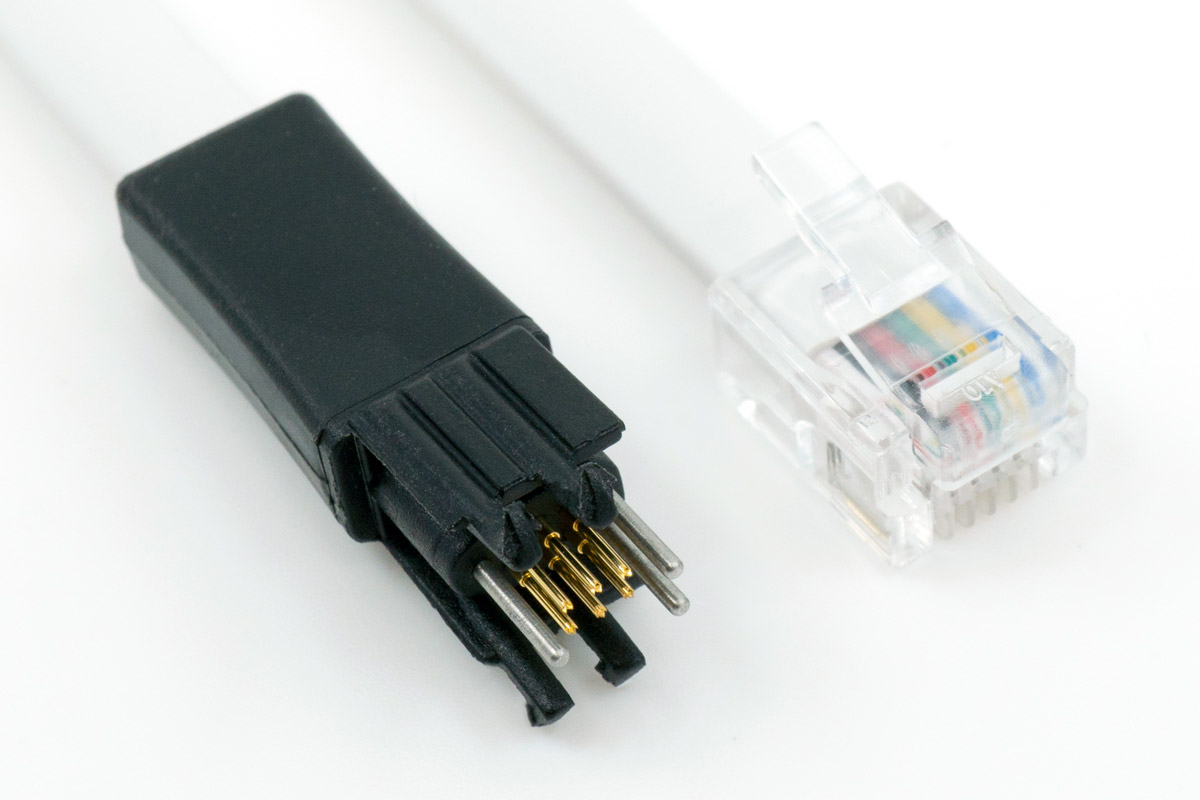

TC2030-MCP-10 · RJ12-Kabel für Microchip ICD, 254 mm (10″)
50,00 €
- Ab 1 Stück: 50,00 € / Stück
- Ab 20 Stück: 46,00 € / Stück
- Ab 30 Stück: 45,00 € / Stück
Versandfertig in 7 Tagen, Lieferzeit 1-3 Tage
Produktinformationen "TC2030-MCP-10 · RJ12-Kabel für Microchip ICD, 254 mm (10″)"
Kurzbeschreibung
Wie TC2030-MCP — sechs Kontakte auf der Platine, RJ12-Modularstecker am Programmiergerät —, aber mit 254 mm (10″) statt Standardlänge.
Anschlüsse
| Seite | Pins | Steckverbinder | Raster |
|---|---|---|---|
| Platine (Tag-Connect) | 6 | Kontaktbild TC2030, mit Legs | 1,27 mm (0,05″) |
| Debugger | 6 | Modularstecker RJ12 (6P6C) | — |
Belegung: gespiegelt — Kontakt 1 auf Pin 6, Kontakt 6 auf Pin 1 — die vollständige Tabelle steht im Reiter „Technische Daten". Selbst gemessene Zuordnung — herstellerseitig noch nicht dokumentiert.
Kompatibel: Microchip-Programmiergeräte mit RJ12-Buchse — ICD 3, ICD 4, PICkit 3, PM3.
Nicht oder nicht direkt kompatibel
- 6-polig, 2 × 3, 2,54 mm (0,1″): TC2030-IDC
- 6-polig, einreihig, 2,54 mm (0,1″) — Microchip PICkit 3/4/5: TC2030-PKT
- 10-polig, 2 × 5, 1,27 mm (0,05″) — Cortex-Anschluss, z. B. Keil ULINK2: TC2030-CTX
- 10-polig, 2 × 5, 2,54 mm (0,1″) — z. B. PEmicro Multilink, USB-Blaster: TC2030-ALT
- 14-polig, 2 × 7, 1,27 mm (0,05″) — STDC14, z. B. ST-LINK V3: TC2030-CTX-STDC14
- 20-polig, 2 × 10, 1,27 mm (0,05″) — Cortex mit Trace, z. B. Keil ULINK Pro: TC2030-CTX-20
Verwechslungsgefahr: Sehen Sie am Gerät nach, ob dort eine Buchse wie am Telefonkabel sitzt.
Wichtiger Hinweis
254 mm (10″) überschreitet Microchips spezifizierte Maximallänge von ca. 200 mm (8″) — offiziell nicht von Microchip unterstützt. Laut Tag-Connect hat das in der Praxis bislang keine bekannten Probleme verursacht: Microchip spezifiziert nur die Kabellänge, nicht die tatsächliche Leiterbahnstrecke zwischen RJ12-Stecker und Mikrocontroller — der kompakte TC2030-Footprint erlaubt es, die ICD-Verbindung nah am MCU zu platzieren.
Bei diesen Geräten im Einsatz
Microchip ICD4 · Microchip ICD 3 · CCS Programmers · Zielgeräte: Microchip PIC, PIC32, dsPIC (PIC ICD/ICSP)
Maßgeblich ist der Anschluss, nicht der Gerätename: Vergleichen Sie den Stecker Ihres Geräts mit der Tabelle oben. Trägt es einen anderen, führt der Weg über eine Adapterplatine.
Varianten
TC2030-MCP-NL-10 — ohne Legs. TC2030-MCP — Standardlänge (150 mm, 6″). TC2030-IDC — IDC-Variante.
| Bauform: | Legged |
|---|
Belegung
| RJ12 | Signal | TC2030 |
|---|---|---|
| 1 | NC / LVP | 6 |
| 2 | PGC (ICSPCLK) | 5 |
| 3 | PGD (ICSPDAT) | 4 |
| 4 | GND | 3 |
| 5 | VDD | 2 |
| 6 | MCLR / VPP | 1 |
Die Reihenfolge ist gespiegelt: Kontakt 1 des Kontaktbildes liegt auf Pin 6 des Modularsteckers. Die Signale sind die von Microchips ICSP — wer das TC2030-Kontaktbild aus der ARM-Welt kennt, liegt hier falsch: Masse sitzt auf Kontakt 3, nicht auf Kontakt 5.
Selbst gemessene Zuordnung — Dokumentation herstellerseitig noch nicht verfügbar. Gemessen wurde am TC2030-MCP; dieser Artikel trägt dasselbe Kabelinnere.
Zubehör
Schutzkappe für die 6-polige TC2030-Kabelfamilie (Plug-of-Nails™). Schützt Federkontakte, Stahlführungspins und — falls vorhanden — Haltenasen bei Lagerung und Transport.
- ab 1 Stk. 5,00 €
- ab 20 Stk. 4,60 €
- ab 30 Stk. 4,50 €
Demoplatine mit allen Tag-Connect-Footprint-Größen zum Vergleichen vor dem eigenen Platinenlayout — 6-, 10- und 14-Pin, jeweils mit und ohne Legs, plus EC-10-Edge-Connect™.
- ab 1 Stk. 2,00 €
- ab 20 Stk. 1,84 €
- ab 30 Stk. 1,80 €
