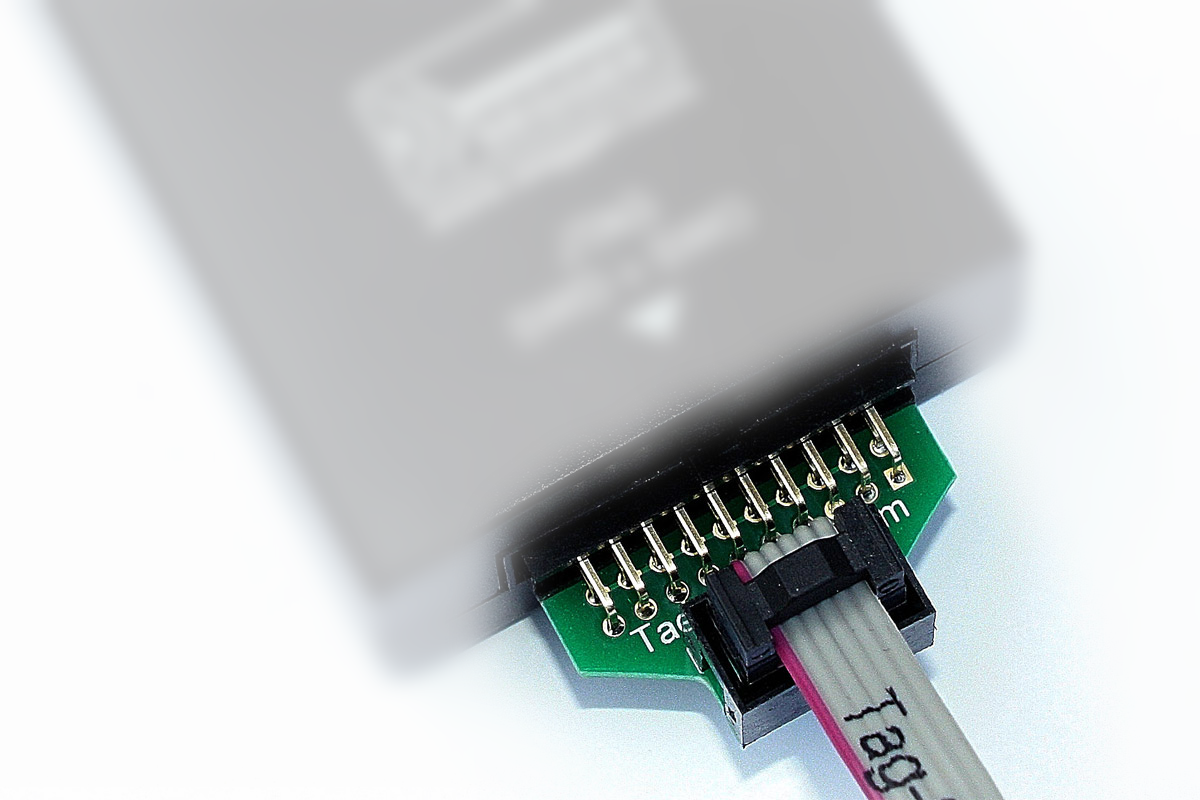

Adapterplatine zwischen dem 20-poligen ARM-Anschluss des Debuggers (2 × 10, 2,54 mm / 0,1″) und einem TC2030-IDC- oder TC2030-IDC-NL-Kabel — für ARM SWD. Der 20-polige Stecker geht an den Debugger, nicht an die Zielplatine.

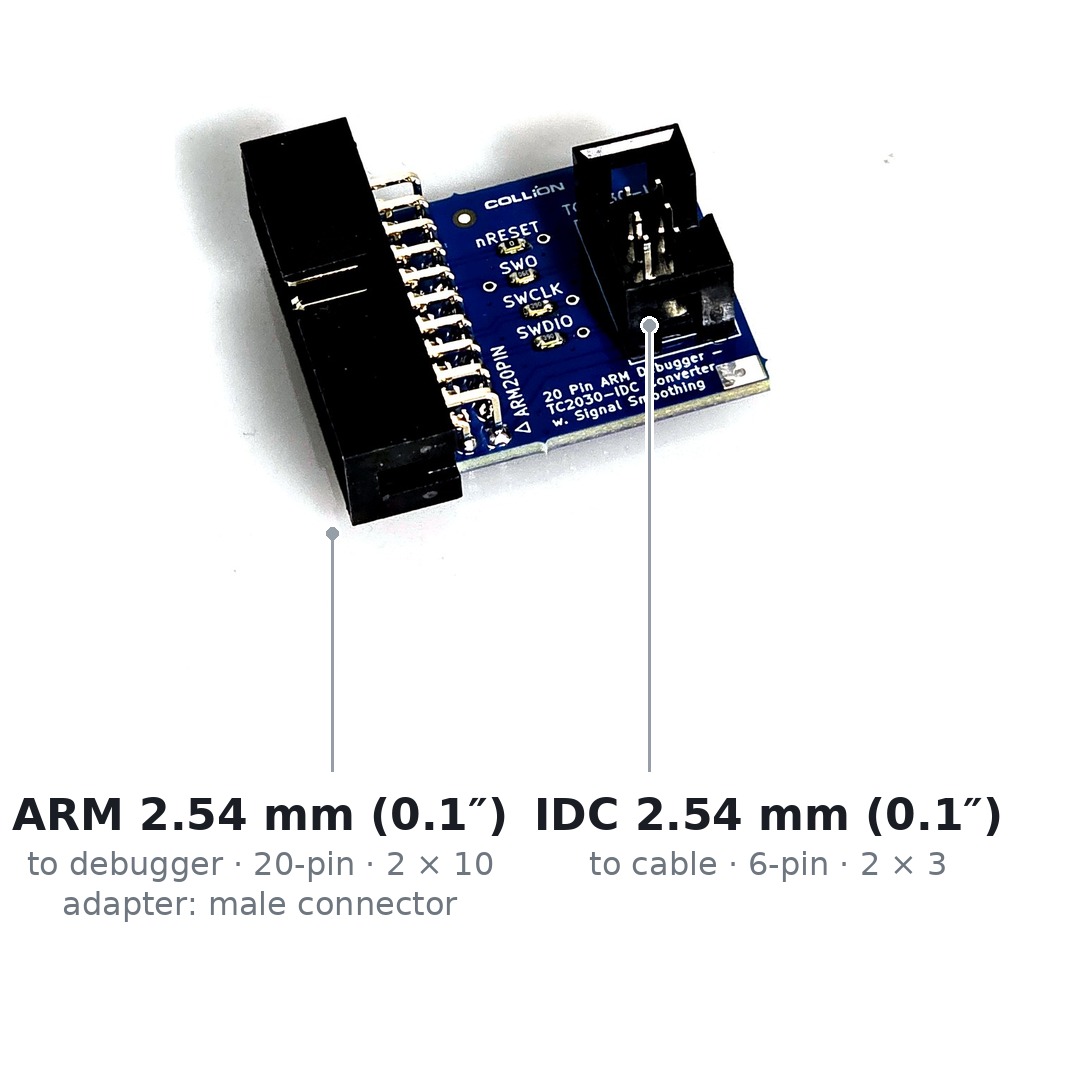

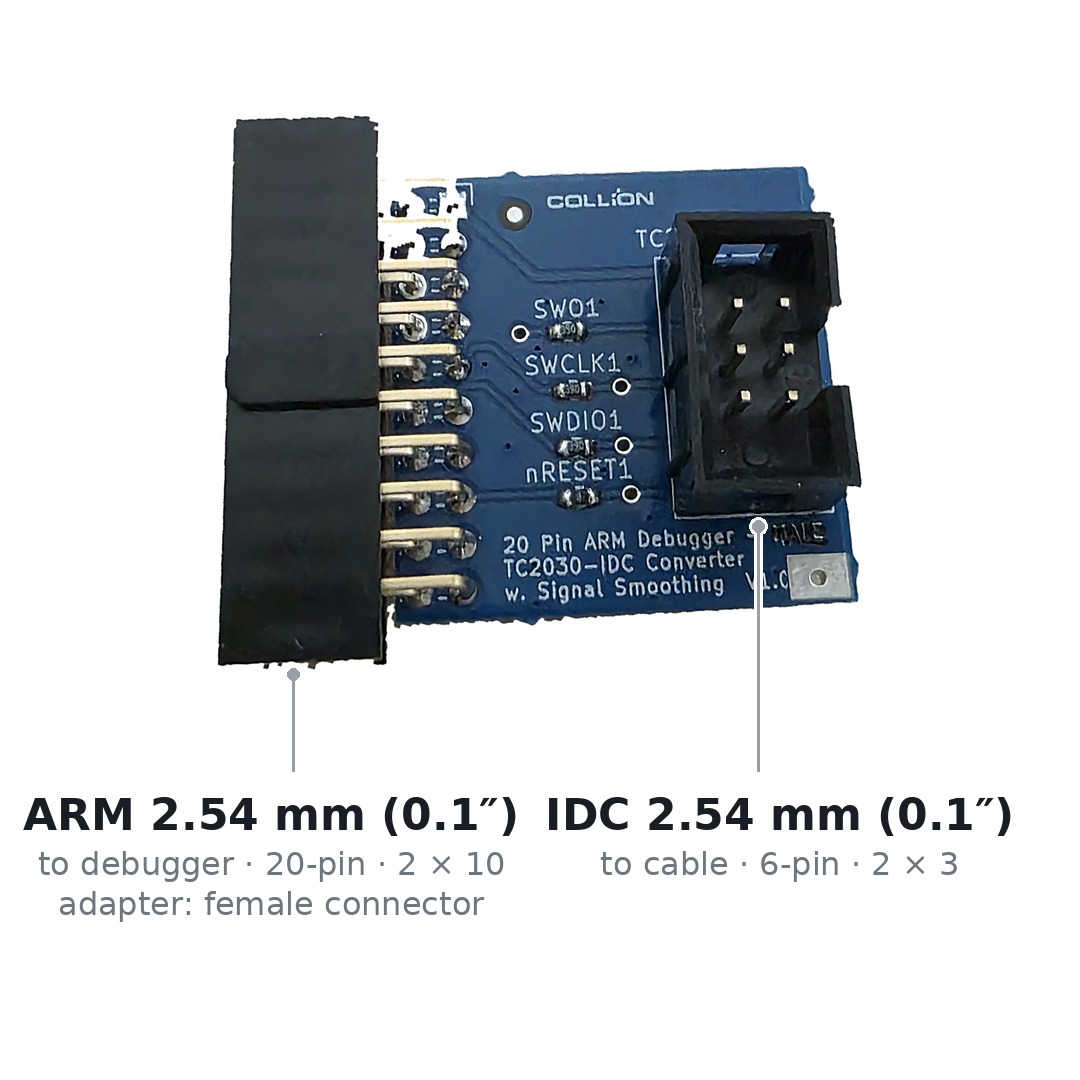

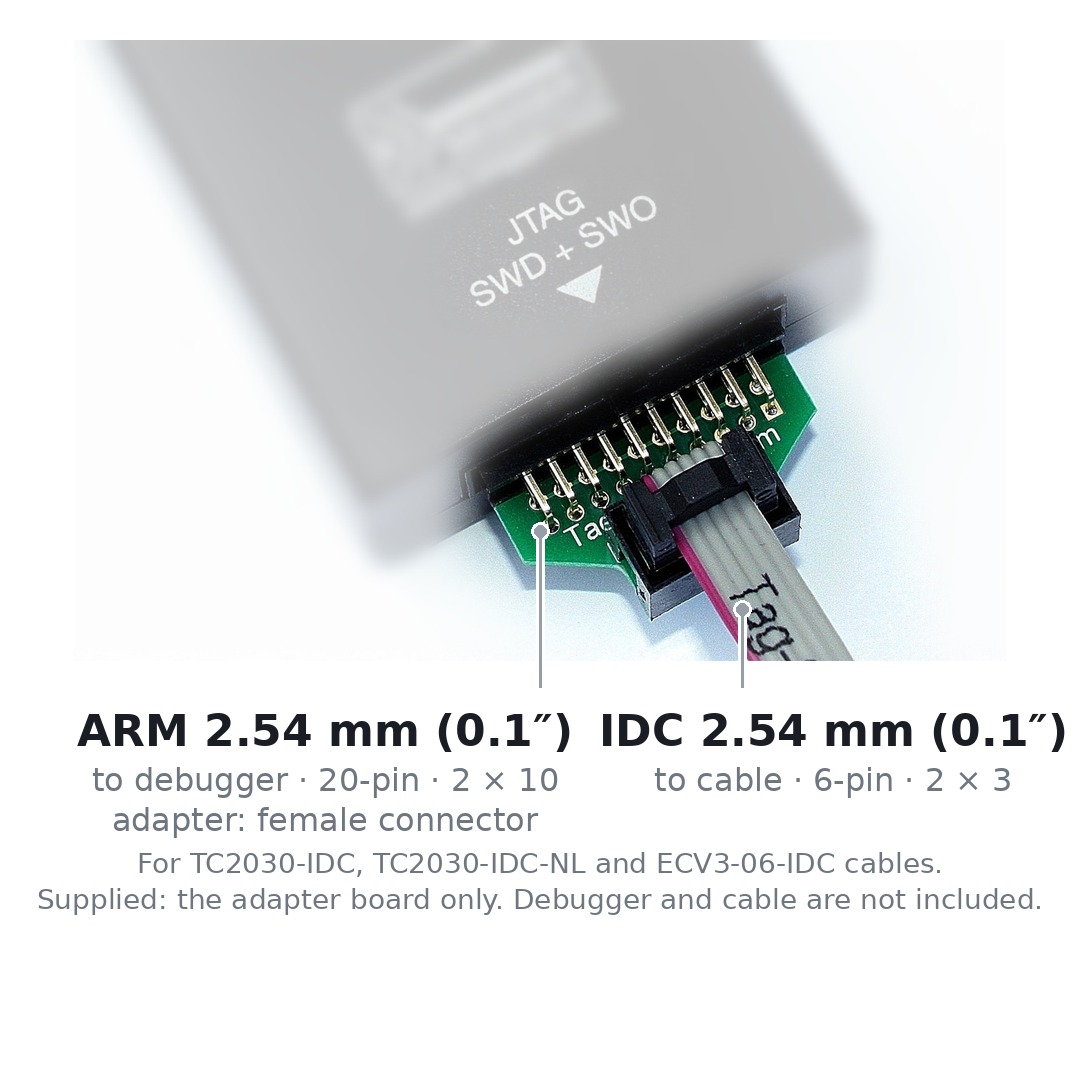

Adapterplatine vom 20-poligen ARM-Debugger-Anschluss (2 × 10 Pin, 2,54 mm) auf 6 Pin (2 × 3, 2,54 mm) für die Plug-of-Nails™-Kabel TC2030-IDC und TC2030-IDC-NL sowie für ECV3-06-IDC. Die Debugleitungen laufen über Serienwiderstände; alle Signale sind einzeln zum Messen herausgeführt.

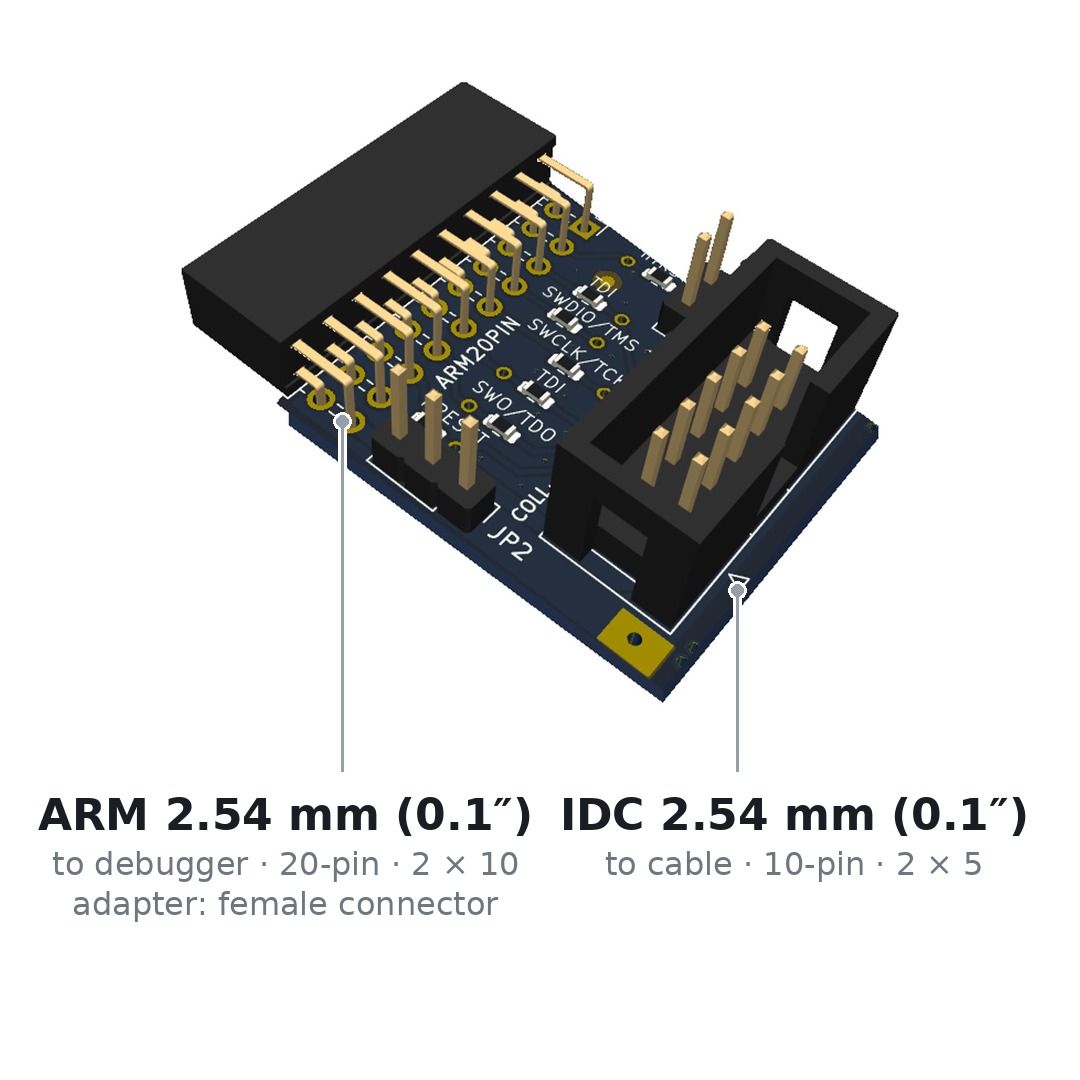

Adapterplatine zwischen dem 20-poligen ARM-Debuggeranschluss (2 × 10, 2,54 mm) und dem zehnpoligen IDC-Stecker der TC2050-Plug-of-Nails™-Kabel. Mit Serienwiderständen, steckbaren Brücken für Versorgung und nTRST, Messabgriffen und aufgedruckter Belegung.

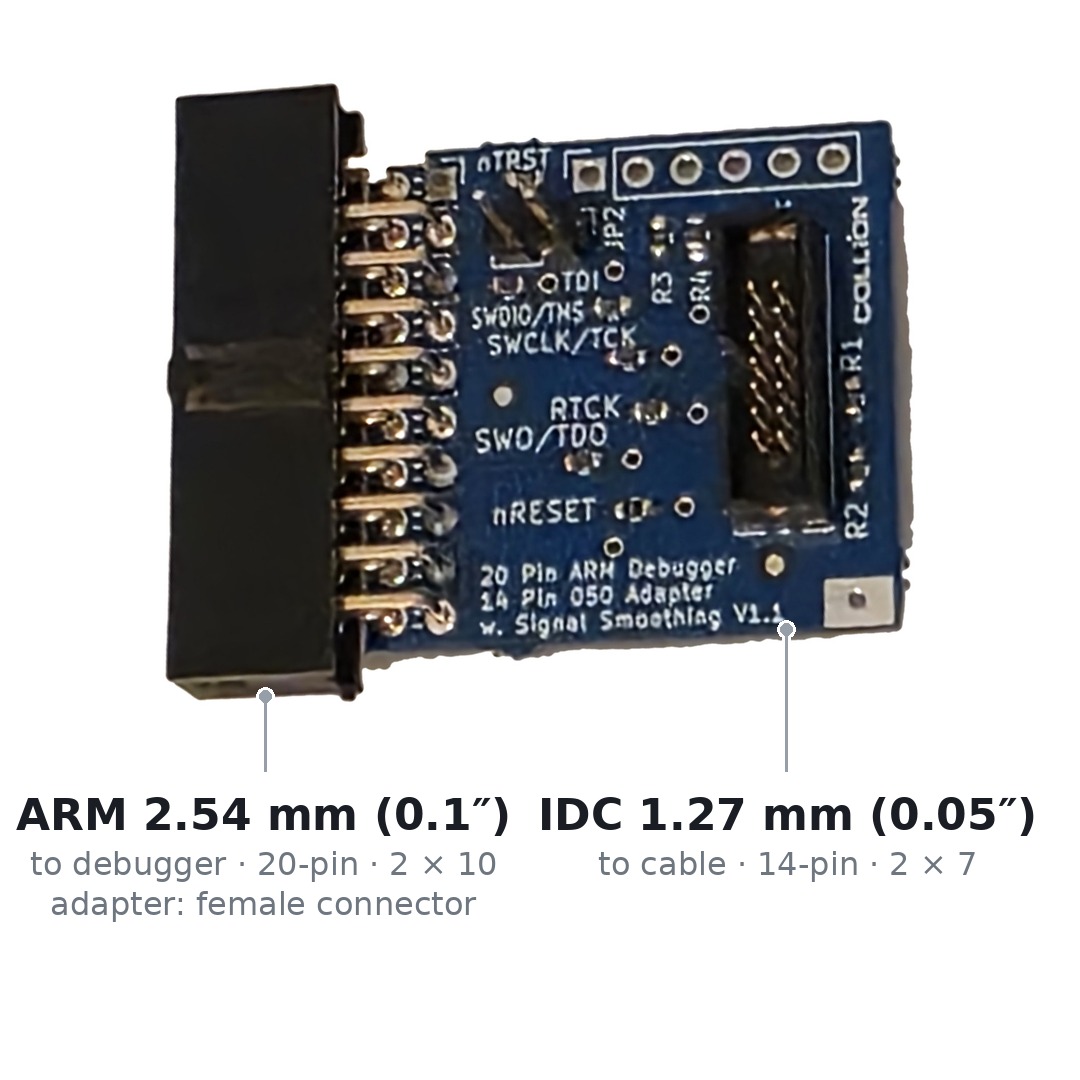

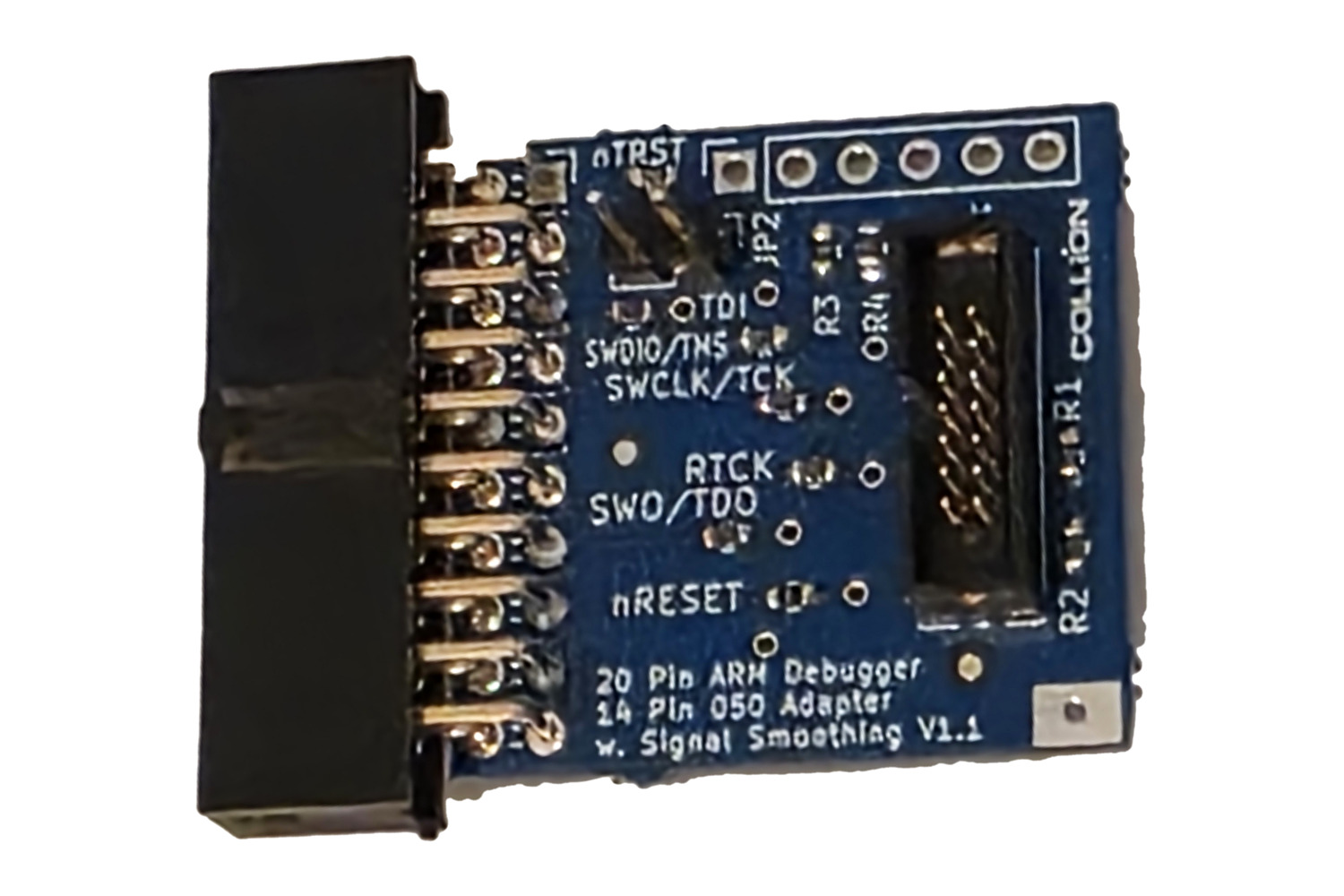

Adapterplatine vom 20-poligen ARM-Debugger-Anschluss (2 × 10 Pin, 2,54 mm) auf den 14-poligen 1,27-mm-Stecker (0,05″), wie ihn der ST-LINK V3 und die STDC14-Kabel von Tag-Connect (Plug-of-Nails™) verwenden. Die Debugleitungen laufen über Serienwiderstände; alle Signale sind einzeln zum Messen herausgeführt.

Adapterplatine mit Stiftleiste für das 20-polige Flachbandkabel des Debuggers (2 × 10 Pin, 2,54 mm) auf 6 Pin (2 × 3, 2,54 mm) für die Plug-of-Nails™-Kabel TC2030-IDC und TC2030-IDC-NL sowie für ECV3-06-IDC. Für Geräte, deren 20-poliger Anschluss nicht frei zugänglich ist. Die Debugleitungen laufen über Serienwiderstände; alle Signale sind einzeln zum Messen herausgeführt.

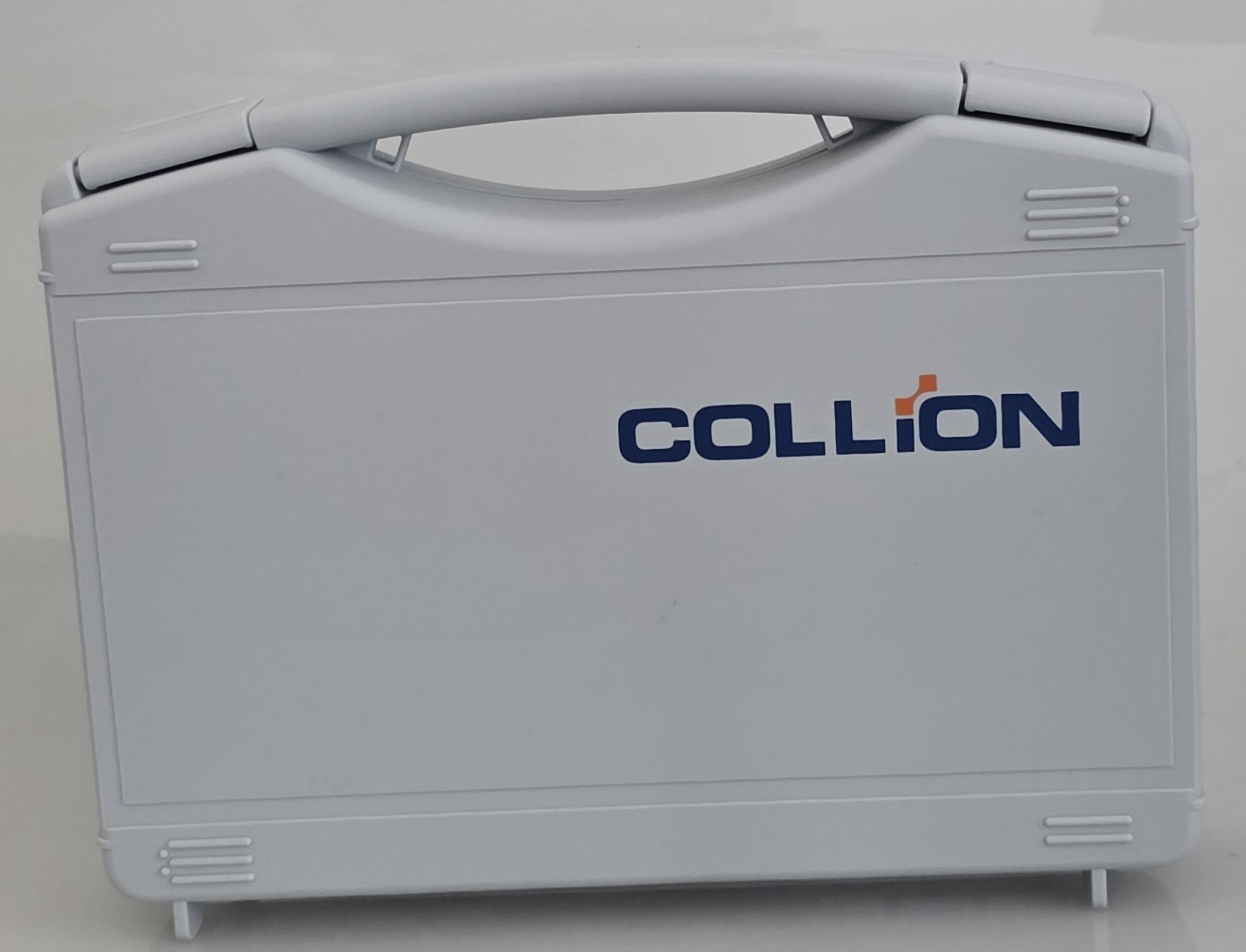

Aufbewahrungskoffer für Tag-Connect-Kabel und Zubehör — derselbe wie im TC2050-Evaluierungsset. Grauer Kunststoffkoffer mit Tragegriff, innen eine Schaumstoffeinlage mit Fächern, im Deckel Noppenschaum. Platz für ein bis zwei Kabel samt Zubehör wie Adapter, Clip oder Grip.

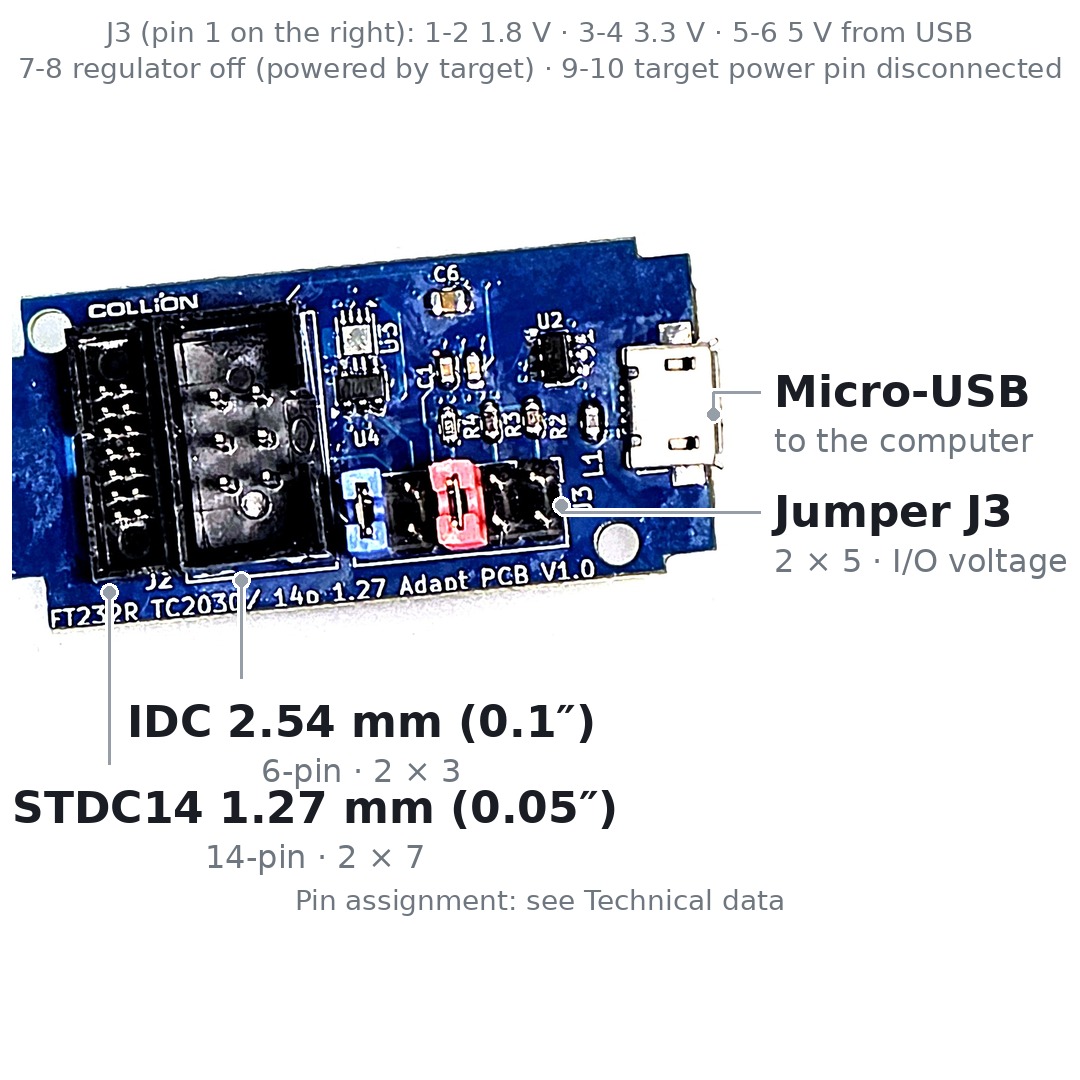

USB-UART-Adapter mit zwei Zielanschlüssen: 6 Pin (2 × 3, 2,54 mm) für TC2030-IDC, TC2030-IDC-NL und ECV3-06-IDC, dazu 14 Pin (2 × 7, 1,27 mm, STDC14) für die STDC14-Kabel. Die IO-Spannung wird per Steckbrücke gewählt, nicht durch die Wahl des Kabels.

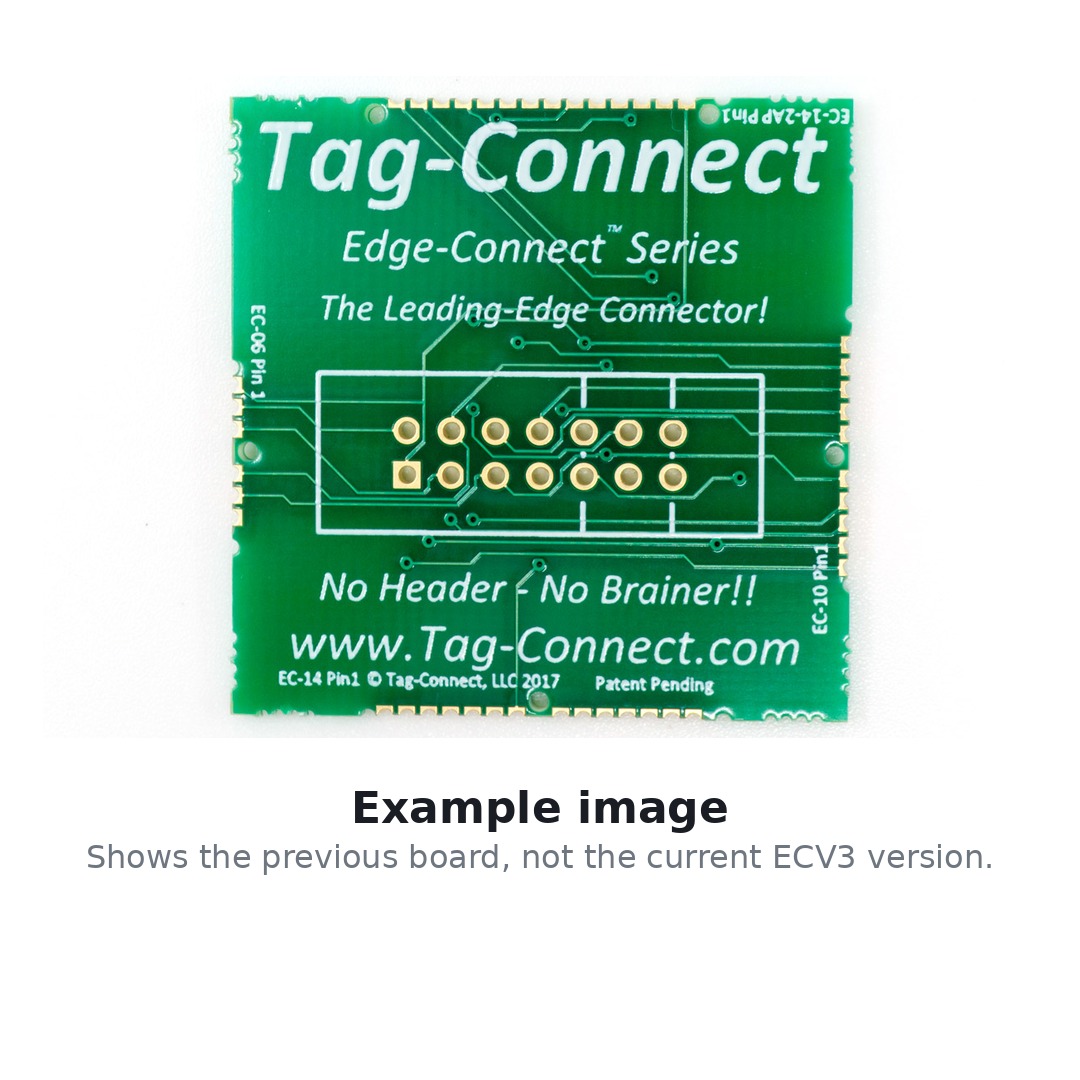

Kleine Leiterplatte mit den Edge-Connect™-Kontaktbildern in Originalgröße — zum Anfassen, Ausmessen und Ausprobieren, bevor Sie das Muster in Ihr eigenes Layout übernehmen. Das V3 bezeichnet die dritte Generation der Edge-Connect-Serie — dieselbe, die auch die ECV3-Kabel tragen.

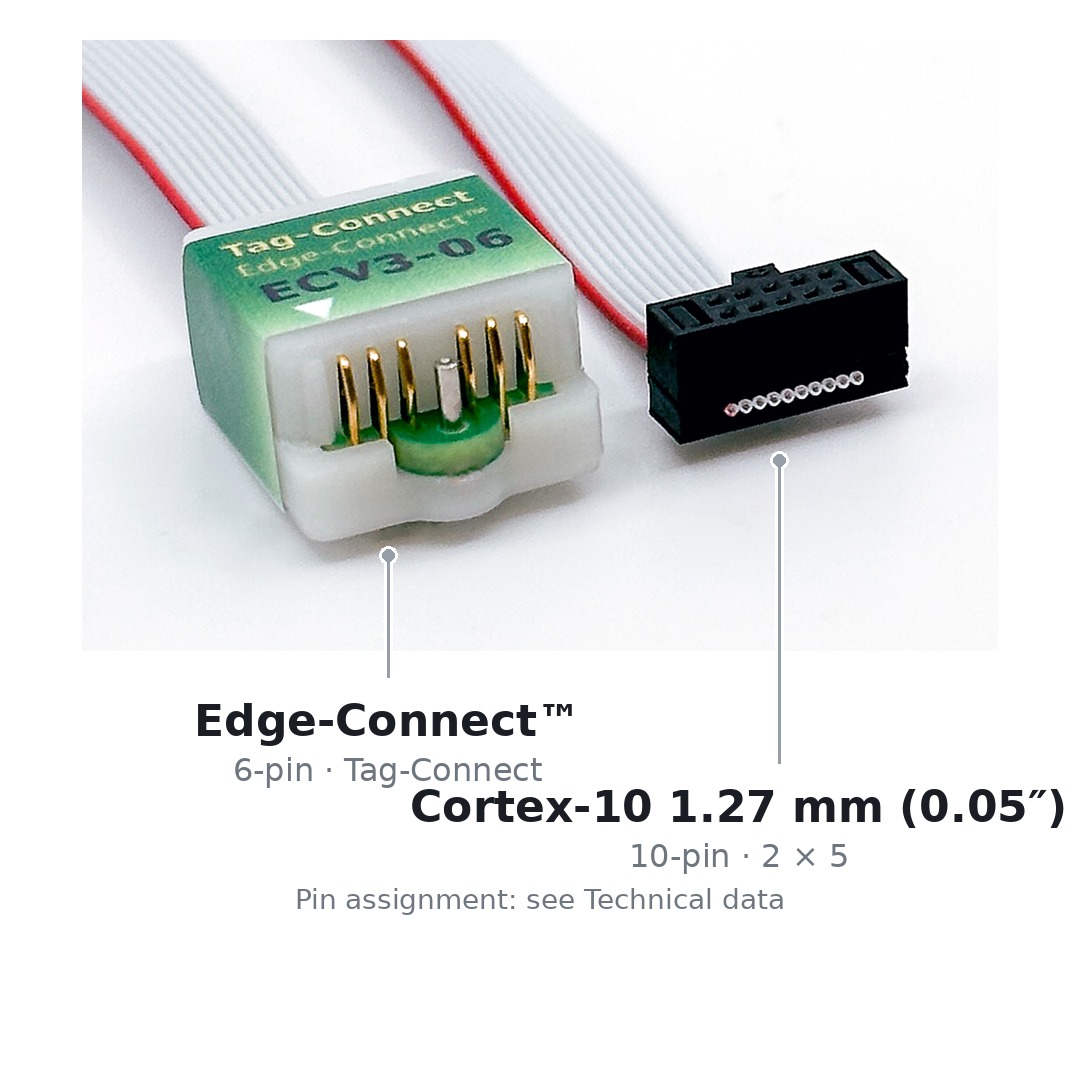

Edge-Connect™-Kabel mit sechs Kontakten an der Platinenkante, das auf dem **ARM-Cortex-Debug-Stecker** endet — dem zehnpoligen 1,27-mm-Anschluss (0,05″), den Keil ULINK2 und die meisten Cortex-Debugger tragen.

Edge-Connect™-Kabel mit sechs Kontakten an der Platinenkante, das auf dem

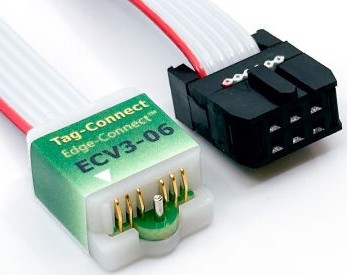

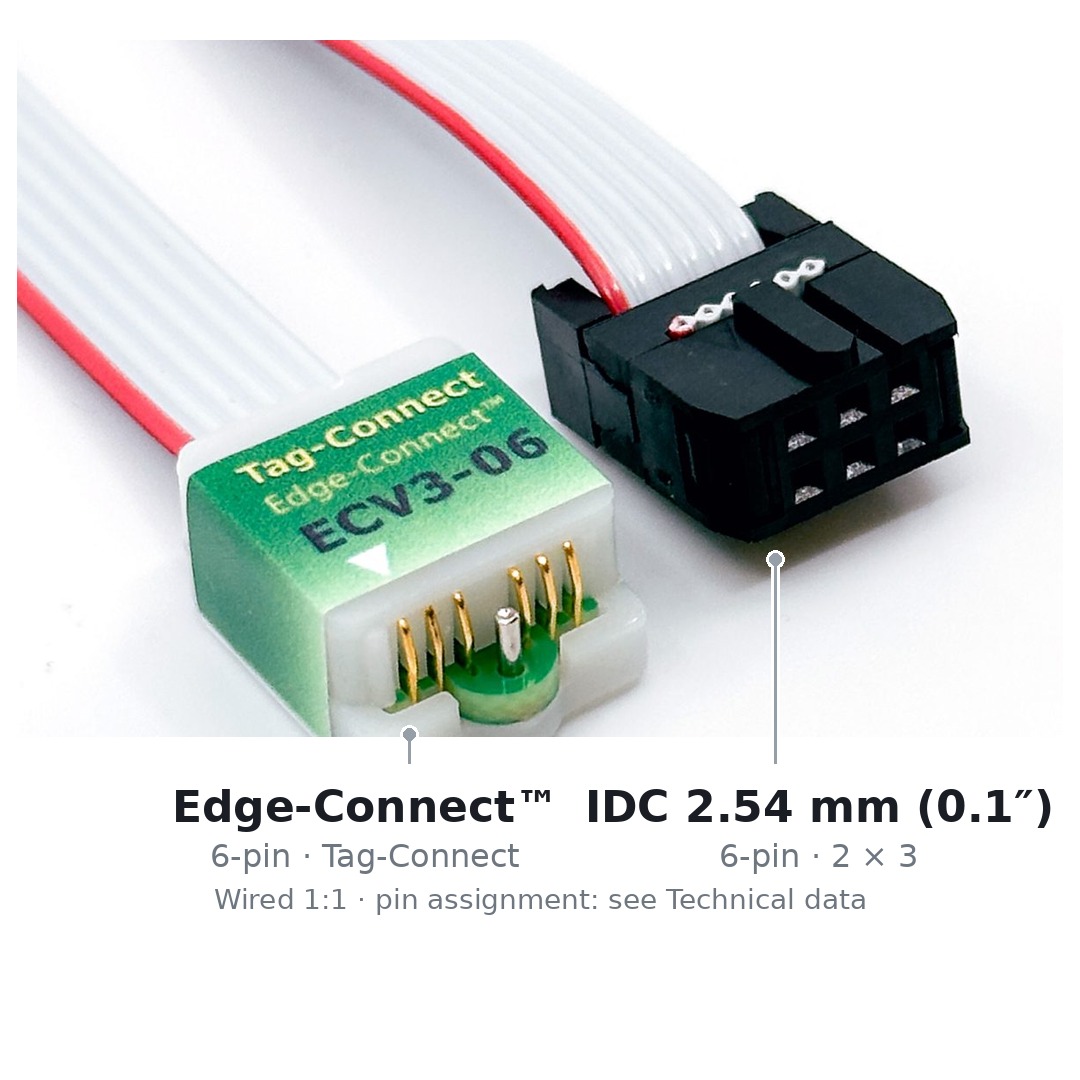

Edge-Connect™-Verbinder für die direkte Kontaktierung am Platinenrand — kein Gegenstecker auf der Zielplatine nötig, nur eine Positionierbohrung. Endet in einem 6-Pin-2,54-mm-IDC-Wannenstecker (0,1″).

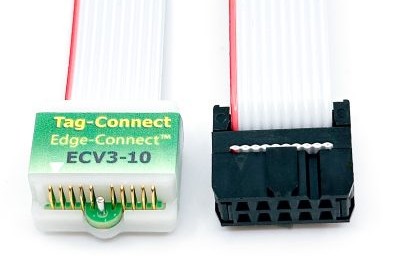

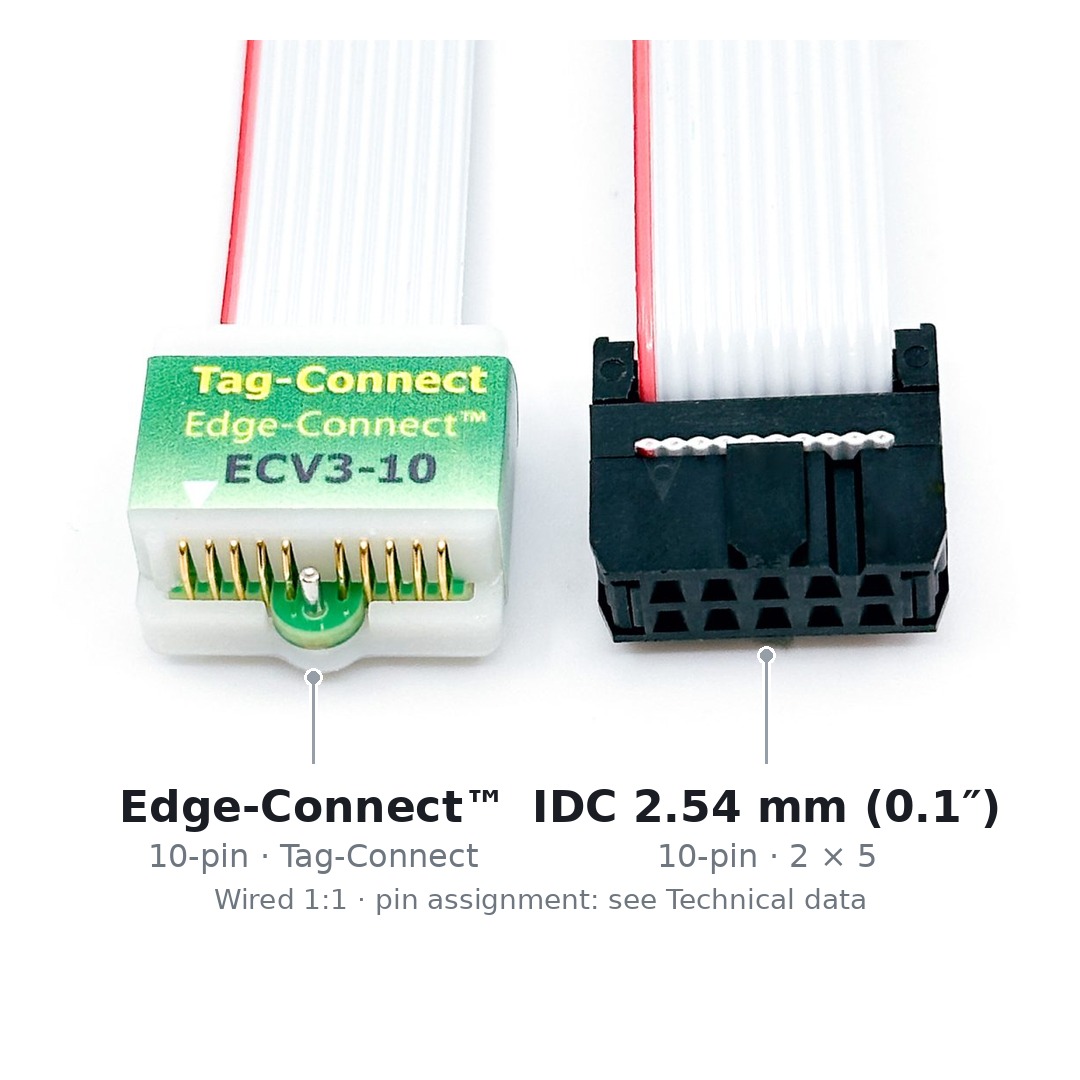

Edge-Connect™-Verbinder (dritte Generation) für die direkte Kontaktierung am Platinenrand, endet in einem 10-Pin-2,54-mm-IDC-Wannenstecker (0,1″). Kein Gegenstecker auf der Zielplatine, nur eine Positionierbohrung, niedrige Bauhöhe für gestapelte Platinen.

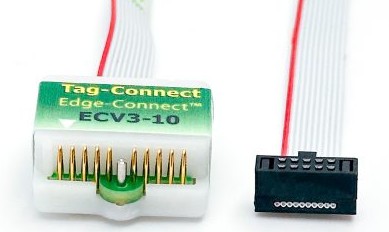

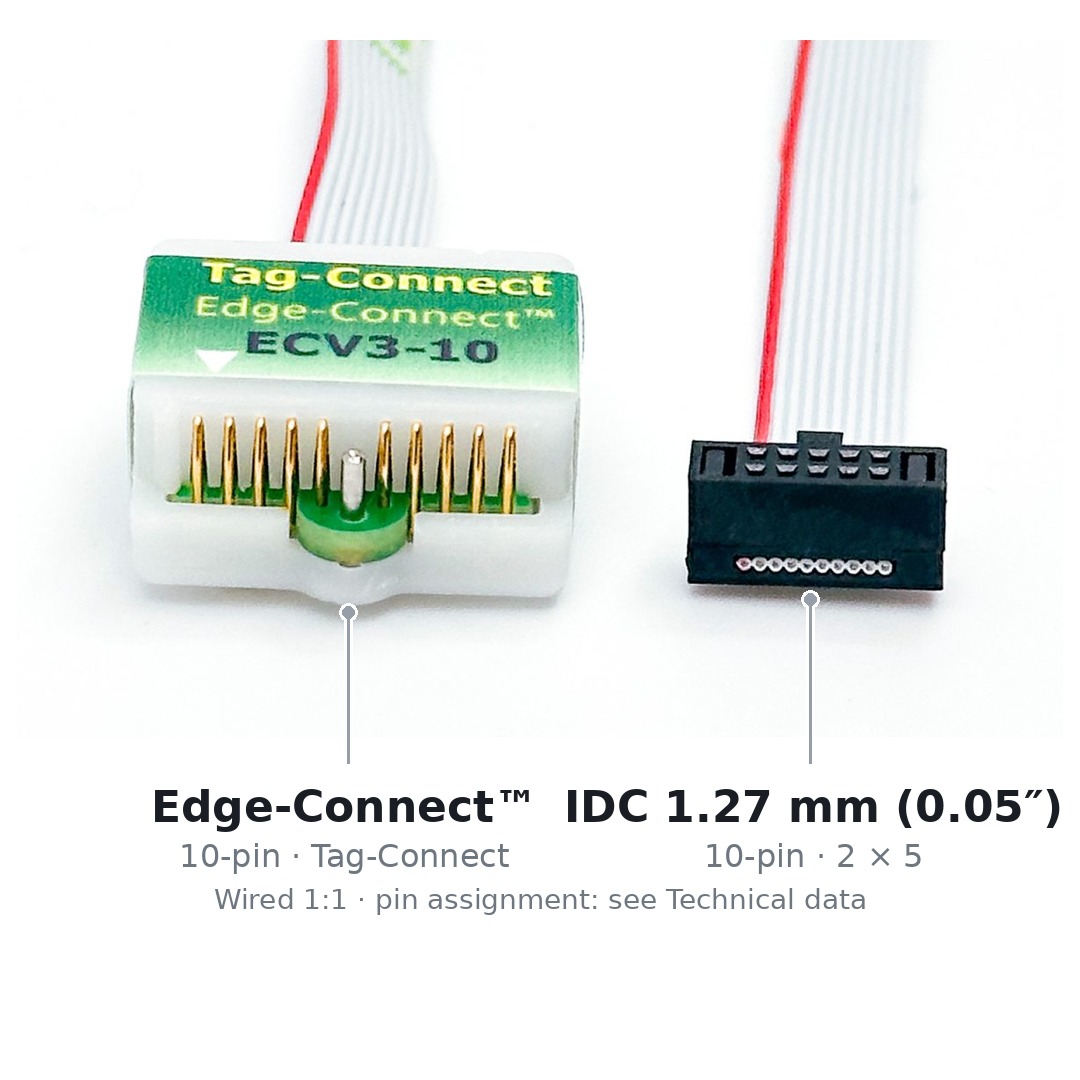

Edge-Connect™-Verbinder am Platinenrand, endet in einem 10-Pin-1,27-mm-IDC-Wannenstecker (0,05″). Passend für Debugger mit Samtec-FTSH-105-01-Mikrosteckern (z. B. ULINK2).

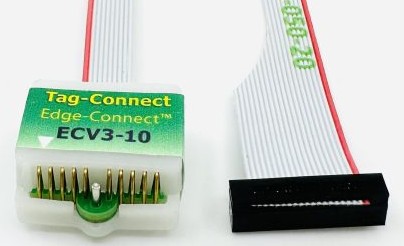

Edge-Connect™-Kabel mit 10-Pin-ECV3-Verbinder am Platinenrand, endet in einem 20-Pin-1,27-mm-Ribbon-Stecker (0,05″). Passend für ULINK2 und ähnliche Debugger mit Samtec-FTSH-110-01-Mikrosteckern.

Edge-Connect™-Kabel mit zehn Kontakten an der Platinenkante, das auf dem

Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf dem

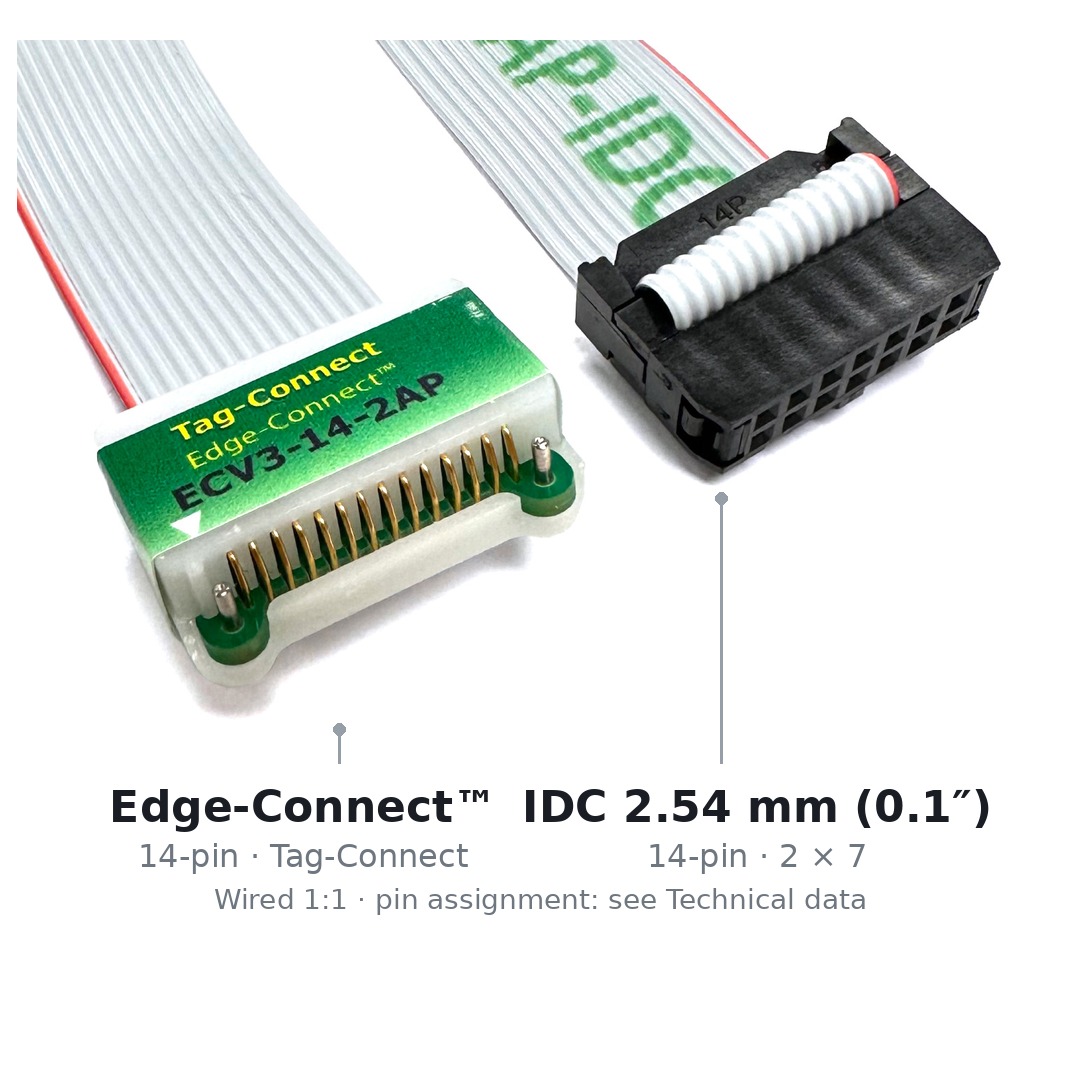

Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf einem **2,54-mm-IDC-Stecker (0,1″)** endet — dem klassischen Flachbandanschluss im 2,54-mm-Raster.

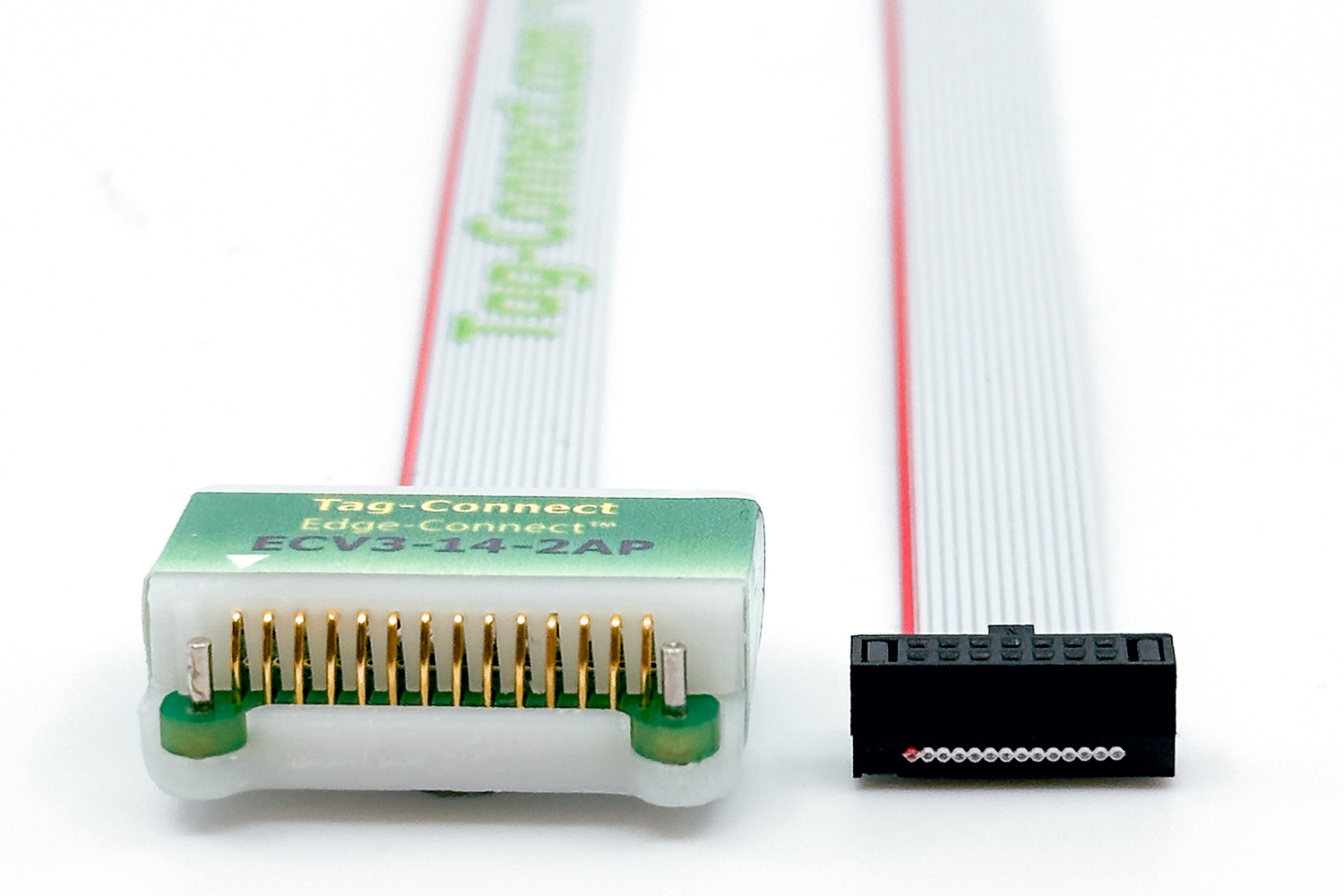

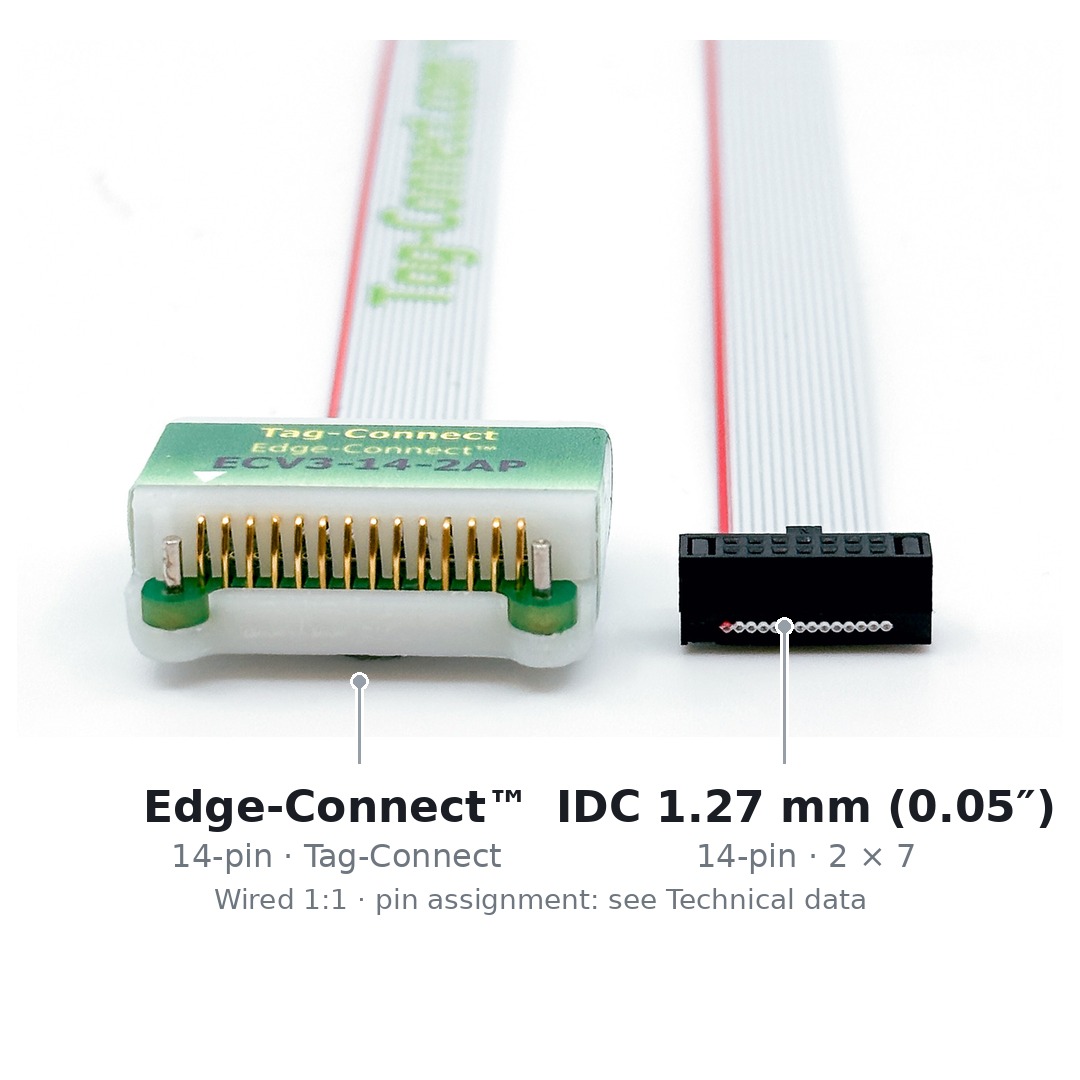

Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf einem **1,27-mm-IDC-Stecker (0,05″)** endet — dem schmalen Flachbandanschluss im 1,27-mm-Raster.

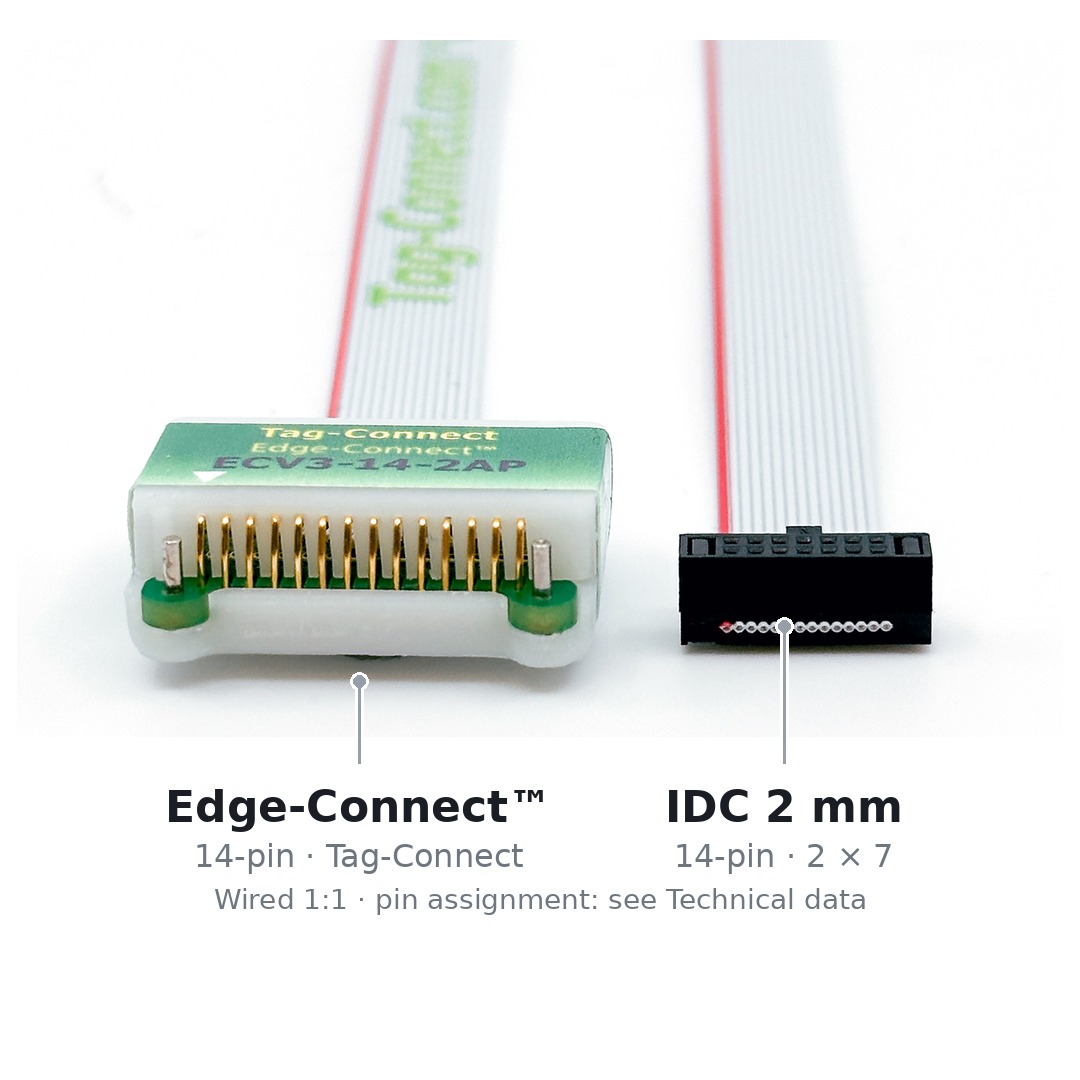

Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf einem **2-mm-IDC-Stecker** endet — dem Raster zwischen 1,27 mm (0,05″) und 2,54 mm (0,1″).

Hält ein TC2050-NL-Kabel dauerhaft an der Zielplatine — 3er-Pack.

Hält ein TC2070-NL-Kabel an der Zielplatine — 3er-Pack.

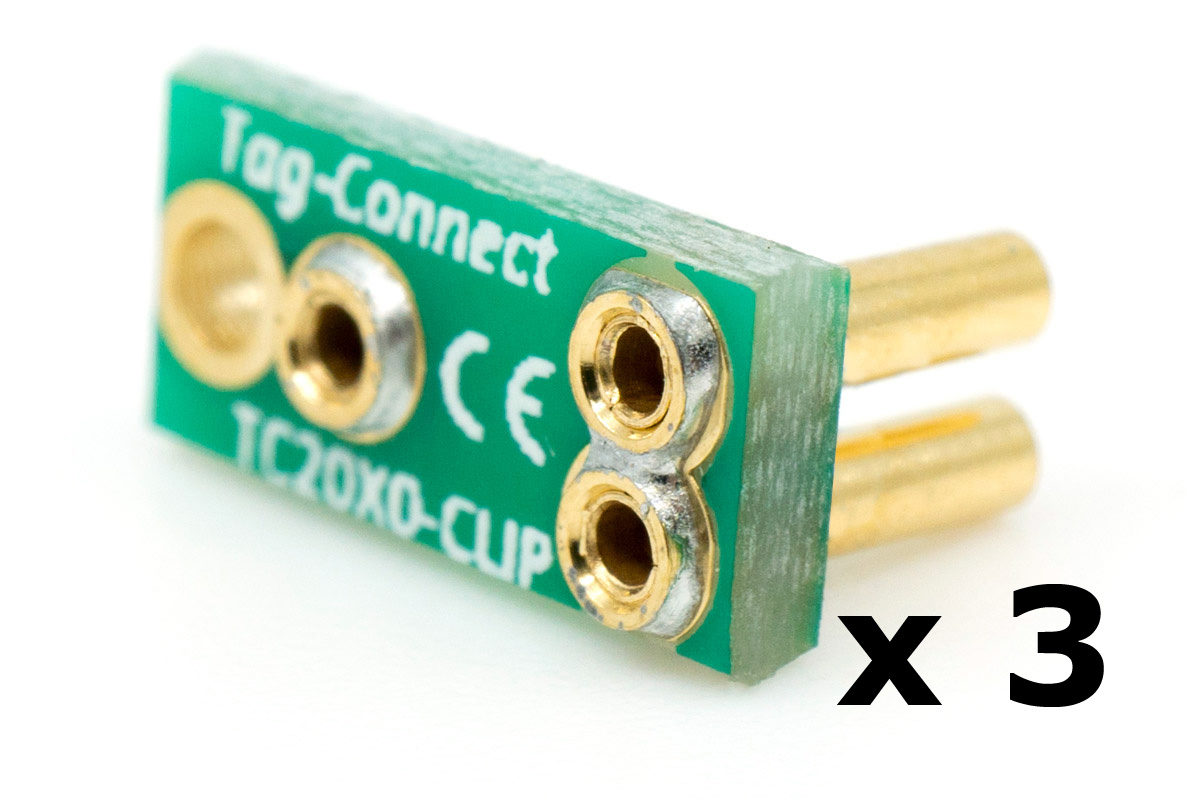

Hält ein TC2030-NL-Kabel dauerhaft an der Zielplatine — 3er-Pack.

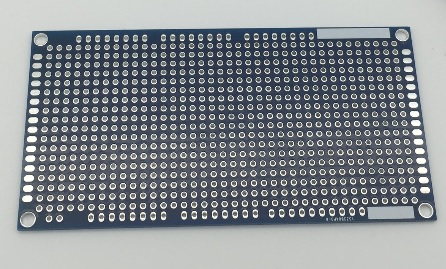

Lochrasterplatine im Arduino-Mega-Footprint mit durchgehender Masseplane. Für Prototypenaufbauten, die auf dem UNO-Format keinen Platz mehr finden.

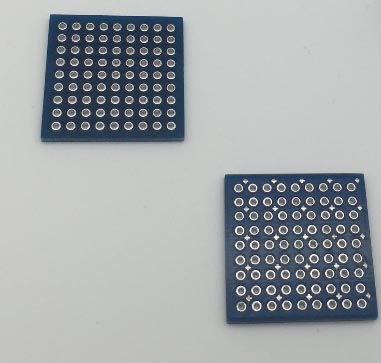

Kleine Lochraster-Prototypenplatine mit durchgehender Masseplane, ohne Arduino-Footprint. Für analoge Schaltungen auf kleinstem Raum.
