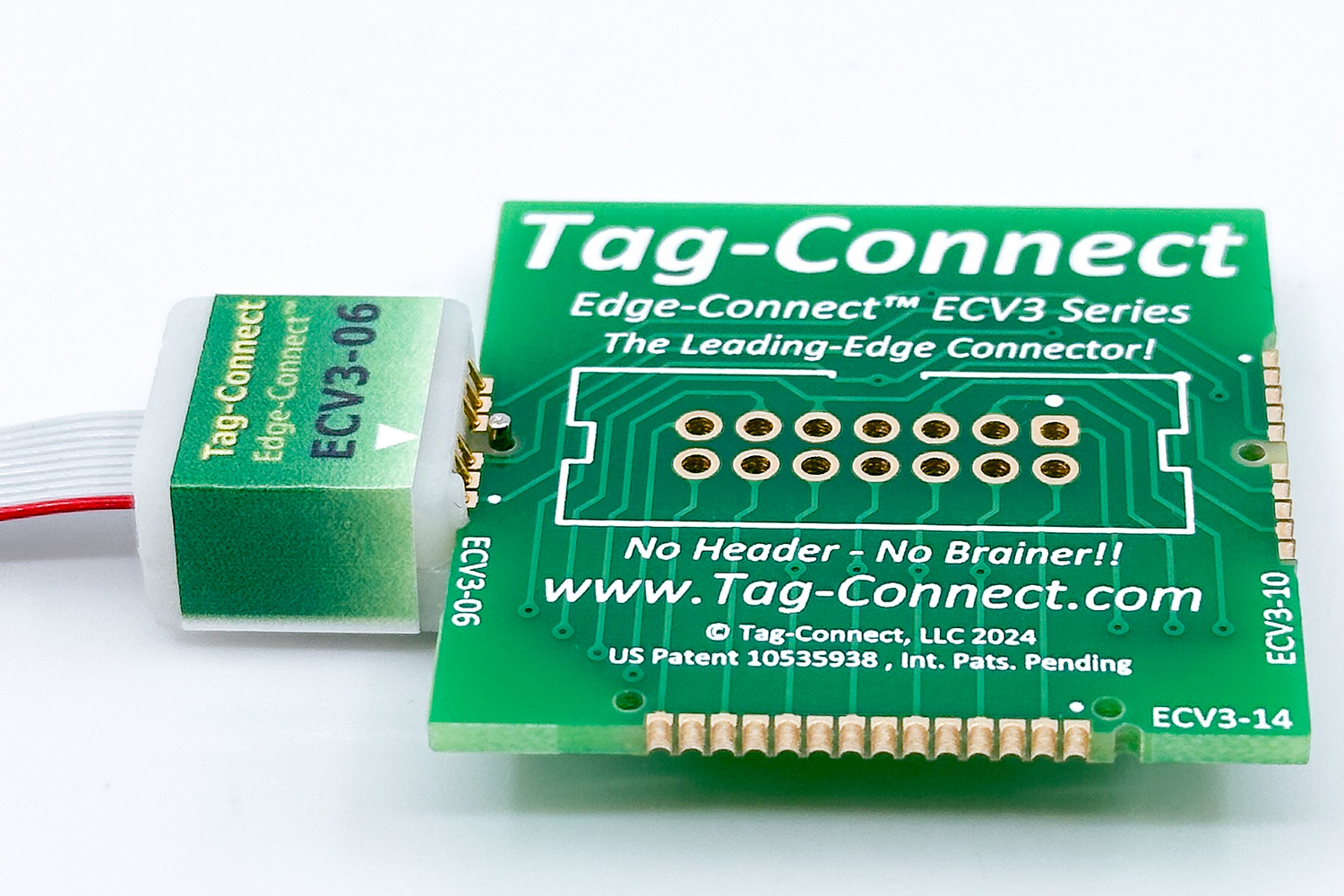

ECV3-06-CTX · 6-Pin-Edge-Connect auf Cortex-10

Kurzbeschreibung

Edge-Connect™-Kabel mit sechs Kontakten an der Platinenkante, das auf dem ARM-Cortex-Debug-Stecker endet — dem zehnpoligen 1,27-mm-Anschluss (0,05″), den Keil ULINK2 und die meisten Cortex-Debugger tragen.

Anschlüsse

Belegung Pin für Pin: im Reiter „Technische Daten".

Kompatibel: Keil ULINK2, SEGGER J-Link und Atmel-ICE am 10-poligen 1,27-mm-Cortex-Debug-Anschluss (FTSH-105-Bauform).

Nicht oder nicht direkt kompatibel

• 14-polig, 2 × 7, 1,27 mm (0,05″) — STDC14, z. B. ST-LINK V3: ECV3-06-CTX-STDC14
• 6-polig, 2 × 3, 2,54 mm (0,1″): ECV3-06-IDC

Verwechslungsgefahr: Der 10-polige 2,54-mm-Wannenstecker sieht ähnlich aus — gleiche Pinzahl, doppeltes Raster. Das ist die häufigste Fehlbestellung.

Technische Daten

• Protokoll: SWD
• Auf der Zielplatine nötig: eine nicht durchkontaktierte Positionierbohrung

Wofür Sie es brauchen

Edge-Connect setzt die Kontakte an die Kante der Leiterplatte statt auf ihre Oberfläche. Auf der Zielplatine entfällt damit der Steckverbinder vollständig — es bleiben die metallisierten Halbbohrungen an der Kante und ein Loch zur Führung. Das spart Platz und die Kosten eines Bauteils auf jeder gefertigten Platine.

Sechs Kontakte reichen für SWD. Wer JTAG oder zusätzliche Signale führen muss, braucht die zehnpolige Ausführung.

Der Unterschied zum ECV3-06-IDC

Beide Kabel haben dieselbe Seite zur Platine — dasselbe sechspolige Kantenmuster, dieselbe Positionierbohrung. Verschieden ist allein das andere Ende: Das ECV3-06-IDC trägt einen sechspoligen 2,54-mm-Stecker (0,1″), dieses hier den zehnpoligen Cortex-Stecker im 1,27-mm-Raster (0,05″).

Welches Sie brauchen, entscheidet also nicht Ihre Platine, sondern Ihr Debugger. Im Zweifel messen Sie den Stiftabstand am Programmiergerät: 2,54 mm heißt ECV3-06-IDC, 1,27 mm bei zehn Stiften dieses Kabel.

Bei diesen Geräten im Einsatz

Cortex-10/MIPI-10 generisch für ARM Cortex über SWD · ARM Keil ULINK2 · Cypress MiniProg 3 und 4 für PSoC · Atmel-ICE für SAM

Maßgeblich ist der Anschluss, nicht der Gerätename: Vergleichen Sie den Stecker Ihres Geräts mit der Tabelle oben. Trägt es einen anderen, führt der Weg über eine Adapterplatine.

Lieferumfang

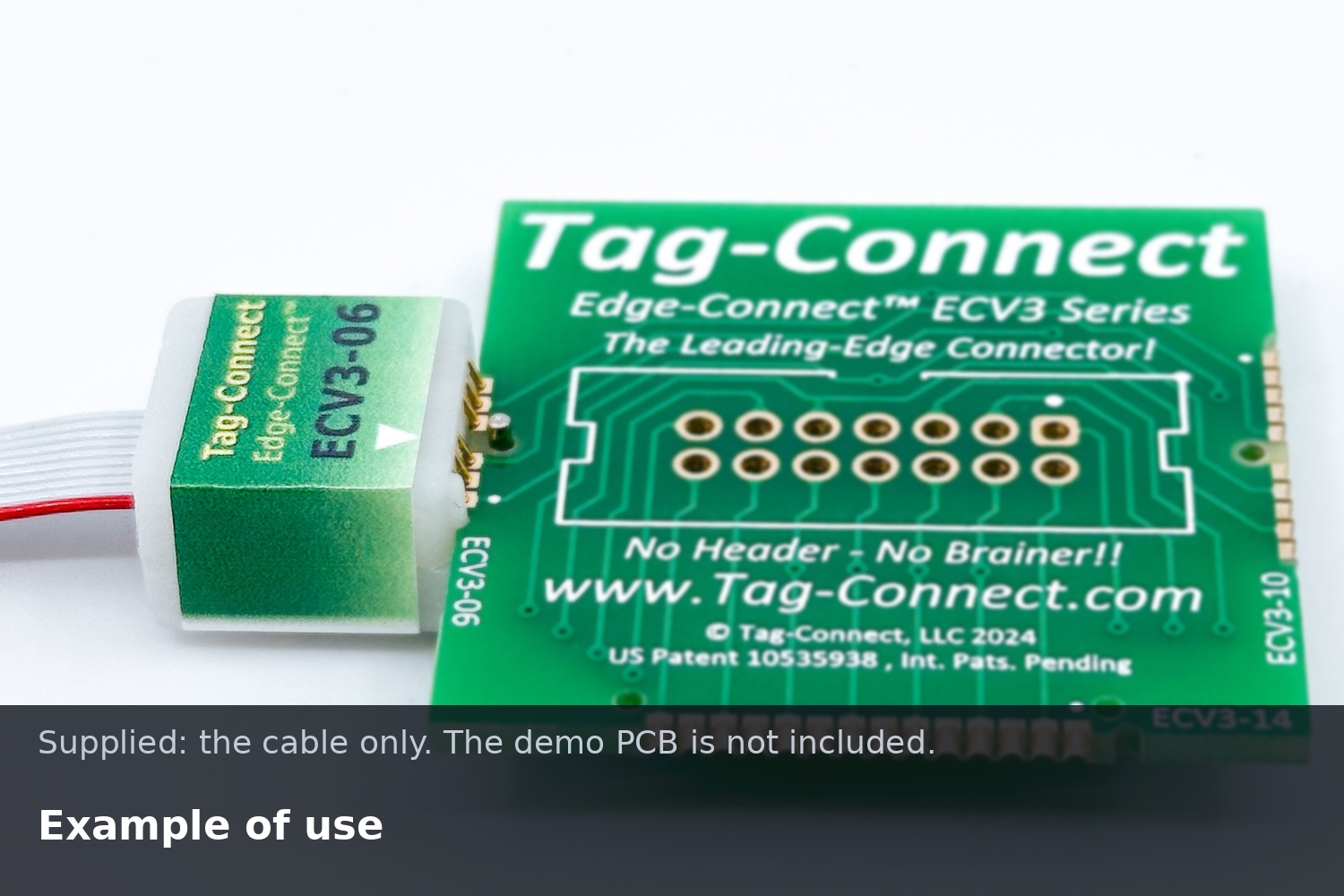

Kabel mit Edge-Connect™-Steckverbinder und IDC-Stecker. Die Demo-Platine auf den Herstellerbildern ist nicht enthalten und wird getrennt bestellt.

Varianten

ECV3-06-IDC — sechspoliger 2,54-mm-Stecker (0,1″). ECV3-06-CTX-STDC14 — für STLINK-V3 statt Cortex-10. ECV3-10-IDC — zehn Kontakte an der Platinenkante.
