TC2050-IDC-050-ALL · 10-Pin-Kabel, alle Pins verbunden
65,00 €
- Ab 1 Stück: 65,00 € / Stück
- Ab 20 Stück: 59,80 € / Stück
- Ab 30 Stück: 58,50 € / Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage
Nur noch 1 Stück auf Lager
Produktinformationen "TC2050-IDC-050-ALL · 10-Pin-Kabel, alle Pins verbunden"
Kurzbeschreibung
10-Pin-Plug-of-Nails™-Kabel (mit Legs) zu 1,27-mm-Pitch-Ribbon (0,05″), für ULINK2 und ähnliche Debugger mit Samtec-FTSH-105-01-Mikrostecker. Alle 10 Pins durchverbunden (im Unterschied zur Standardversion TC2050-IDC-050, die Pin 5/9 für ARM-Kompatibilität offen lässt).

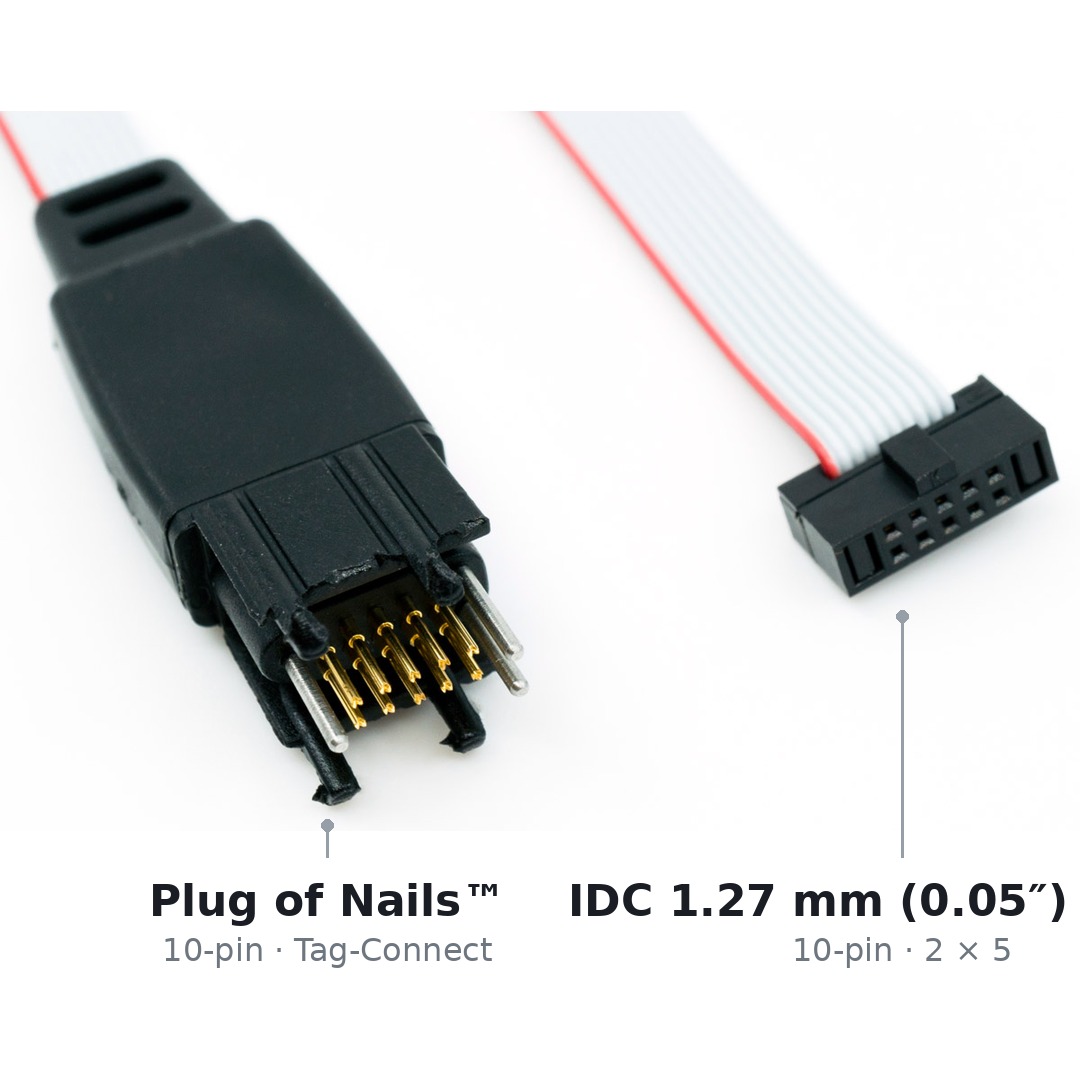

Anschlüsse
| Seite | Pins | Steckverbinder | Raster |
|---|---|---|---|
| Platine (Tag-Connect) | 10 | Kontaktbild TC2050, mit Legs | 1,27 mm (0,05″) |
| Debugger | 10 | Buchse, 2 × 5 | 1,27 mm (0,05″) |
Belegung: Kontakt n liegt auf Stecker-Pin n, das Kabel ist 1:1 durchverbunden.
Kompatibel: Debugger mit 10-poligem 1,27-mm-Stiftstecker.
Nicht oder nicht direkt kompatibel
- 10-polig, 2 × 5, 2,54 mm (0,1″) — z. B. PEmicro Multilink, USB-Blaster: TC2050-IDC
- 14-polig, 2 × 7, 2,54 mm (0,1″) — TI MSP-FET430: TC2050-IDC-430
Verwechslungsgefahr: Der 10-polige 2,54-mm-Wannenstecker hat dieselbe Pinzahl bei doppeltem Raster.
Technische Daten
- Verfügbar in Normalausrichtung oder LEMTA-Variante (für Atmel-ICE mit abweichender Pin-Nummerierung)
Bei diesen Geräten im Einsatz
Cortex-10/MIPI-10 Generic (ARM JTAG, SWD) · Cypress Miniprog 3 & 4 · Atmel ICE (AVR JTAG/SPI/PDI/aWire/debugWIRE) · Atmel ICE (SAM ARM JTAG/SWD)
Maßgeblich ist der Anschluss, nicht der Gerätename: Vergleichen Sie den Stecker Ihres Geräts mit der Tabelle oben. Trägt es einen anderen, führt der Weg über eine Adapterplatine.
| Bauform: | IDC-Kabelende, Legged |
|---|
