SoC / MCU (SWD/JTAG)

Adapterplatine zwischen dem 20-poligen ARM-Anschluss des Debuggers (2 × 10, 2,54 mm / 0,1″) und einem TC2030-IDC- oder TC2030-IDC-NL-Kabel — für ARM SWD. Der 20-polige Stecker geht an den Debugger, nicht an die Zielplatine.

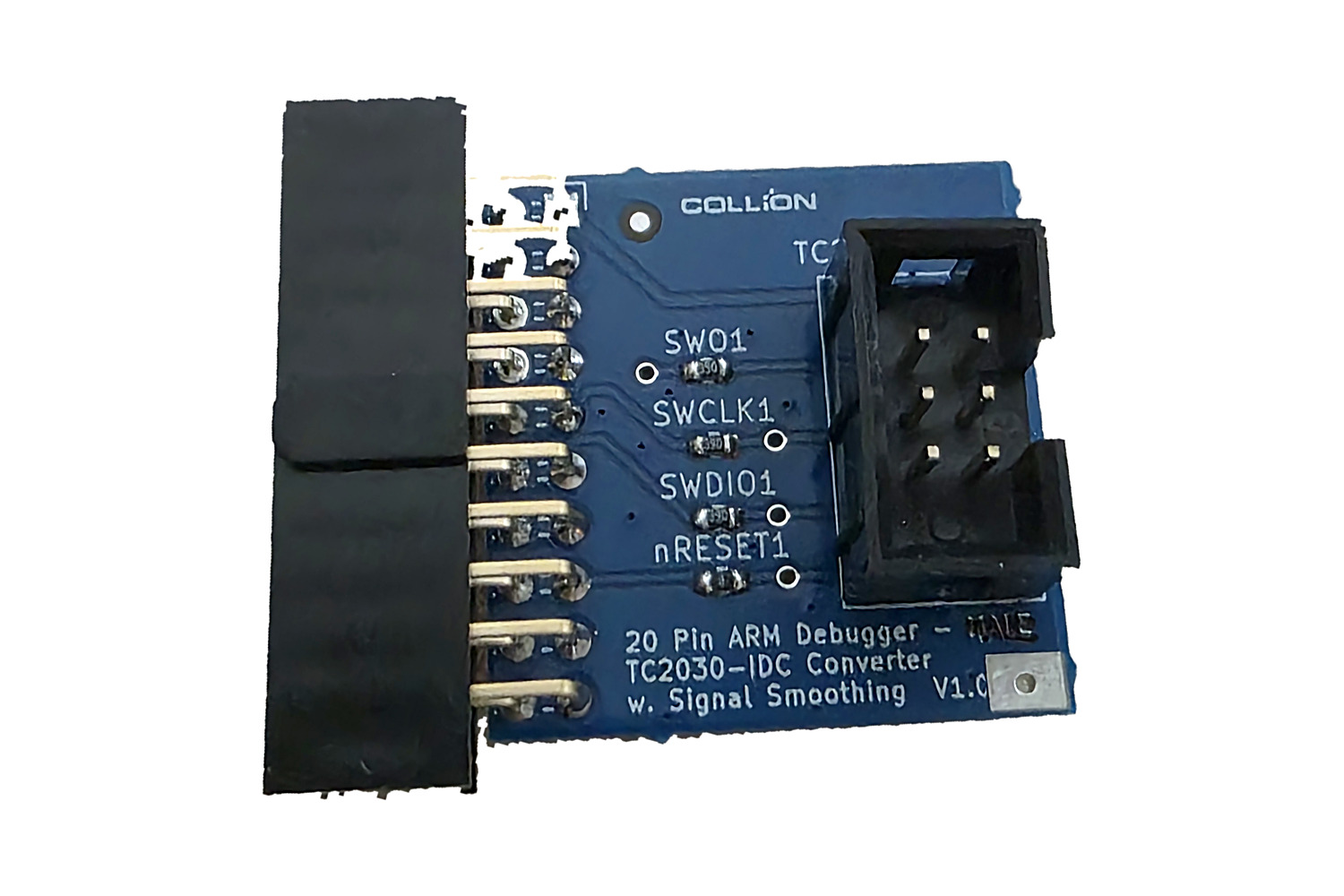

Adapterplatine vom 20-poligen ARM-Debugger-Anschluss (2 × 10 Pin, 2,54 mm) auf 6 Pin (2 × 3, 2,54 mm) für die Plug-of-Nails™-Kabel TC2030-IDC und TC2030-IDC-NL sowie für ECV3-06-IDC. Die Debugleitungen laufen über Serienwiderstände; alle Signale sind einzeln zum Messen herausgeführt.

Adapterplatine zwischen dem 20-poligen ARM-Debuggeranschluss (2 × 10, 2,54 mm) und dem zehnpoligen IDC-Stecker der TC2050-Plug-of-Nails™-Kabel. Mit Serienwiderständen, steckbaren Brücken für Versorgung und nTRST, Messabgriffen und aufgedruckter Belegung.

Adapterplatine vom 20-poligen ARM-Debugger-Anschluss (2 × 10 Pin, 2,54 mm) auf den 14-poligen 1,27-mm-Stecker (0,05″), wie ihn der ST-LINK V3 und die STDC14-Kabel von Tag-Connect (Plug-of-Nails™) verwenden. Die Debugleitungen laufen über Serienwiderstände; alle Signale sind einzeln zum Messen herausgeführt.

Adapterplatine mit Stiftleiste für das 20-polige Flachbandkabel des Debuggers (2 × 10 Pin, 2,54 mm) auf 6 Pin (2 × 3, 2,54 mm) für die Plug-of-Nails™-Kabel TC2030-IDC und TC2030-IDC-NL sowie für ECV3-06-IDC. Für Geräte, deren 20-poliger Anschluss nicht frei zugänglich ist. Die Debugleitungen laufen über Serienwiderstände; alle Signale sind einzeln zum Messen herausgeführt.

Edge-Connect™-Kabel mit sechs Kontakten an der Platinenkante, das auf dem **ARM-Cortex-Debug-Stecker** endet — dem zehnpoligen 1,27-mm-Anschluss (0,05″), den Keil ULINK2 und die meisten Cortex-Debugger tragen.

Edge-Connect™-Kabel mit sechs Kontakten an der Platinenkante, das auf dem

Edge-Connect™-Verbinder für die direkte Kontaktierung am Platinenrand — kein Gegenstecker auf der Zielplatine nötig, nur eine Positionierbohrung. Endet in einem 6-Pin-2,54-mm-IDC-Wannenstecker (0,1″).

Edge-Connect™-Verbinder (dritte Generation) für die direkte Kontaktierung am Platinenrand, endet in einem 10-Pin-2,54-mm-IDC-Wannenstecker (0,1″). Kein Gegenstecker auf der Zielplatine, nur eine Positionierbohrung, niedrige Bauhöhe für gestapelte Platinen.

Edge-Connect™-Verbinder am Platinenrand, endet in einem 10-Pin-1,27-mm-IDC-Wannenstecker (0,05″). Passend für Debugger mit Samtec-FTSH-105-01-Mikrosteckern (z. B. ULINK2).

Edge-Connect™-Kabel mit 10-Pin-ECV3-Verbinder am Platinenrand, endet in einem 20-Pin-1,27-mm-Ribbon-Stecker (0,05″). Passend für ULINK2 und ähnliche Debugger mit Samtec-FTSH-110-01-Mikrosteckern.

Edge-Connect™-Kabel mit zehn Kontakten an der Platinenkante, das auf dem

Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf dem

Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf einem **1,27-mm-IDC-Stecker (0,05″)** endet — dem schmalen Flachbandanschluss im 1,27-mm-Raster.

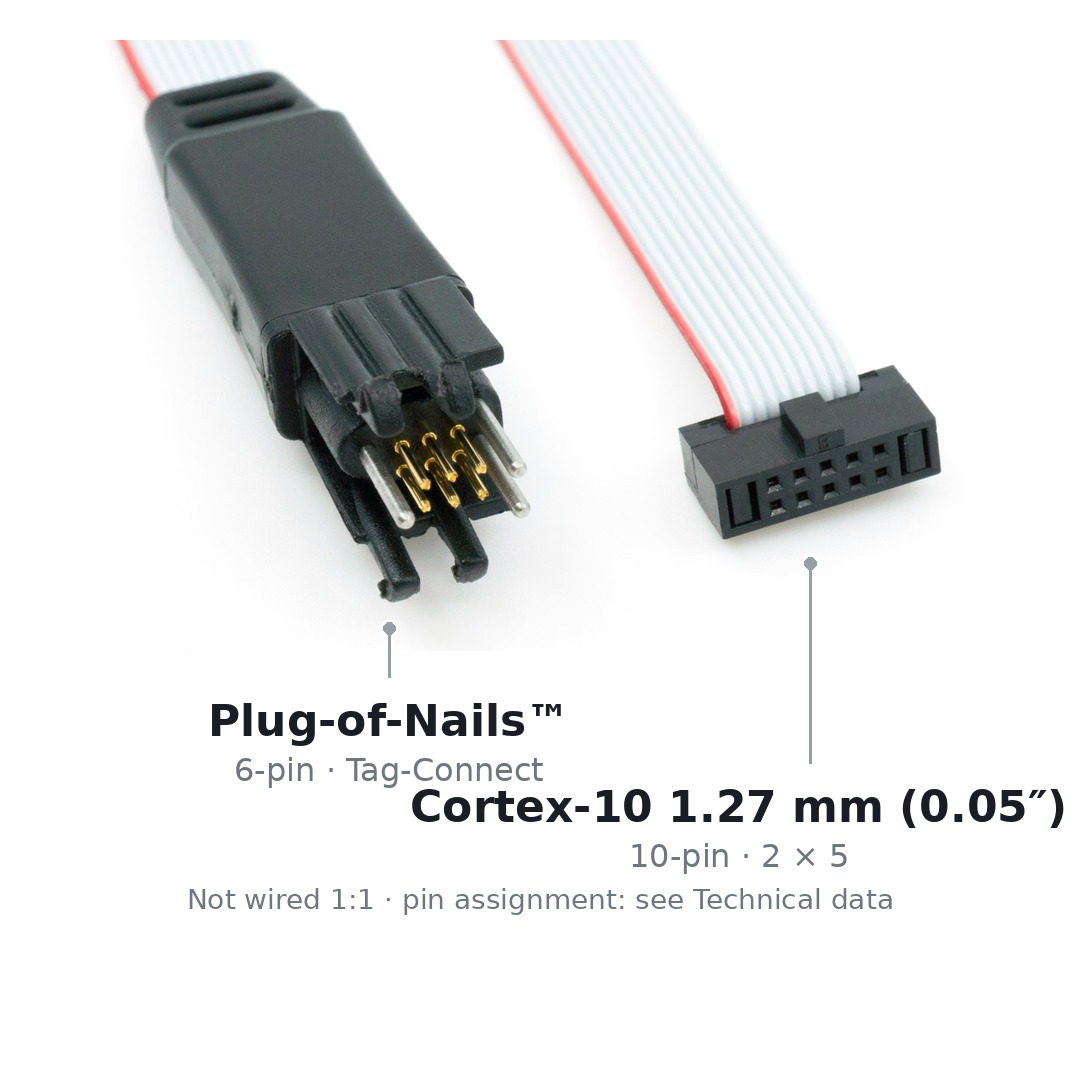

6-Pin-TC2030-Plug-of-Nails™-Kabel mit Legs ("Legged") für ARM-Cortex-Ziele. 10-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im FTSH-105-Format (Cortex- Debug-Standard, z. B. Keil ULINK-2).

6-Pin-TC2030-Kabel mit Legs und 20-poligem 1,27-mm-Steckverbinder — für Debugger mit dem ARM-Cortex-Debug+ETM-Anschluss: IAR I-Jet, Keil ULINK Pro, SEGGER J-Trace. Elektrisch identisch mit dem TC2030-CTX, nur der Stecker am Debugger ist ein anderer.

6-Pin-TC2030-Kabel ohne Legs mit 20-poligem 1,27-mm-Steckverbinder für IAR I-Jet, Keil ULINK Pro und SEGGER J-Trace. Für Platinen, die keine Rastlöcher für Legs bekommen sollen, und für die Verbindung, die länger hält als ein Programmierzyklus.

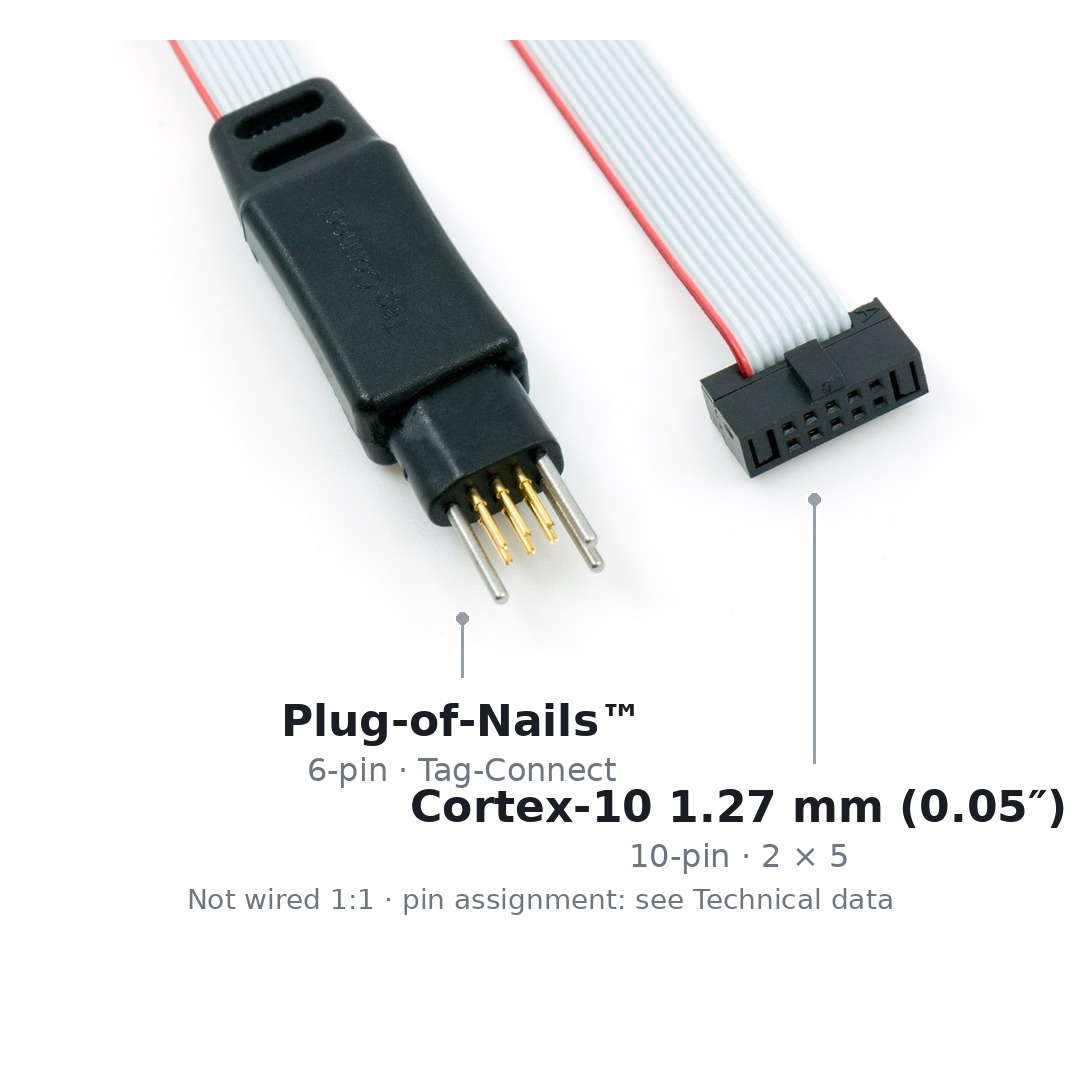

6-Pin-TC2030-NL-Plug-of-Nails™-Kabel ohne Legs ("No Legs") für ARM-Cortex- Ziele. 10-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im FTSH-105-Format, spart über 66 % Platinenfläche gegenüber klassischen FTSH-105-Mikrosteckern.

6-Pin-TC2030-NL-Plug-of-Nails™-Kabel ohne Legs für ARM-Cortex-Ziele — mit werkseitig umgekehrt bestücktem 10-poligem Ribbon-Stecker mit 1,27 mm (0,05″), speziell für Atmel-ICE.

6-Pin-TC2030-NL-Kabel ohne Legs für STM32-Ziele mit STLINK-V3/STLINK-V3MINI. 14-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im STDC14-(FTSH-107-)Format, überträgt SWD inklusive SWO-Signal.

6-Pin-TC2030-Kabel mit Legs für STM32-Ziele mit STLINK-V3/STLINK-V3MINI. 14-poliger Ribbon-Stecker mit 1,27 mm (0,05″) im STDC14-(FTSH-107-)Format, überträgt SWD inklusive SWO-Signal.

6-Pin-Plug-of-Nails™-Kabel mit Legs („Legged") und 6-Pin-2,54-mm-Wannenstecker (0,1″) (IDC) zum Host. Rastet direkt in ein PCB-Footprint ein — kein Gegenstecker auf der Zielplatine nötig.

Wie TC2030-IDC — sechs Kontakte auf der Platine, sechspoliger 2,54-mm-Stecker (0,1″) am Debugger —, aber mit 254 mm (10″) statt Standardlänge — für größeren Abstand zwischen Debugger und Zielplatine.

6-Pin-Plug-of-Nails™-Kabel ohne Legs ("No Legs") mit 6-Pin-2,54-mm-Wannenstecker (0,1″). Footprint etwa in der Größe eines 0805-SMT-Widerstands.
