ECV3-10-IDC-STDC14 · 10-Pin-Edge-Connect auf STDC14

Kurzbeschreibung

Edge-Connect™-Kabel mit zehn Kontakten an der Platinenkante, das auf dem STDC14-Stecker endet — dem vierzehnpoligen Anschluss mit 1,27 mm (0,05″) der ST-Debugger STLINK-V3 und STLINK-V3MINI. Führt JTAG und SWD.

Anschlüsse

Belegung: TC2050 1–10 auf STDC14 3–12, Pins 1, 2, 13 und 14 unbelegt — die vollständige Tabelle steht im Reiter „Technische Daten".

Kompatibel: ST-LINK V3, V3MINI und V3SET sowie andere Debugger mit 14-poligem 1,27-mm-Anschluss (STDC14, FTSH-107-Bauform).

Nicht oder nicht direkt kompatibel

• 20-polig, 2 × 10, 2,54 mm (0,1″) — ARM-Anschluss, z. B. SEGGER J-Link, Keil ULINK, ST-LINK/V2: über die Adapterplatine COLL-ARM20-14P-050
• 10-polig, 2 × 5, 1,27 mm (0,05″) — Cortex-Anschluss, z. B. Keil ULINK2: ECV3-10-IDC-050
• 10-polig, 2 × 5, 2,54 mm (0,1″) — z. B. PEmicro Multilink, USB-Blaster: ECV3-10-IDC
• 20-polig, 2 × 10, 1,27 mm (0,05″) — z. B. Keil ULINK2: ECV3-10-IDC-050-20

Verwechslungsgefahr: Der ST-LINK/V2 und die älteren ST-LINKs tragen einen 20-poligen 2,54-mm-Anschluss, nicht diesen.

Technische Daten

• Protokolle: JTAG und SWD
• Auf der Zielplatine nötig: eine nicht durchkontaktierte Positionierbohrung

Wofür Sie es brauchen

Edge-Connect setzt die Kontakte an die Kante der Leiterplatte statt auf ihre Oberfläche. Auf der Zielplatine entfällt der Steckverbinder vollständig — es bleiben die metallisierten Halbbohrungen an der Kante und ein Loch zur Führung.

Zehn Kontakte statt sechs bedeuten: JTAG ist möglich, nicht nur SWD. Wer eine Kette aus mehreren Bausteinen bedient oder auf Trace-Signale angewiesen ist, braucht diese Ausführung.

Wie die Pins zugeordnet sind

Der STDC14 hat vierzehn Stifte, die Platinenseite zehn Kontakte. Die Zuordnung ist geradlinig, aber verschoben:

• STDC14-Pin 3 bis 12 liegen auf ECV3-10-Pin 1 bis 10
• STDC14-Pin 1, 2, 13 und 14 sind nicht belegt
• Als Formel: ECV3-10-Pin n liegt auf STDC14-Pin n + 2

Diesen Versatz sollten Sie kennen, bevor Sie am Oszilloskop messen oder ein Signal von Hand nachverfolgen — sonst zählen Sie am falschen Ende.

Bei diesen Geräten im Einsatz

STLINK-V3SET · STLINK-V3 · STLINK-V3MINI — jeweils für ST STM32 über JTAG und SWD am ST-14-Anschluss

Maßgeblich ist der Anschluss, nicht der Gerätename: Vergleichen Sie den Stecker Ihres Geräts mit der Tabelle oben. Trägt es einen anderen, führt der Weg über eine Adapterplatine.

Lieferumfang

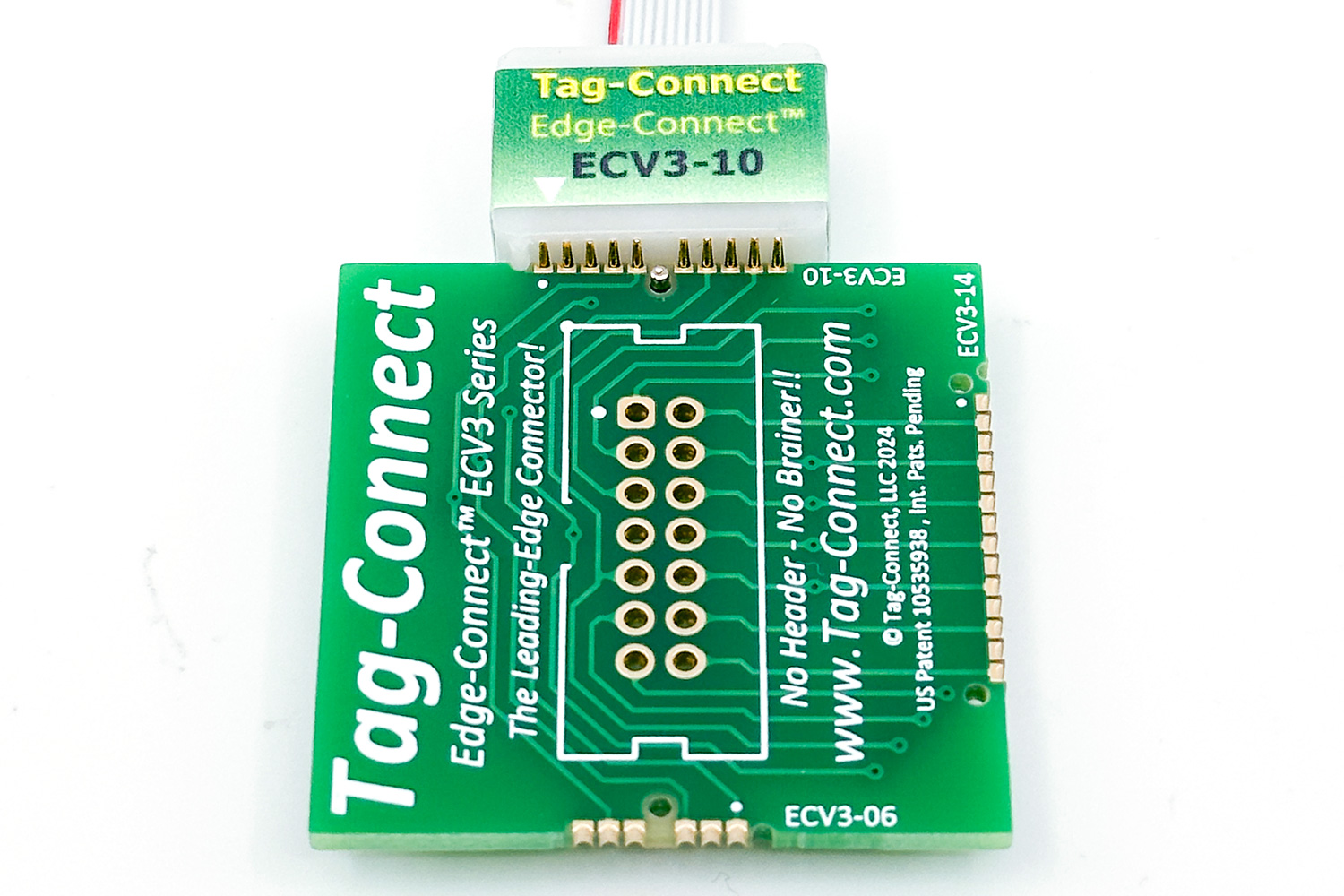

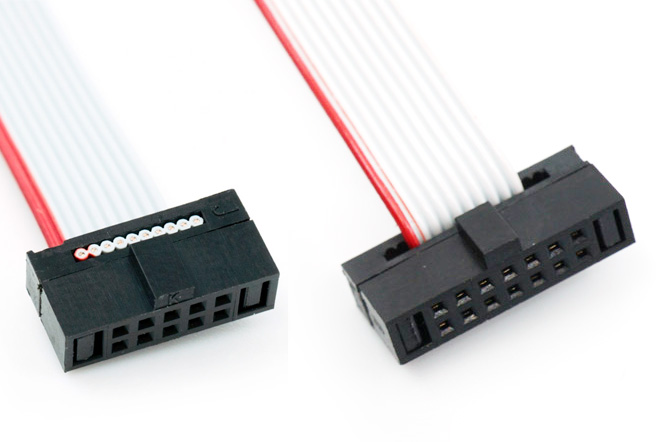

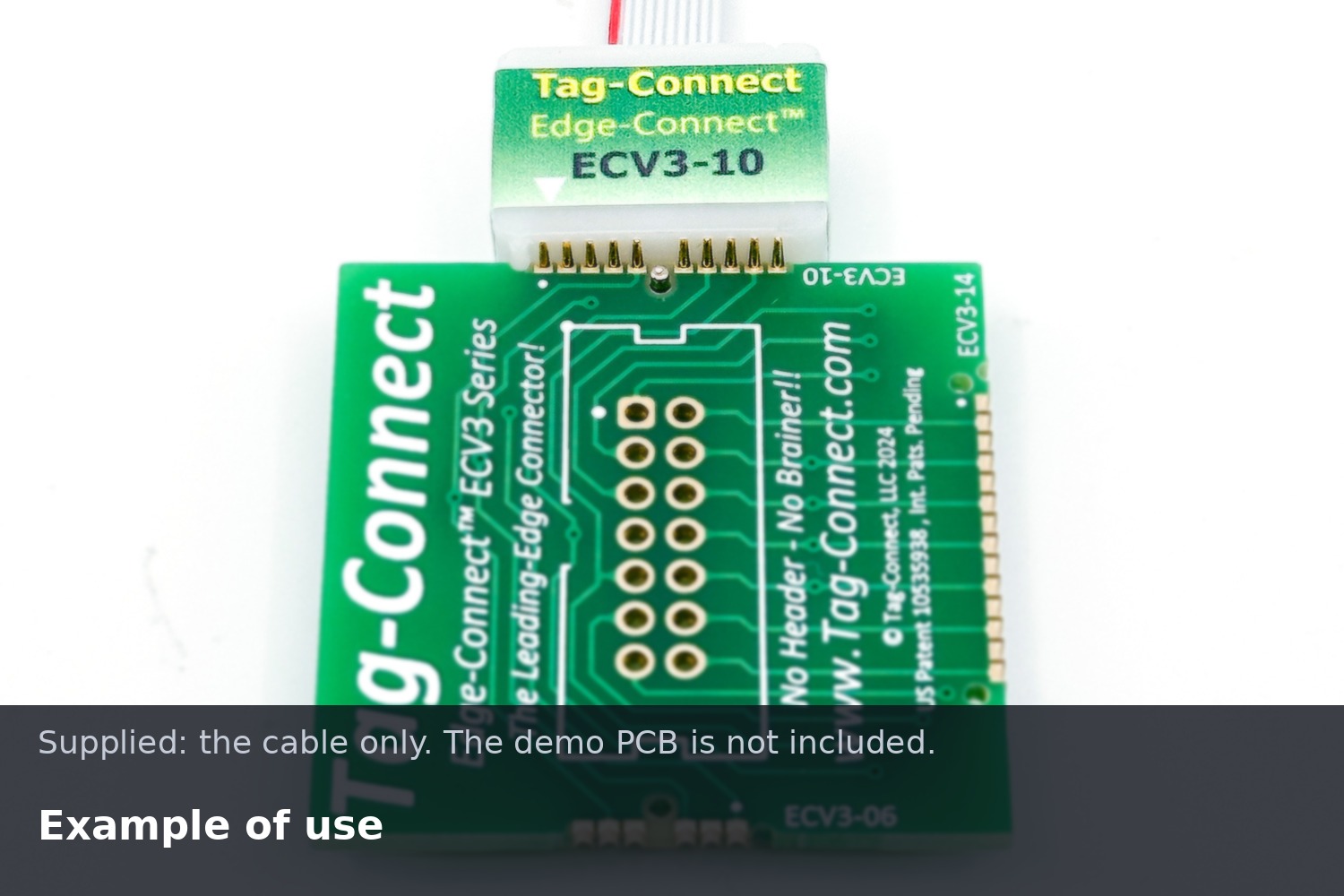

Kabel mit Edge-Connect™-Steckverbinder und IDC-Stecker. Die Demo-Platine auf den Herstellerbildern ist nicht enthalten und wird getrennt bestellt.

Varianten

ECV3-06-CTX-STDC14 — sechs Kontakte an der Platinenkante, ebenfalls auf STDC14, nur SWD. ECV3-10-IDC — zehnpoliger 2,54-mm-Stecker (0,1″). ECV3-10-IDC-050 — zehnpolig im 1,27-mm-Raster (0,05″).

Werden alle vierzehn Pins auf der Zielplatine gebraucht, ist das ECV3-14-IDC das passende Kabel. Es steht nicht in unserem Lagersortiment — sprechen Sie uns an, wir beschaffen es.
