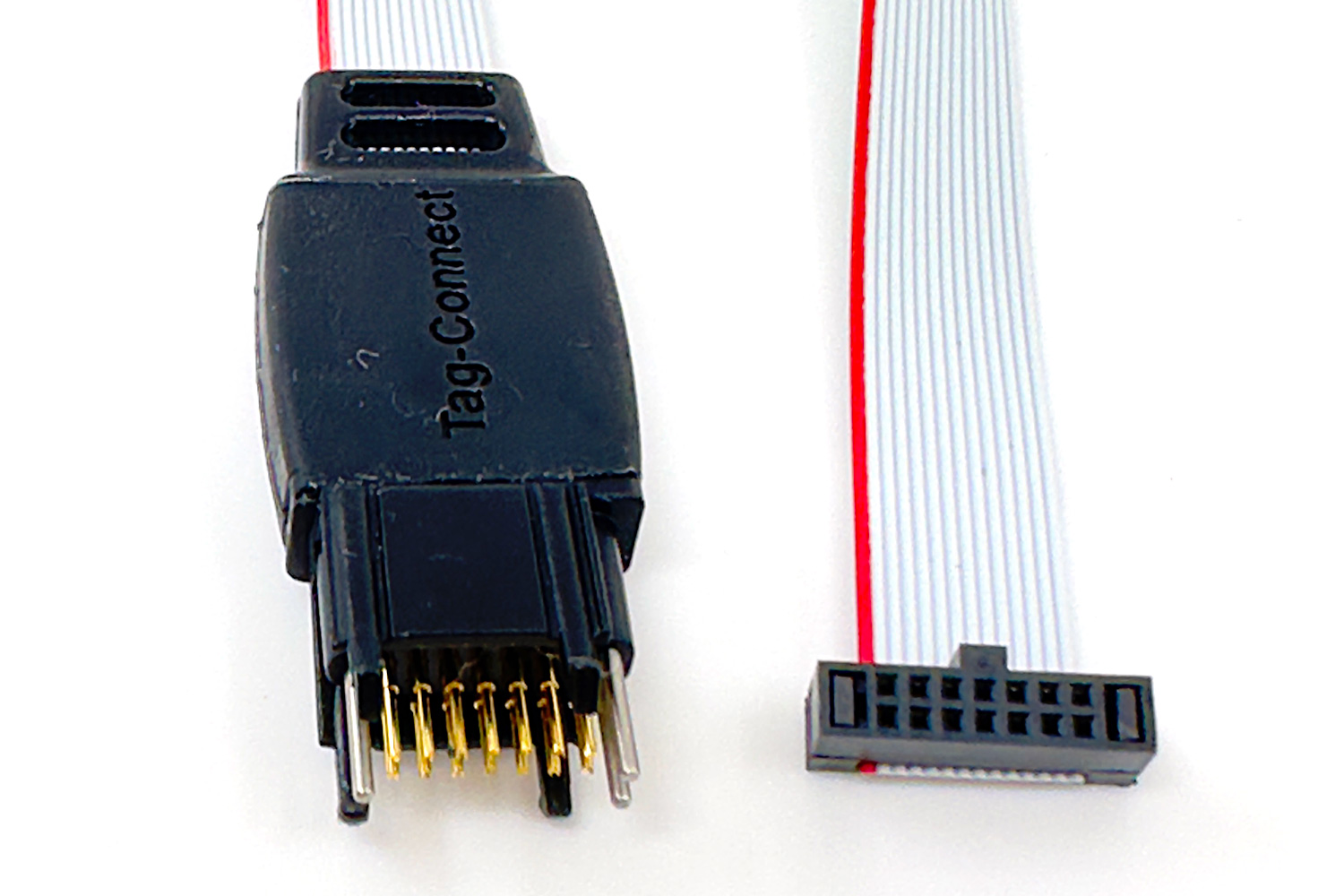

TC2070-IDC-050 · 14-Pin-Kabel mit 1,27-mm-Stecker (0,05″)
68,00 €
- Ab 1 Stück: 68,00 € / Stück
Versandfertig in 7 Tagen, Lieferzeit 1-3 Tage
Produktinformationen "TC2070-IDC-050 · 14-Pin-Kabel mit 1,27-mm-Stecker (0,05″)"
Kurzbeschreibung
14-Pin-Plug-of-Nails™-Kabel mit Legs, das im 1,27-mm-Raster (0,05″) endet — die schmale Bauform für Debugger mit feinem IDC-Stecker.

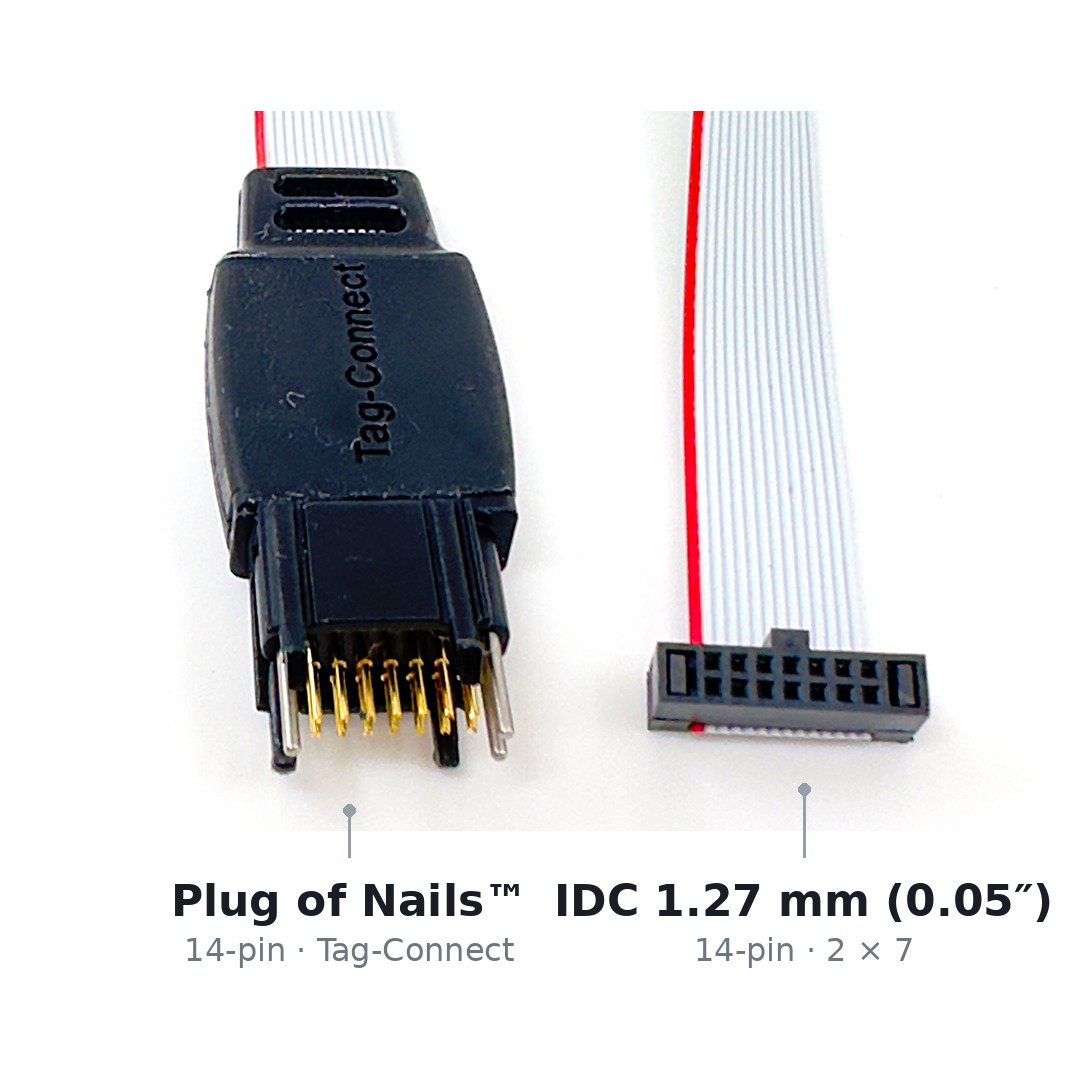

Anschlüsse
| Seite | Pins | Steckverbinder | Raster |
|---|---|---|---|
| Platine (Tag-Connect) | 14 | Kontaktbild TC2070, mit Legs | 1,27 mm (0,05″) |
| Debugger | 14 | Buchse, 2 × 7 | 1,27 mm (0,05″) |
Belegung: Kontakt n liegt auf Stecker-Pin n, das Kabel ist 1:1 durchverbunden.
Kompatibel: Debugger mit 14-poligem 1,27-mm-Stiftstecker. Das Raster ist dasselbe wie beim STDC14 des ST-LINK V3; welche Signale auf welchem Pin liegen, entscheidet Ihr Gerät.
Nicht oder nicht direkt kompatibel
- 14-polig, 2 × 7, 2,54 mm (0,1″): TC2070-IDC
- 20-polig, 2 × 10, 2,54 mm (0,1″) — ARM-Anschluss, z. B. SEGGER J-Link, Keil ULINK, ST-LINK/V2: über die Adapterplatine COLL-ARM20-14P-050
Technische Daten
- Pin-Abstand am IDC-Ende: 1,27 mm (0,05″)
Der Unterschied zum TC2070-IDC
Beide Kabel haben dieselbe Seite zur Leiterplatte — dasselbe 14-Pin-Kontaktbild, dieselben Legs. Verschieden ist allein das andere Ende: Das TC2070-IDC trägt einen 2,54-mm-Stecker (0,1″), dieses hier einen im halben Raster. Welches Sie brauchen, entscheidet also nicht Ihre Platine, sondern Ihr Debugger.
Wenn Sie unsicher sind: Messen Sie den Abstand zwischen zwei benachbarten Stiften an Ihrem Programmiergerät. 2,54 mm bedeutet TC2070-IDC, 1,27 mm dieses Kabel.
Anwendung
Für 14-polige Ziele, deren Debugger einen 1,27-mm-Anschluss (0,05″) mitbringt. Bei kompakten Programmiergeräten ist das der Regelfall, weil der feine Stecker weniger Platz auf der Gehäusefront braucht.
Für ST-LINK V3
Der 14-polige 1,27-mm-Stecker (0,05″) ist der STDC14 von ST-LINK V3, V3SET und V3MINI. Mit allen 14 Pins verbunden kommen neben SWD und JTAG auch die beiden UART-Leitungen des Virtual COM Port (STDC14 Pin 13/14) auf die Platine — das können die 6- und 10-poligen STDC14-Kabel nicht.
Varianten
TC2070-IDC — dasselbe Kabel mit 2,54-mm-Stecker (0,1″). TC2070-IDC-NL-050 — dieses Kabel ohne Legs. TC2070-IDC-NL — 2,54-mm-Stecker (0,1″), ohne Legs.
Zum Zählschema der 14-poligen Familie: Warum der sechspolige Tag-Connect anders zählt
| Bauform: | IDC-Kabelende, Legged |
|---|
