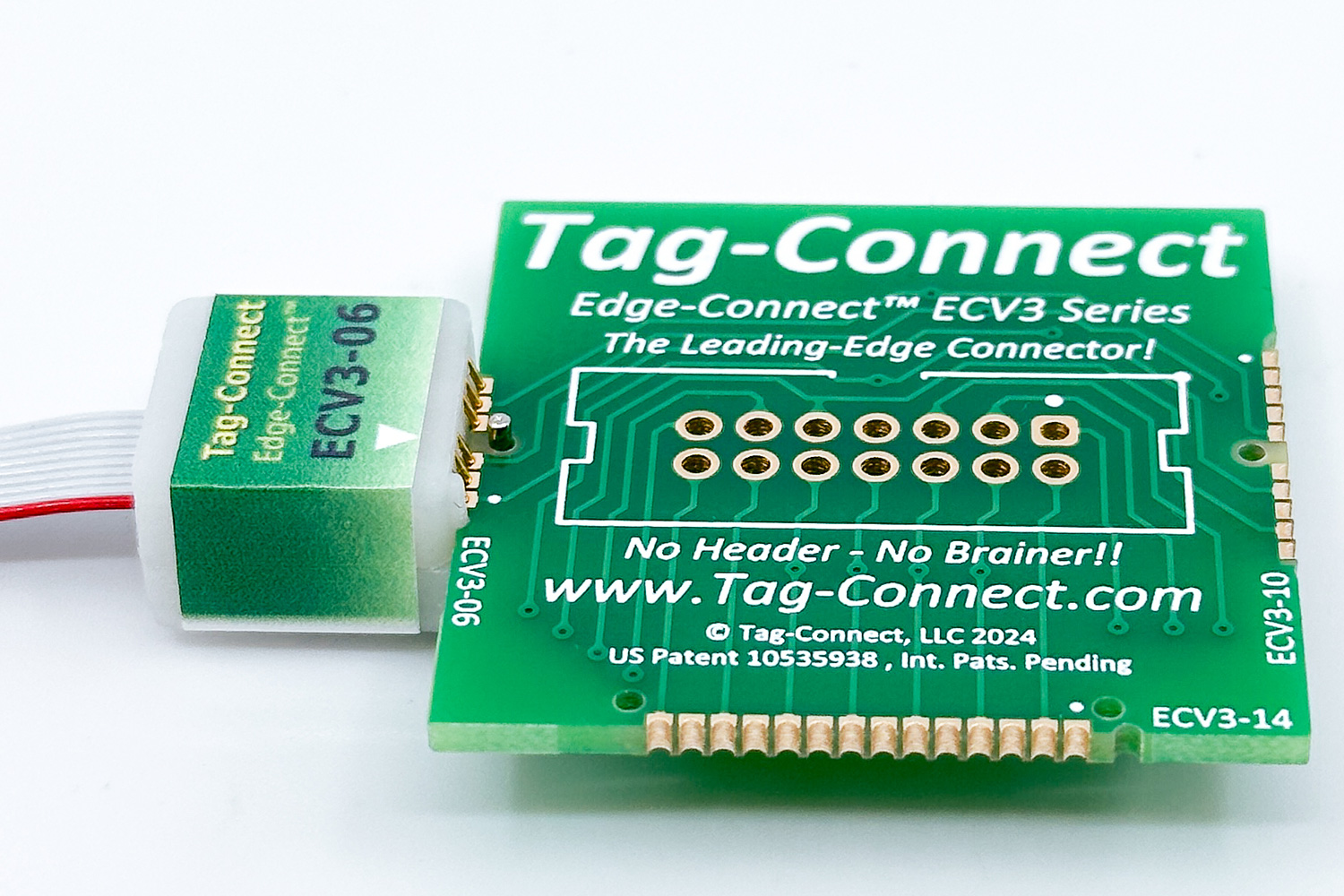

ECV3-06-CTX-STDC14 · 6-Pin-Edge-Connect auf STDC14

Kurzbeschreibung

Edge-Connect™-Kabel mit sechs Kontakten an der Platinenkante, das auf dem STDC14-Stecker endet — dem vierzehnpoligen Anschluss mit 1,27 mm (0,05″) der ST-Debugger STLINK-V3 und STLINK-V3MINI.

Anschlüsse

Belegung: TC2030 1–6 auf STDC14 3, 4, 6, 8, 12 und GND auf 5, 7 — die vollständige Tabelle steht im Reiter „Technische Daten".

Kompatibel: ST-LINK V3, V3MINI und V3SET sowie andere Debugger mit 14-poligem 1,27-mm-Anschluss (STDC14, FTSH-107-Bauform).

Nicht oder nicht direkt kompatibel

• 20-polig, 2 × 10, 2,54 mm (0,1″) — ARM-Anschluss, z. B. SEGGER J-Link, Keil ULINK, ST-LINK/V2: über die Adapterplatine COLL-ARM20-14P-050
• 10-polig, 2 × 5, 1,27 mm (0,05″) — Cortex-Anschluss, z. B. Keil ULINK2: ECV3-06-CTX
• 6-polig, 2 × 3, 2,54 mm (0,1″): ECV3-06-IDC

Verwechslungsgefahr: Der ST-LINK/V2 und die älteren ST-LINKs tragen einen 20-poligen 2,54-mm-Anschluss, nicht diesen.

Technische Daten

• Protokoll: SWD
• Auf der Zielplatine nötig: eine nicht durchkontaktierte Positionierbohrung

Wofür Sie es brauchen

Edge-Connect setzt die Kontakte an die Kante der Leiterplatte statt auf ihre Oberfläche. Auf der Zielplatine entfällt der Steckverbinder vollständig — es bleiben die metallisierten Halbbohrungen an der Kante und ein Loch zur Führung.

Die vierzehn Stifte am STLINK-V3 führen mehr als SWD braucht. Dieses Kabel greift die dafür nötigen Signale ab und führt sechs davon an die Kante Ihrer Platine.

Wenn Sie den STLINK-V3 einsetzen

ST hat mit dem STLINK-V3 auf den STDC14 gewechselt — einen 14-poligen Stecker im 1,27-mm-Raster (0,05″). Der ältere ST-LINK/V2 trägt dagegen den 20-poligen 2,54-mm-Anschluss (0,1″). Beide sitzen am selben STM32, brauchen aber verschiedene Kabel.

Prüfen Sie deshalb den Debugger, nicht den Prozessor: Ein schmaler, vierzehnpoliger Stecker mit 1,27 mm Stiftabstand bedeutet dieses Kabel.

Bei diesen Geräten im Einsatz

STLINK-V3SET · STLINK-V3 · STLINK-V3MINI — jeweils für ST STM32 über SWD am ST-14-Anschluss

Maßgeblich ist der Anschluss, nicht der Gerätename: Vergleichen Sie den Stecker Ihres Geräts mit der Tabelle oben. Trägt es einen anderen, führt der Weg über eine Adapterplatine.

Lieferumfang

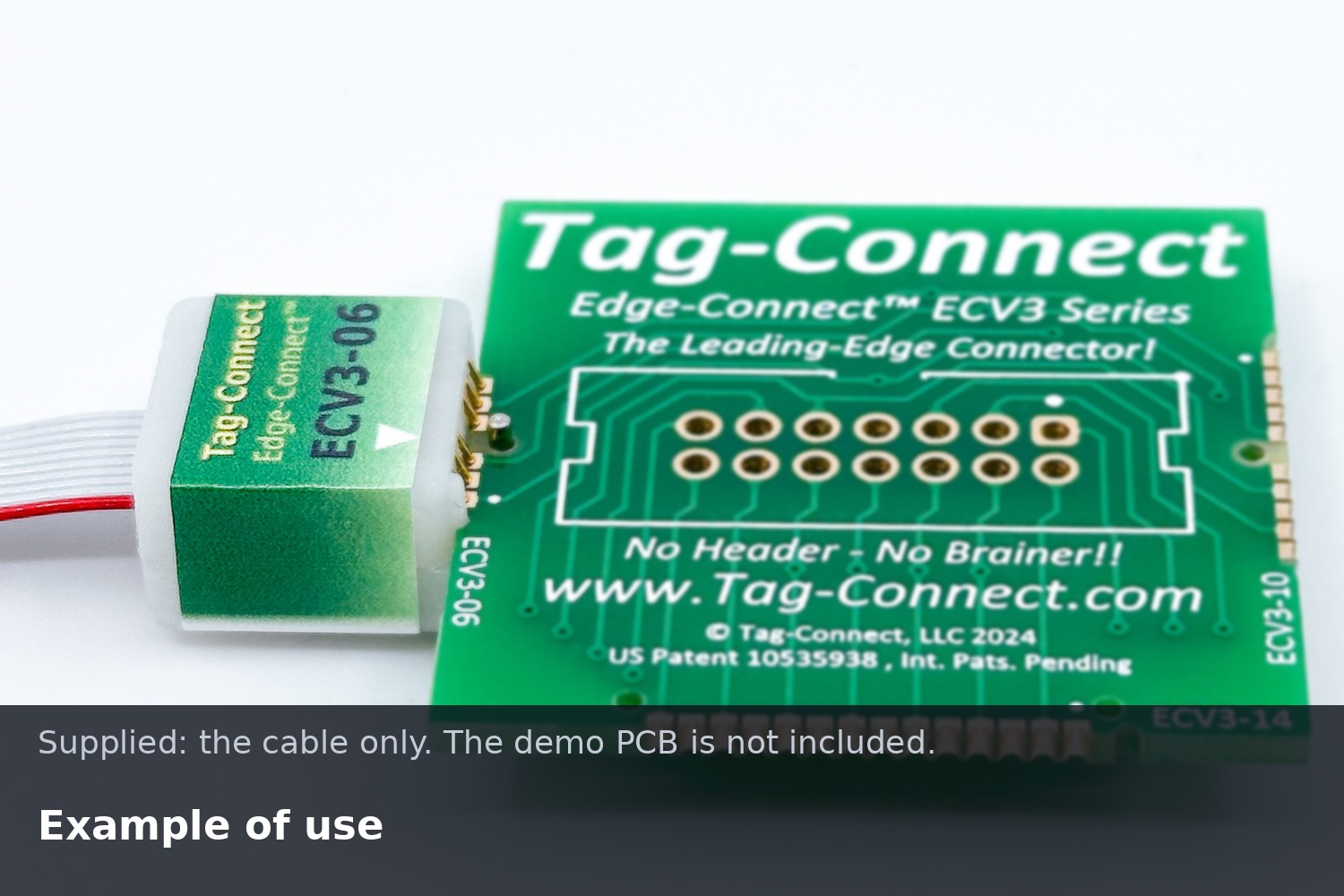

Kabel mit Edge-Connect™-Steckverbinder und IDC-Stecker. Die Demo-Platine auf den Herstellerbildern ist nicht enthalten und wird getrennt bestellt.

Varianten

ECV3-06-CTX — dieselbe Platinenseite, aber zehnpoliger Cortex-Stecker. ECV3-10-IDC-STDC14 — zehn Kontakte an der Platinenkante, ebenfalls auf STDC14.

Werden alle vierzehn Pins auf der Zielplatine gebraucht, ist das ECV3-14-IDC das passende Kabel. Es steht nicht in unserem Lagersortiment — sprechen Sie uns an, wir beschaffen es.

Zum Zählschema der Steckverbinder: Warum der sechspolige Tag-Connect anders zählt
