ECV3-14-2AP-IDC-050 · 14-Pin-Edge-Connect auf 1,27-mm-IDC (0,05″)

Kurzbeschreibung

Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf einem 1,27-mm-IDC-Stecker (0,05″) endet — dem schmalen Flachbandanschluss im 1,27-mm-Raster.

Technische Daten

• Platinenseite: ECV3-14 Edge-Connect™, 14 Kontakte, zwei Führungsstifte
• Debuggerseite: 14-Pin-IDC, weiblich, Raster 1,27 mm (0,05″)
• Rastermaß der Kantenkontakte: 1,27 mm

Wofür Sie es brauchen

Edge-Connect setzt die Kontakte an die Kante der Leiterplatte statt auf ihre Oberfläche. Auf der Zielplatine entfällt der Steckverbinder vollständig — es bleiben die metallisierten Halbbohrungen an der Kante und die Bohrungen für die Führung. Das spart Platz und die Kosten eines Bauteils auf jeder gefertigten Platine.

Was „2AP" bedeutet

Zwei Führungsstifte statt einem. Der Steckverbinder kann damit nicht verkantet aufgesetzt werden und sitzt auch bei wiederholtem Stecken reproduzierbar. Tag-Connect empfiehlt diese Ausführung für alle Neuentwicklungen mit dem vierzehnpoligen Edge-Connect.

Wichtig zur Verträglichkeit

ECV3 ist die dritte Generation und nicht kompatibel zu den früheren Edge-Connect-Familien. Wer eine ältere Platine bestückt, braucht das ältere Kabel — beide bleiben lieferbar.

Lieferumfang

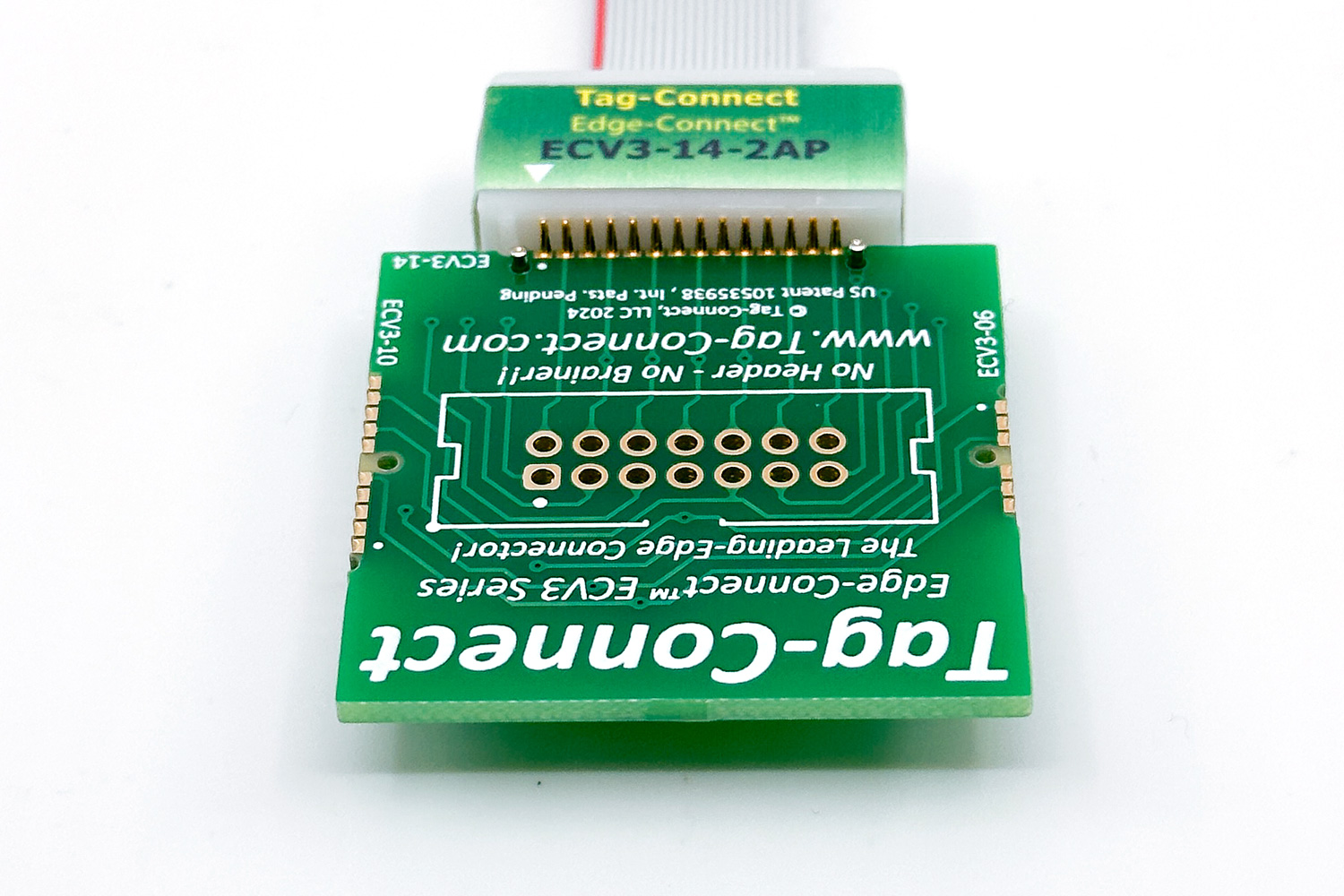

Kabel mit Edge-Connect™-Steckverbinder und IDC-Stecker. Die Demo-Platine auf den Herstellerbildern ist nicht enthalten.

Hinweis des Herstellers

Wo ein Debugger vierzehnpolige Stecker ohnehin nativ verwendet — MSP430, DSPs von TI und ADI, Renesas-Mikrocontroller —, gibt es bei Tag-Connect Alternativen, die das Kontaktbild auf der Platine oft noch kleiner ausfallen lassen. Sprechen Sie uns an, wenn Sie das prüfen möchten.

Abgrenzung zum ECV3-14-2AP-ETM

Beide enden im 1,27-mm-Raster (0,05″), die Stecker sehen sich ähnlich. Verschieden ist die Pinzahl: Dieses Kabel hat 14 Pins und führt JTAG und SWD — alles, was zum Flashen, für Haltepunkte und Schrittbetrieb nötig ist.

Das ECV3-14-2AP-ETM hat stattdessen 20 Pins (Cortex-20) und führt zusätzlich die Trace-Signale. Die braucht nur, wer den Programmablauf mitschneiden will. Für alles andere ist dieses Kabel das schmalere und verbreitetere.

Zählen Sie im Zweifel die Stifte an Ihrem Debugger: 14 oder 20.

Die Familie auf einen Blick

Alle vier Ausführungen haben dieselbe Seite zur Platine. Verschieden ist allein der Stecker am Debugger:

Es entscheidet also nicht Ihre Platine, sondern Ihr Debugger. Messen Sie im Zweifel den Stiftabstand am Programmiergerät.

Zum Zählschema der Steckverbinder: Warum der sechspolige Tag-Connect anders zählt
