ECV3-14-2AP-IDC-2MM · 14-Pin-Edge-Connect auf 2-mm-IDC

Kurzbeschreibung

Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf einem 2-mm-IDC-Stecker endet — dem Raster zwischen 1,27 mm (0,05″) und 2,54 mm (0,1″).

Anschlüsse

Belegung: Kontakt n liegt auf Stecker-Pin n, das Kabel ist 1:1 durchverbunden — die vollständige Tabelle steht im Reiter „Technische Daten".

Kompatibel: Debugger mit 14-poligem 2-mm-Stiftstecker.

Nicht oder nicht direkt kompatibel

• 14-polig, 2 × 7, 1,27 mm (0,05″): ECV3-14-2AP-IDC-050
• 14-polig, 2 × 7, 2,54 mm (0,1″): ECV3-14-2AP-IDC
• 20-polig, 2 × 10, 1,27 mm (0,05″) — Cortex mit Trace, z. B. Keil ULINK Pro: ECV3-14-2AP-ETM

Verwechslungsgefahr: Zwischen 2 mm und 2,54 mm liegen je Pin nur 0,54 mm — über sieben Pins in einer Reihe sind das gut 3 mm. Messen Sie nach, wenn Sie unsicher sind.

Wofür Sie es brauchen

Edge-Connect setzt die Kontakte an die Kante der Leiterplatte statt auf ihre Oberfläche. Auf der Zielplatine entfällt der Steckverbinder vollständig — es bleiben die metallisierten Halbbohrungen an der Kante und die Bohrungen für die Führung. Das spart Platz und die Kosten eines Bauteils auf jeder gefertigten Platine.

Was „2AP" bedeutet

Zwei Führungsstifte statt einem. Der Steckverbinder kann damit nicht verkantet aufgesetzt werden und sitzt auch bei wiederholtem Stecken reproduzierbar. Tag-Connect empfiehlt diese Ausführung für alle Neuentwicklungen mit dem vierzehnpoligen Edge-Connect.

Wichtig zur Verträglichkeit

ECV3 ist die dritte Generation und nicht kompatibel zu den früheren Edge-Connect-Familien. Wer eine ältere Platine bestückt, braucht das ältere Kabel — beide bleiben lieferbar.

Lieferumfang

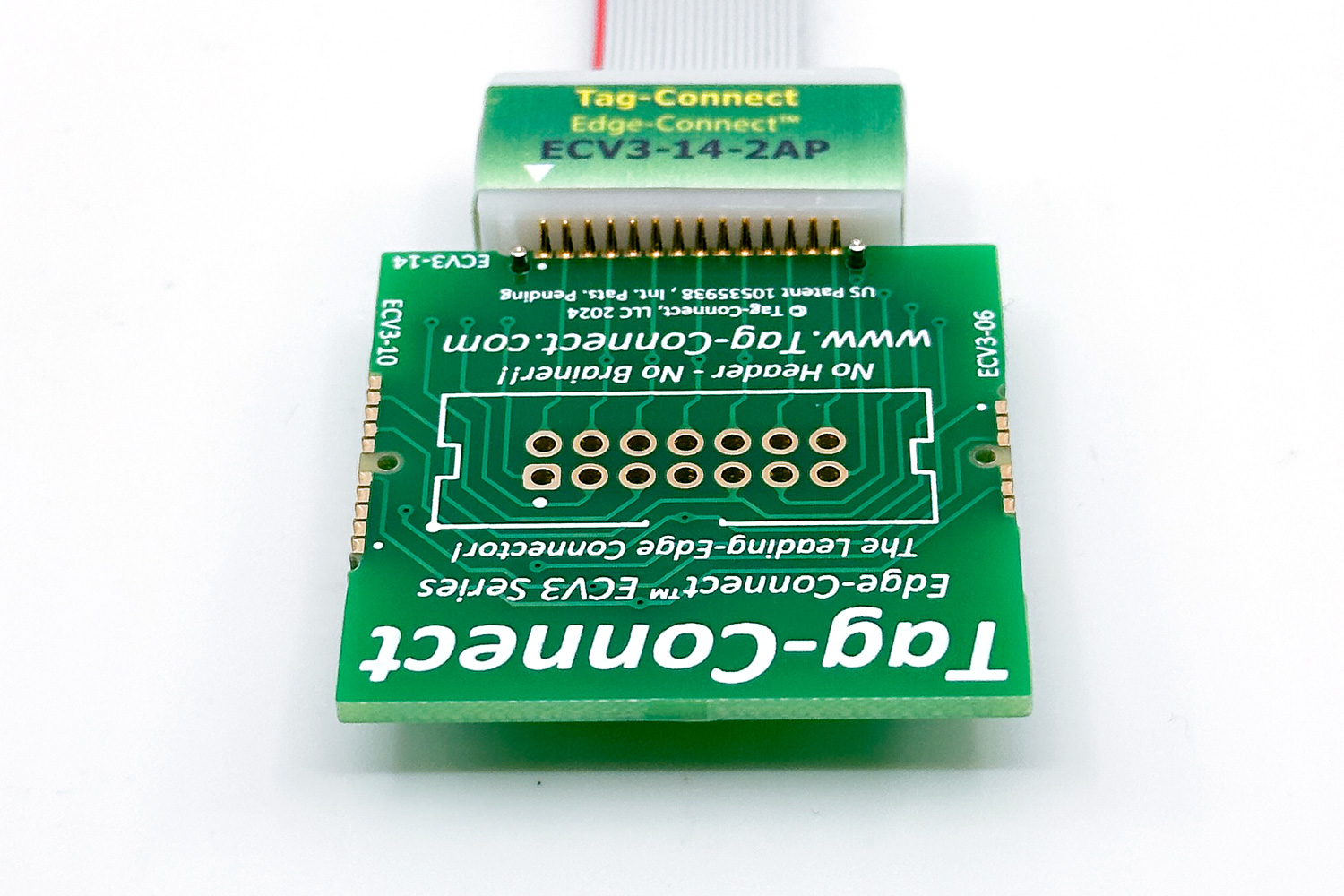

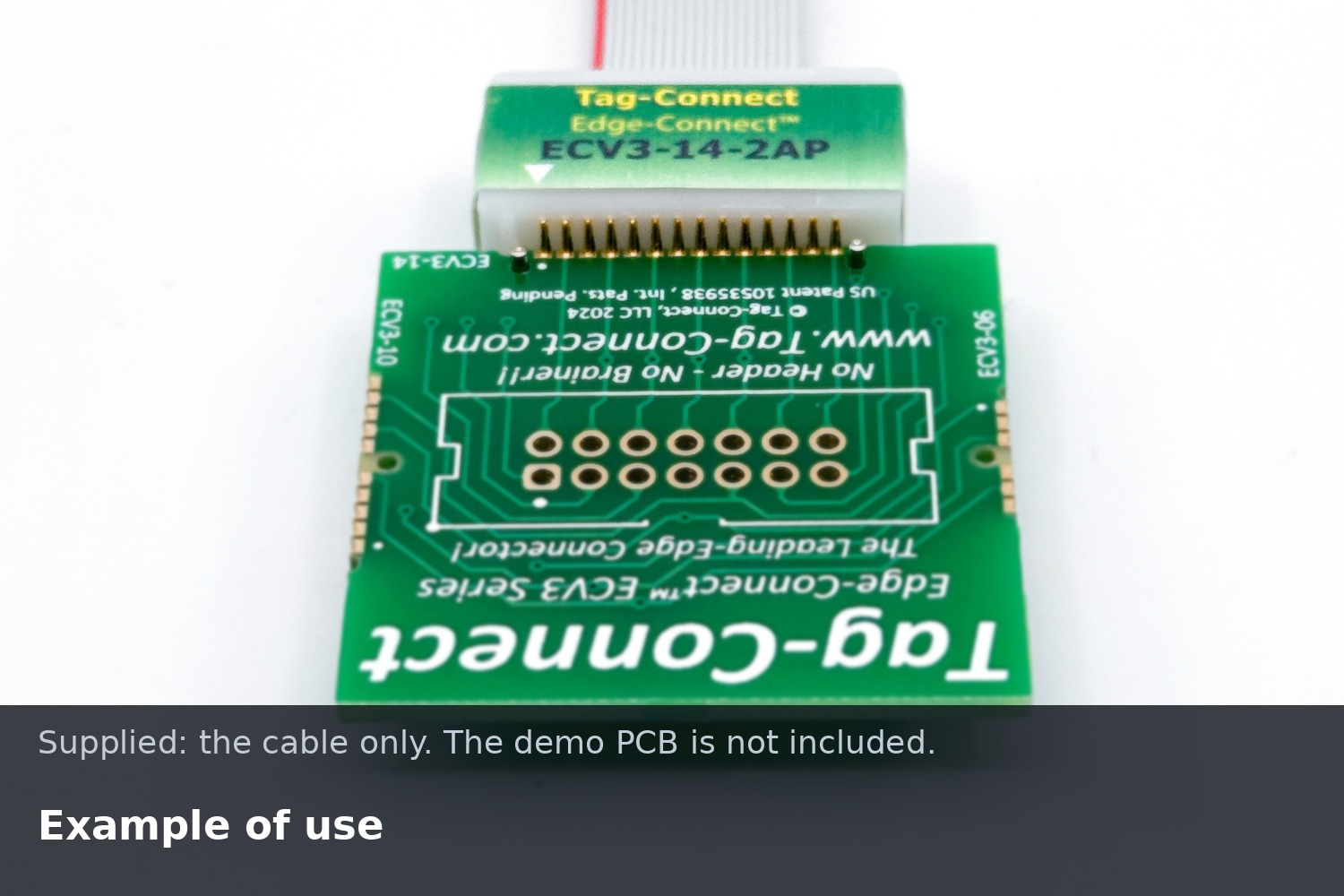

Kabel mit Edge-Connect™-Steckverbinder und IDC-Stecker. Die Demo-Platine auf den Herstellerbildern ist nicht enthalten.

Zum 2-mm-Raster

2 mm liegt zwischen den beiden gängigen Rastern 1,27 mm (0,05″) und 2,54 mm (0,1″). Die drei sind nicht untereinander steckbar — der Unterschied zu 1,27 mm ist mit bloßem Auge kaum zu sehen. Messen Sie im Zweifel nach.

Die Familie auf einen Blick

Alle vier Ausführungen haben dieselbe Seite zur Platine. Verschieden ist allein der Stecker am Debugger:

Es entscheidet also nicht Ihre Platine, sondern Ihr Debugger. Messen Sie im Zweifel den Stiftabstand am Programmiergerät.
