ECV3-14-2AP-IDC · 14-Pin-Edge-Connect auf 2,54-mm-IDC (0,1″)
92,00 €
- Ab 1 Stück: 92,00 € / Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage
Nur noch 3 Stück auf Lager
Produktinformationen "ECV3-14-2AP-IDC · 14-Pin-Edge-Connect auf 2,54-mm-IDC (0,1″)"
Kurzbeschreibung
Vierzehnpoliger Edge-Connect™ mit zwei Führungsstiften, der auf einem 2,54-mm-IDC-Stecker (0,1″) endet — dem klassischen Flachbandanschluss im 2,54-mm-Raster.
Anschlüsse
| Seite | Pins | Steckverbinder | Raster |
|---|---|---|---|
| Platine (Tag-Connect) | 14 | Kantenkontakte ECV3-14 (Edge-Connect™), zwei Führungsstifte | 1,27 mm (0,05″) |
| Debugger | 14 | Buchse, 2 × 7 | 2,54 mm (0,1″) |
Belegung: Kontakt n liegt auf Stecker-Pin n, das Kabel ist 1:1 durchverbunden — die vollständige Tabelle steht im Reiter „Technische Daten".
Kompatibel: Debugger mit 14-poligem 2,54-mm-Stiftstecker.
Nicht oder nicht direkt kompatibel
- 14-polig, 2 × 7, 1,27 mm (0,05″): ECV3-14-2AP-IDC-050
- 14-polig, 2 × 7, 2 mm: ECV3-14-2AP-IDC-2MM
- 20-polig, 2 × 10, 1,27 mm (0,05″) — Cortex mit Trace, z. B. Keil ULINK Pro: ECV3-14-2AP-ETM
Wofür Sie es brauchen
Edge-Connect setzt die Kontakte an die Kante der Leiterplatte statt auf ihre Oberfläche. Auf der Zielplatine entfällt der Steckverbinder vollständig — es bleiben die metallisierten Halbbohrungen an der Kante und die Bohrungen für die Führung. Das spart Platz und die Kosten eines Bauteils auf jeder gefertigten Platine.
Was „2AP" bedeutet
Zwei Führungsstifte statt einem. Der Steckverbinder kann damit nicht verkantet aufgesetzt werden und sitzt auch bei wiederholtem Stecken reproduzierbar. Tag-Connect empfiehlt diese Ausführung für alle Neuentwicklungen mit dem vierzehnpoligen Edge-Connect.
Wichtig zur Verträglichkeit
ECV3 ist die dritte Generation und nicht kompatibel zu den früheren Edge-Connect-Familien. Wer eine ältere Platine bestückt, braucht das ältere Kabel — beide bleiben lieferbar.
Lieferumfang

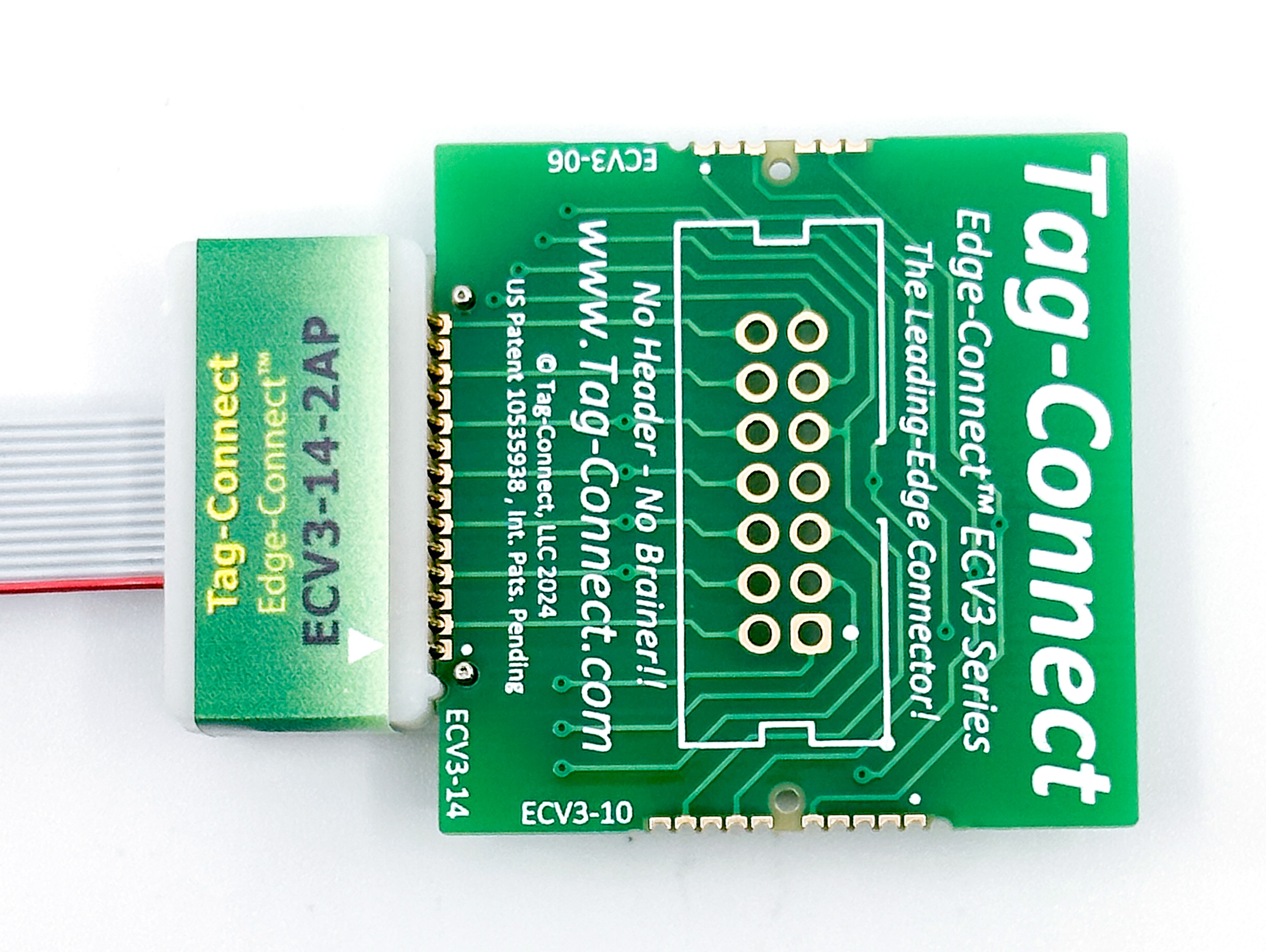

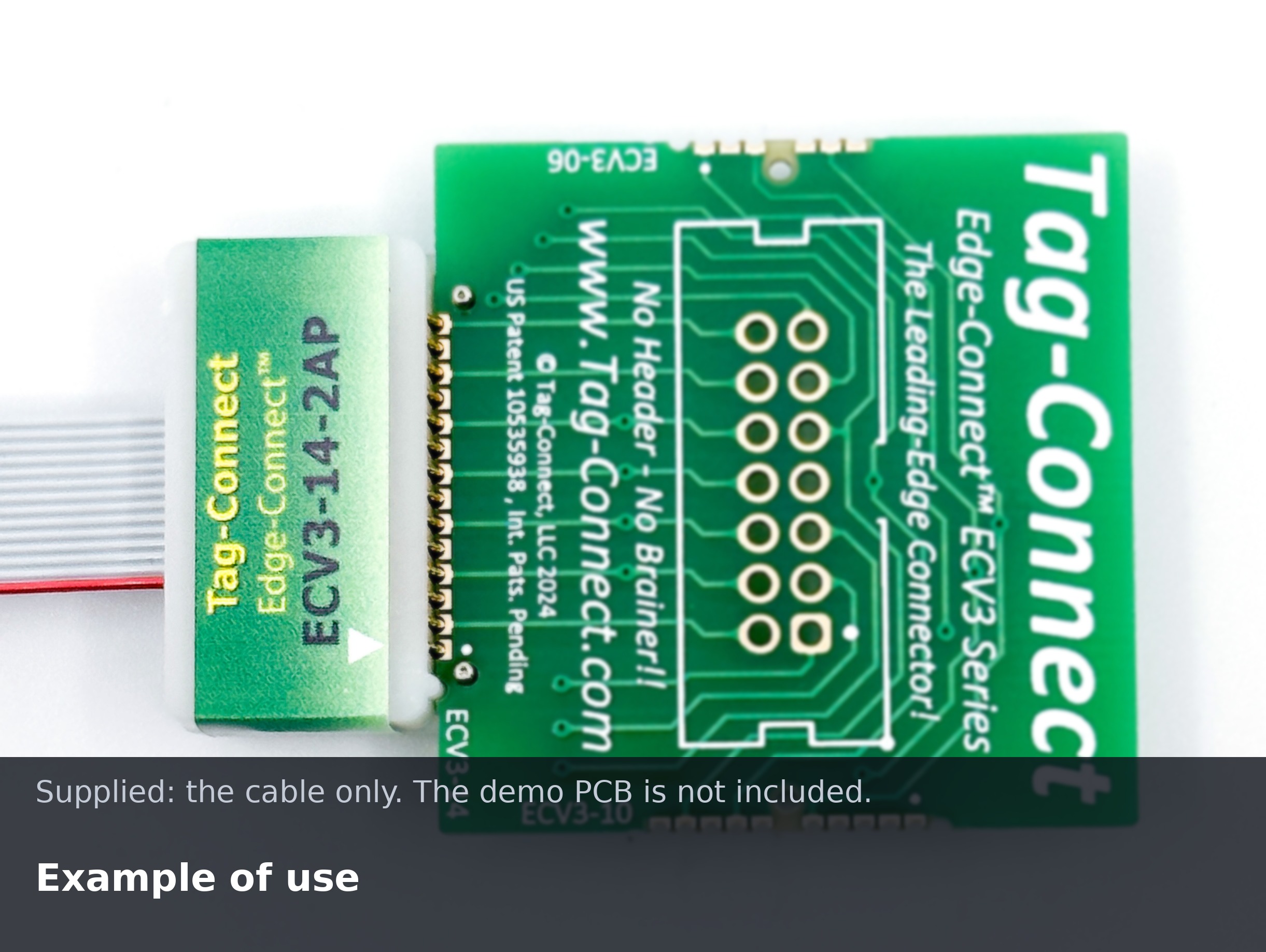

Kabel mit Edge-Connect™-Steckverbinder und IDC-Stecker. Die Demo-Platine auf den Herstellerbildern ist nicht enthalten.
Die Familie auf einen Blick
Alle vier Ausführungen haben dieselbe Seite zur Platine. Verschieden ist allein der Stecker am Debugger:
| Artikel | Debuggerseite |
|---|---|
| ECV3-14-2AP-IDC | 14-Pin, 2,54 mm (0,1″) |
| ECV3-14-2AP-IDC-050 | 14-Pin, 1,27 mm (0,05″) |
| ECV3-14-2AP-IDC-2MM | 14-Pin, 2 mm |
| ECV3-14-2AP-ETM | 20-Pin Cortex-20, mit Trace |
Es entscheidet also nicht Ihre Platine, sondern Ihr Debugger. Messen Sie im Zweifel den Stiftabstand am Programmiergerät.
Zum Zählschema der Steckverbinder: Warum der sechspolige Tag-Connect anders zählt
| Bauform: | ECV3 Edge Connector, IDC-Kabelende |
|---|
Datenblatt mit unserem Hinweisblatt (PDF — Herstellerzeichnung mit vorangestelltem Hinweis von uns)
Belegung
| IDC | ECV3-14 |
|---|---|
| 1 | 1 |
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| 9 | 9 |
| 10 | 10 |
| 11 | 11 |
| 12 | 12 |
| 13 | 13 |
| 14 | 14 |
Das Kabel ist 1:1 durchverbunden: Kantenkontakt n liegt auf Stecker-Pin n.
Von uns bestätigt.
Zubehör
Kleine Leiterplatte mit den Edge-Connect™-Kontaktbildern in Originalgröße — zum Anfassen, Ausmessen und Ausprobieren, bevor Sie das Muster in Ihr eigenes Layout übernehmen. Das V3 bezeichnet die dritte Generation der Edge-Connect-Serie — dieselbe, die auch die ECV3-Kabel tragen.
- ab 1 Stk. 2,00 €
Aufbewahrungskoffer für Tag-Connect-Kabel und Zubehör — derselbe wie im TC2050-Evaluierungsset. Grauer Kunststoffkoffer mit Tragegriff, innen eine Schaumstoffeinlage mit Fächern, im Deckel Noppenschaum. Platz für ein bis zwei Kabel samt Zubehör wie Adapter, Clip oder Grip.
- ab 1 Stk. 19,00 €
