TC2030-IDC-NL-10 · 6-Pin-Kabel ohne Legs, 254 mm (10″)
35,00 €
- Ab 1 Stück: 35,00 € / Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage
Nur noch 4 Stück auf Lager
Produktinformationen "TC2030-IDC-NL-10 · 6-Pin-Kabel ohne Legs, 254 mm (10″)"
Kurzbeschreibung
Wie TC2030-IDC-NL — sechs Kontakte auf der Platine, sechspoliger 2,54-mm- Stecker (0,1″) am Debugger —, aber mit 254 mm (10″) statt Standardlänge.

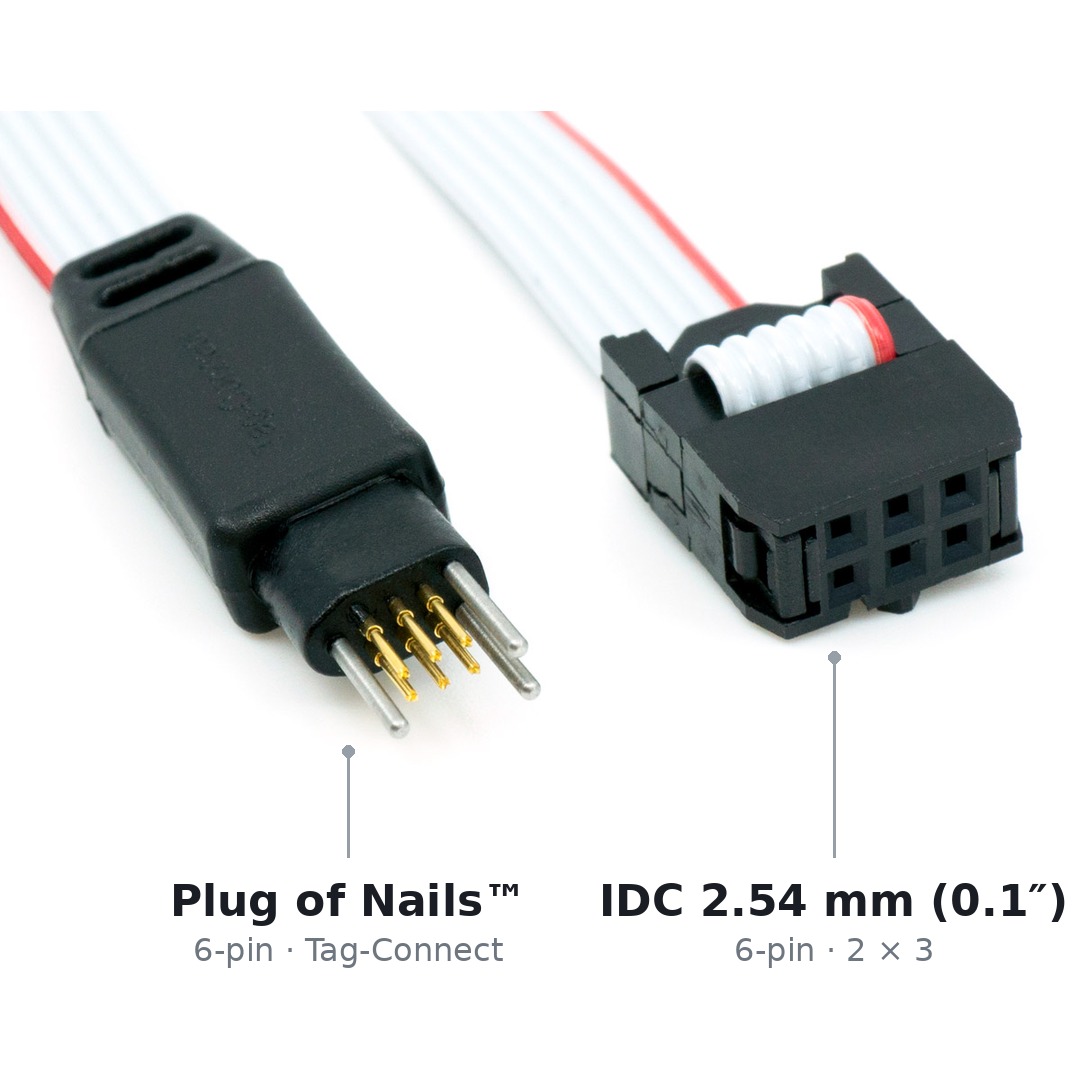

Anschlüsse
| Seite | Pins | Steckverbinder | Raster |
|---|---|---|---|
| Platine (Tag-Connect) | 6 | Kontaktbild TC2030, ohne Legs | 1,27 mm (0,05″) |
| Debugger | 6 | Buchse, 2 × 3 | 2,54 mm (0,1″) |
Belegung: Kontakt n liegt auf Stecker-Pin n, das Kabel ist 1:1 durchverbunden.
Kompatibel: Programmiergeräte mit 6-poligem 2,54-mm-Stiftstecker sowie Zielplatinen, die einen solchen tragen.
Nicht oder nicht direkt kompatibel
- 6-polig, einreihig, 2,54 mm (0,1″) — Microchip PICkit 3/4/5: TC2030-PKT-NL
- RJ12-Buchse (6P6C) — Microchip ICD 3, ICD 4, PICkit 3, PM3: TC2030-MCP-NL
- 20-polig, 2 × 10, 2,54 mm (0,1″) — ARM-Anschluss, z. B. SEGGER J-Link, Keil ULINK, ST-LINK/V2: über die Adapterplatine COLL-ARM20-06-IDC, ARM20-CTX
- 10-polig, 2 × 5, 1,27 mm (0,05″) — Cortex-Anschluss, z. B. Keil ULINK2: TC2030-CTX-NL
- 10-polig, 2 × 5, 2,54 mm (0,1″) — z. B. PEmicro Multilink, USB-Blaster: TC2030-ALT-NL
- 12-polig — Lattice HW-USBN-2B: über die Adapterplatine TC-LATTICE
- 14-polig, 2 × 7, 1,27 mm (0,05″) — STDC14, z. B. ST-LINK V3: TC2030-CTX-NL-STDC14
- 14-polig, 2 × 7, 2,54 mm (0,1″) — Renesas E1 / E2 / E8a / E20: über die Adapterplatine TC-RENESAS
- 20-polig, 2 × 10, 1,27 mm (0,05″) — Cortex mit Trace, z. B. Keil ULINK Pro: TC2030-CTX-20-NL
Technische Daten
- Kabellänge: 254 mm (10″)
Bei diesen Geräten im Einsatz
Siehe TC2030-IDC-NL — identisches Zielprofil, nur die Kabellänge unterscheidet sich.
Maßgeblich ist der Anschluss, nicht der Gerätename: Vergleichen Sie den Stecker Ihres Geräts mit der Tabelle oben. Trägt es einen anderen, führt der Weg über eine Adapterplatine.
Varianten
TC2030-IDC — Standardlänge. TC2030-IDC-10 — mit Legs, 254 mm (10″).
| Bauform: | IDC-Kabelende, NL (No Legs) |
|---|
Datenblatt des Herstellers (PDF, Kopie auf unserem Server)
Zubehör
Schutzkappe für die 6-polige TC2030-Kabelfamilie (Plug-of-Nails™). Schützt Federkontakte, Stahlführungspins und — falls vorhanden — Haltenasen bei Lagerung und Transport.
- ab 1 Stk. 5,00 €
Fixiert ein TC2030-NL-Kabel temporär auf der Zielplatine — für freihändiges Debugging bei knappem Platinenplatz. 3er-Pack.
- ab 1 Stk. 22,00 €
- ab 20 Stk. 20,24 €
- ab 30 Stk. 19,80 €
Hält ein TC2030-NL-Kabel dauerhaft an der Zielplatine — 3er-Pack.
- ab 1 Stk. 14,00 €
- ab 20 Stk. 12,88 €
- ab 30 Stk. 12,60 €
Demoplatine mit allen Tag-Connect-Footprint-Größen zum Vergleichen vor dem eigenen Platinenlayout — 6-, 10- und 14-Pin, jeweils mit und ohne Legs, plus EC-10-Edge-Connect™.
- ab 1 Stk. 2,00 €
Adapterplatine zwischen dem 20-poligen ARM-Anschluss des Debuggers (2 × 10, 2,54 mm / 0,1″) und einem TC2030-IDC- oder TC2030-IDC-NL-Kabel — für ARM SWD. Der 20-polige Stecker geht an den Debugger, nicht an die Zielplatine.
- ab 1 Stk. 29,00 €
Adapterplatine vom 20-poligen ARM-Debugger-Anschluss (2 × 10 Pin, 2,54 mm) auf 6 Pin (2 × 3, 2,54 mm) für die Plug-of-Nails™-Kabel TC2030-IDC und TC2030-IDC-NL sowie für ECV3-06-IDC. Die Debugleitungen laufen über Serienwiderstände; alle Signale sind einzeln zum Messen herausgeführt.
- ab 1 Stk. 25,00 €
- ab 3 Stk. 24,00 €
- ab 5 Stk. 23,00 €
JTAG-Adapter vom zwölfpoligen Anschluss des Lattice-Programmierkabels HW- USBN-2B auf eine sechspolige 2,54-mm-Stiftleiste (0,1″) für TC2030-IDC-, TC2030-IDC-NL- und ECV3-06-IDC-Kabel — für ECP5, CrossLink, MachXO2/MachXO3 und ispMACH. Der kleinste Tag-Connect-Footprint für Lattice-Bausteine mit JTAG.
- ab 1 Stk. 40,00 €
Verbindet TC2030-IDC-(6-Pin-) oder TC2050-IDC-(10-Pin-)Kabel mit Renesas-E1-, E2-, E2-Lite-, E8a- oder E20-Emulatoren/Debuggern — über deren vierzehnpoligen 2,54-mm-Anschluss (0,1″).
- ab 1 Stk. 35,00 €
Aufbewahrungskoffer für Tag-Connect-Kabel und Zubehör — derselbe wie im TC2050-Evaluierungsset. Grauer Kunststoffkoffer mit Tragegriff, innen eine Schaumstoffeinlage mit Fächern, im Deckel Noppenschaum. Platz für ein bis zwei Kabel samt Zubehör wie Adapter, Clip oder Grip.
- ab 1 Stk. 19,00 €
Ähnliche Artikel
6-Pin-Plug-of-Nails™-Kabel mit Legs („Legged") und 6-Pin-2,54-mm-Wannenstecker (0,1″) (IDC) zum Host. Rastet direkt in ein PCB-Footprint ein — kein Gegenstecker auf der Zielplatine nötig.
- ab 1 Stk. 35,00 €
- ab 20 Stk. 32,20 €
- ab 30 Stk. 31,50 €
Wie TC2030-IDC — sechs Kontakte auf der Platine, sechspoliger 2,54-mm-Stecker (0,1″) am Debugger —, aber mit 254 mm (10″) statt Standardlänge — für größeren Abstand zwischen Debugger und Zielplatine.
- ab 1 Stk. 35,00 €
- ab 20 Stk. 32,20 €
- ab 30 Stk. 31,50 €
6-Pin-Plug-of-Nails™-Kabel ohne Legs ("No Legs") mit 6-Pin-2,54-mm-Wannenstecker (0,1″). Footprint etwa in der Größe eines 0805-SMT-Widerstands.
- ab 1 Stk. 35,00 €
- ab 20 Stk. 32,20 €
- ab 30 Stk. 31,50 €
Edge-Connect™-Verbinder für die direkte Kontaktierung am Platinenrand — kein Gegenstecker auf der Zielplatine nötig, nur eine Positionierbohrung. Endet in einem 6-Pin-2,54-mm-IDC-Wannenstecker (0,1″).
- ab 1 Stk. 85,00 €
