TC2050-Evaluierungsset · Kabel, ARM-20-Adapter, Halter, Demoplatine

Kurzbeschreibung

Alles, um den Tag-Connect-Zugang einmal auf der eigenen Platine auszuprobieren: Kabel, Adapter auf den 20-poligen ARM-Anschluss, beide Halter, Schutzkappe und eine Demoplatine mit den Kontaktbildern zum Anfassen. Zusammengestellt, damit nichts fehlt und nichts doppelt ist.

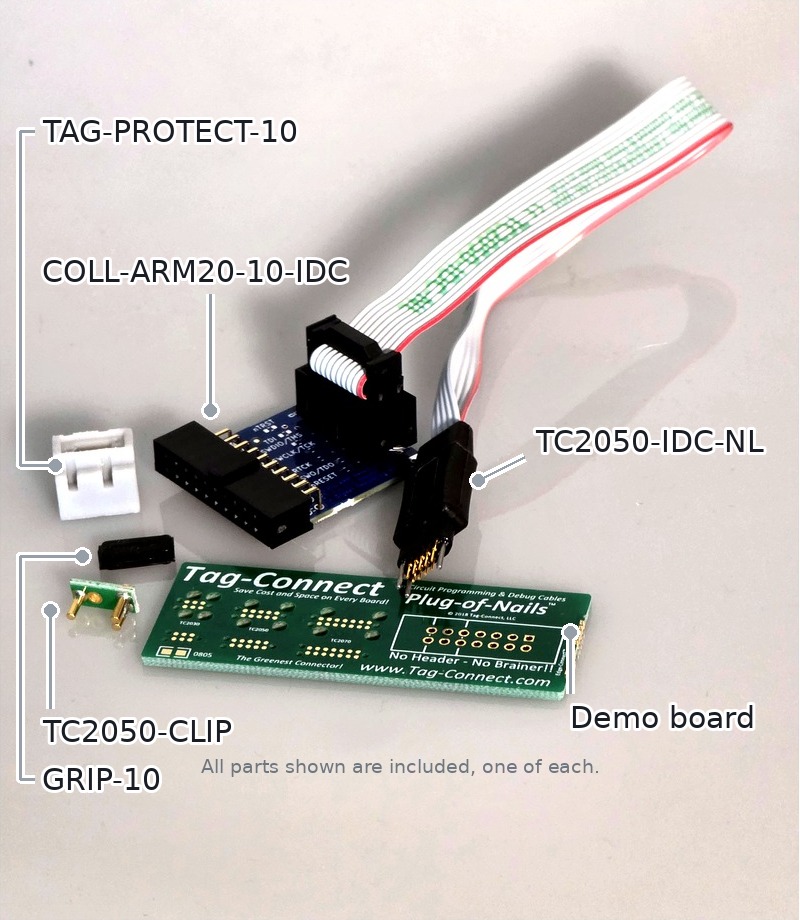

Was im Set liegt

Clip und Grip liegen je einmal bei — zum Vergleich. Nachbestellen lassen sie sich nur als Dreierpack (TC2050-CLIP-3PACK, GRIP-10).

Warum das Kabel ohne Legs

Weil der Clip nur dazu passt. Er greift von unten auf die drei Führungsstifte, die es nur am Kontaktbild ohne Legs gibt — das beinige hält sich selbst und braucht keine. Wer die Ausführung mit Legs bevorzugt, findet sie als TC2050-IDC; was die beiden unterscheidet, steht auf beiden Seiten ausführlich.

Zwei Halter, zwei Wege

Clip und Grip lösen dieselbe Aufgabe unterschiedlich — der Clip hält kräftiger, der Grip aus Polymer bringt keine Kurzschlussgefahr an die Platinenunterseite. Welcher besser passt, hängt davon ab, was dort liegt; deshalb liegt im Set beides bei, damit Sie es an der eigenen Baugruppe vergleichen können.

Für wen das gedacht ist

Für den ersten eigenen Footprint. Sie legen das Kontaktbild ins Layout, prüfen es an der Demoplatine gegen, programmieren mit dem Kabel und hängen es über den Adapter an den Debugger, den Sie ohnehin haben. Danach wissen Sie, ob der Zugang ohne Steckverbinder für Ihre Baugruppen taugt — und zwar aus eigener Anschauung statt aus einem Datenblatt.

Technische Daten

• Kontaktbild: TC2050 ohne Legs, 10 Kontaktflächen, drei Führungsstifte
• Debuggerseite: 20-Pin-ARM, 2,54 mm (über die Adapterplatine)
• Betriebsarten: JTAG und SWD — die Belegung steht beim TC2050-IDC
• Federkontaktstifte: für über 100.000 Steckvorgänge ausgelegt (Herstellerangabe)
