SpeedyProto Tiny PCB · Kleine Lochrasterplatine

SpeedyLab

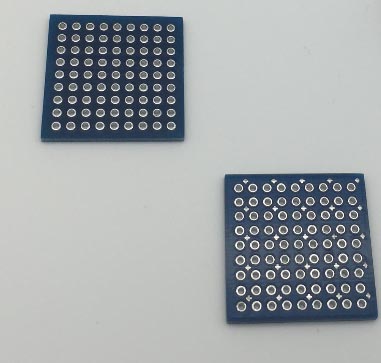

Zwei blaue SpeedyProto-Tiny-Platinen nebeneinander, Vorder- und Rückseite.

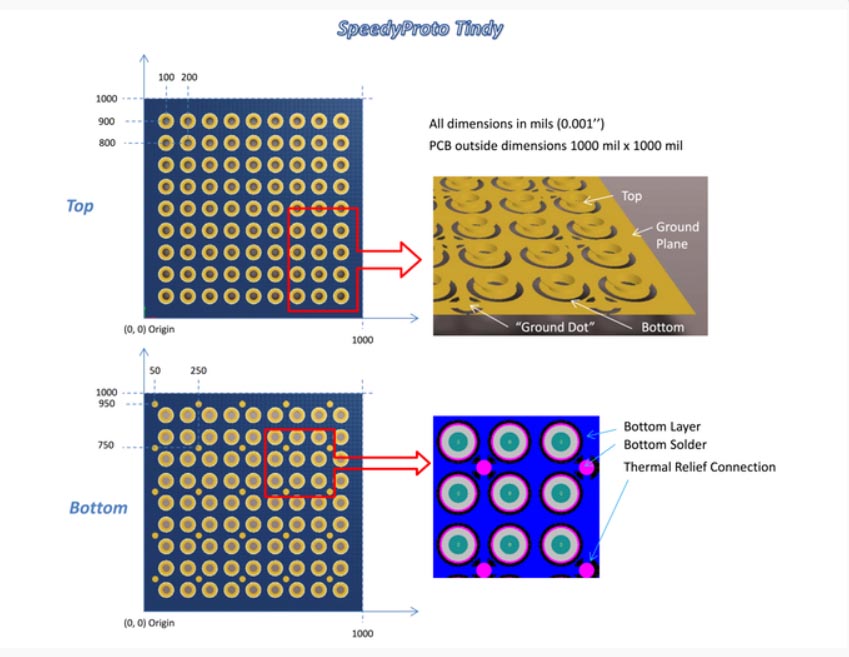

Zeichnung der SpeedyProto Tiny mit Maßen und einer Vergrößerung des Lötauges: oben die Kupferfläche, unten die Wärmefalle zum Löten.

1,00 €

Ab 1 Stück: 1,00 € / Stück
Ab 20 Stück: 0,92 € / Stück
Ab 30 Stück: 0,90 € / Stück

Sofort verfügbar, Lieferzeit: 1-3 Tage

Mehr als 5 Stück auf Lager

Produktnummer: SpeedyProto Tiny PCB

Produktinformationen "SpeedyProto Tiny PCB · Kleine Lochrasterplatine"

Kurzbeschreibung

Kleine Lochraster-Prototypenplatine mit durchgehender Masseplane, ohne Arduino-Footprint. Für analoge Schaltungen auf kleinstem Raum.

Anwendung

Wer eine analoge Schaltung ohne festen Formfaktor aufbauen will — etwa einen Sensor-Vorverstärker oder einen kleinen Signalaufbereitungskreis —, findet auf dieser Platine eine durchgehende Masseplane, die von jeder Lochposition aus kontaktierbar ist.

Technische Daten

Formfaktor: keiner (plattformunabhängige Lochrasterplatine)
Platinengröße: 1000×1000mil (25,4×25,4mm)
Masseplane: durchgehend, von jeder Lochposition aus kontaktierbar

Varianten

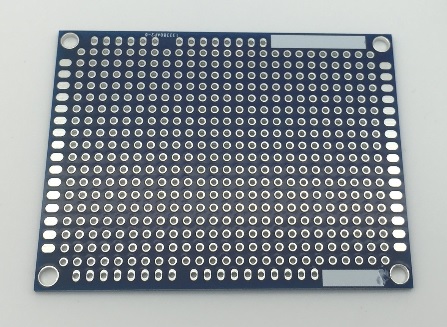

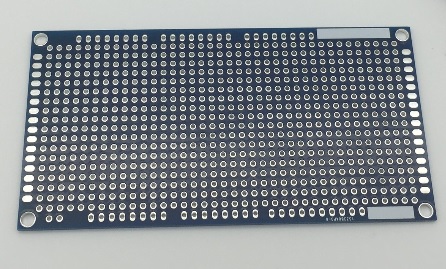

SpeedyProto Uno PCB (für Arduino UNO) · SpeedyProto Mega PCB (für Arduino Mega)

Zubehör

Das Kabel TC2050-IDC-NL-050-ALL in ganzer Länge, mit dem zehnpolige Tag-Connect-Stecker mit Federkontaktstiften, ohne Legs an einem und dem zehnpolige IDC-Stecker mit 1,27 mm Raster am anderen Ende.

TC2050-IDC-NL-050-ALL · 10-Pin-Kabel ohne Legs

Wie TC2050-IDC-NL-050, aber mit allen 10 Pins durchverbunden statt Pin 5/9 offen zu lassen. Ohne Legs, für ULINK2 und ähnliche Debugger mit Samtec- FTSH-105-01-Mikrostecker, 1,27 mm (0,05″).

65,00 €

ab 1 Stk. 65,00 €
ab 20 Stk. 59,80 €
ab 30 Stk. 58,50 €

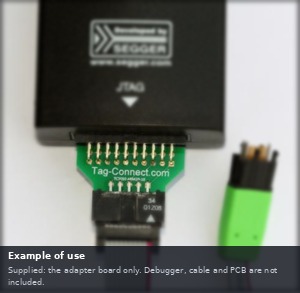

Anwendungsbeispiel: Die Adapterplatine TC2050-ARM2010 steckt am zwanzigpoligen Anschluss eines Debuggers, darunter ein Tag-Connect-Kabel. Geliefert wird nur die Adapterplatine.
