TC-LATTICE-10 · Lattice-Adapter für iCE40, SPI, TC2050

TAG-CONNECT

Die Adapterplatine TC-LATTICE-10: auf der einen Seite der zwölfpolige Anschluss des Lattice HW-USBN-2B, auf der anderen die zehnpolige Stiftleiste für die Tag-Connect-Kabel.

40,00 €

Ab 1 Stück: 40,00 € / Stück
Ab 20 Stück: 36,80 € / Stück
Ab 30 Stück: 36,00 € / Stück

Sofort verfügbar, Lieferzeit: 1-3 Tage

Nur noch 1 Stück auf Lager

Produktnummer: TC-LATTICE-10

Produktinformationen "TC-LATTICE-10 · Lattice-Adapter für iCE40, SPI, TC2050"

Kurzbeschreibung

Adapter vom zwölfpoligen Anschluss des Lattice-Programmierkabels HW-USBN-2B auf eine zehnpolige 2,54-mm-Stiftleiste (0,1″) für TC2050-IDC-, TC2050-IDC-NL- und ECV3-10-IDC-Kabel — mit DONE, PROGRAMN/ispEN, TRST und 5 V. Der Adapter für iCE40 und für jede Konfiguration, die mehr braucht als vier JTAG- Leitungen.

Anschlüsse

Seite	Pins	Steckverbinder	Raster
Debugger	12	Buchse Lattice HW-USBN-2B	—
Kabel (Tag-Connect)	10	Stiftleiste, 2 × 5	2,54 mm (0,1″)

Belegung Pin für Pin: im Reiter „Technische Daten".

Kompatibel: Lattice-Programmierkabel HW-USBN-2B.

Nicht oder nicht direkt kompatibel

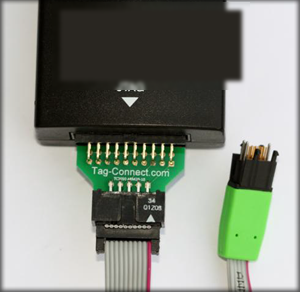

20-polig, 2 × 10, 2,54 mm (0,1″) — ARM-Anschluss, z. B. SEGGER J-Link, Keil ULINK, ST-LINK/V2: über die Adapterplatine COLL-ARM20-10-IDC, TC2050-ARM2010
14-polig, 2 × 7, 2 mm — Xilinx Platform Cable II: über die Adapterplatine TC2050-XILINX
14-polig, 2 × 7, 2,54 mm (0,1″) — Renesas E1 / E2 / E8a / E20: über die Adapterplatine TC-RENESAS

Anwendung

iCE40 UltraPlus, HX und LP haben kein JTAG. Diamond und Radiant Programmer konfigurieren sie über SPI und brauchen dafür CRESET_B und CDONE — genau die Signale, die der 10-polige TC2050-Footprint über ispEN/PROG und DONE führt. Dasselbe gilt, wenn das Konfigurationsflash am FPGA direkt beschrieben wird (Chip-Select) oder das Programmiergerät PROGRAMN steuern soll.

Für reine JTAG-Ziele — ECP5, CrossLink, MachXO — genügt der kleinere TC-LATTICE mit 6-poligem Footprint.

Welcher Lattice-Adapter?

Baustein	Schnittstelle	Adapter
iCE40 UltraPlus, HX, LP	SPI mit CRESET_B und CDONE — kein JTAG	TC-LATTICE-10
ECP5, CrossLink, MachXO2, MachXO3, ispMACH	JTAG	TC-LATTICE genügt
Konfigurationsflash am FPGA direkt beschreiben	SPI mit Chip-Select	TC-LATTICE-10
PROGRAMN vom Programmiergerät steuern	—	TC-LATTICE-10

Kurz: JTAG-Ziele ohne weitere Ansprüche kommen mit dem 6-poligen aus; alles, was DONE, PROGRAMN oder ein Chip-Select braucht, verlangt den 10-poligen.

Der 500-Ω-Widerstand — und warum er hier sitzt

Der HW-USBN-2B tastet die Zielspannung über VCC ab. Bei Zielen mit sehr geringer Stromaufnahme hebt er VCC dabei unerwartet an. Lattice empfiehlt deshalb 500 Ω zwischen VCC und GND — auf jeder Zielplatine. Dieser Adapter trägt den Widerstand selbst; die Zielplatine braucht ihn nicht mehr.

Masse zuerst

Lattice schreibt es für den HW-USBN-2B vor, und es gilt auch mit Adapter: Beim Anstecken zuerst Masse, dann die Signale. Sonst kann der Baustein Schaden nehmen. Die Tag-Connect-Kontakte sind gleich lang — hier gibt es keine voreilende Masse.

Technische Daten

Signale: TMS, TDI/SI, TCK/SCLK, TDO/SO, DONE, ispEN/PROG/SN, TRST, VCC, 5 V, GND
500 Ω zwischen VCC und GND bestückt
Bausteine: iCE40 UltraPlus/HX/LP (SPI); ECP5, CrossLink, MachXO mit PROGRAMN oder Konfigurationsflash

Lieferumfang

Nur der Adapter. Lattice HW-USBN-2B und Kabel sind nicht enthalten.

Bauform:	IDC-Kabelende

Belegung

TC2050	Signal
1	VCC*
2	TMS
3	GND*
4	TCK / SCLK
5	5 V OUT
6	TDO / SO
7	DONE
8	TDI / SI
9	TRST
10	ispEN / PROG / SN

Auf der Rückseite der Adapterplatine sitzt ein 500-Ohm-Widerstand zwischen VCC und GND.

Angaben des Herstellers, übernommen von der Produktseite bei Tag-Connect. Für diesen Artikel gibt es kein Datenblatt als PDF; verbindlich sind die Angaben des Herstellers.
