EC-DEMOPCB · Demoplatine mit Edge-Connect-Kontakten
2,00 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Mehr als 5 Stück auf Lager
Produktinformationen "EC-DEMOPCB · Demoplatine mit Edge-Connect-Kontakten"
Kurzbeschreibung

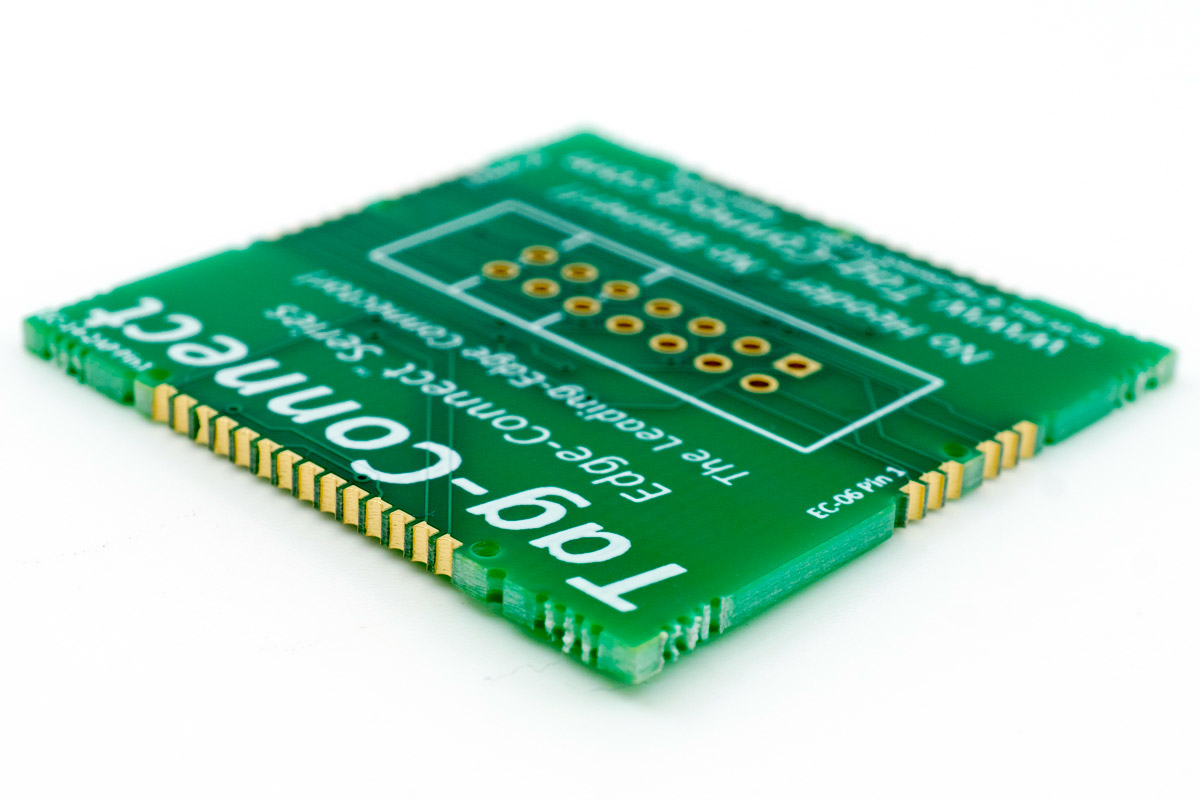

Kleine Leiterplatte mit den Edge-Connect™-Kontaktbildern in Originalgröße — zum Anfassen, Ausmessen und Ausprobieren, bevor Sie das Muster in Ihr eigenes Layout übernehmen.
Wofür Sie es brauchen
Edge-Connect setzt die Kontakte an den Rand der Leiterplatte statt auf die Oberfläche. Das spart Platz, verlangt aber eine Kante mit engen Toleranzen — und ob das eigene Layout stimmt, zeigt sich sonst erst an der ersten gefertigten Platine.

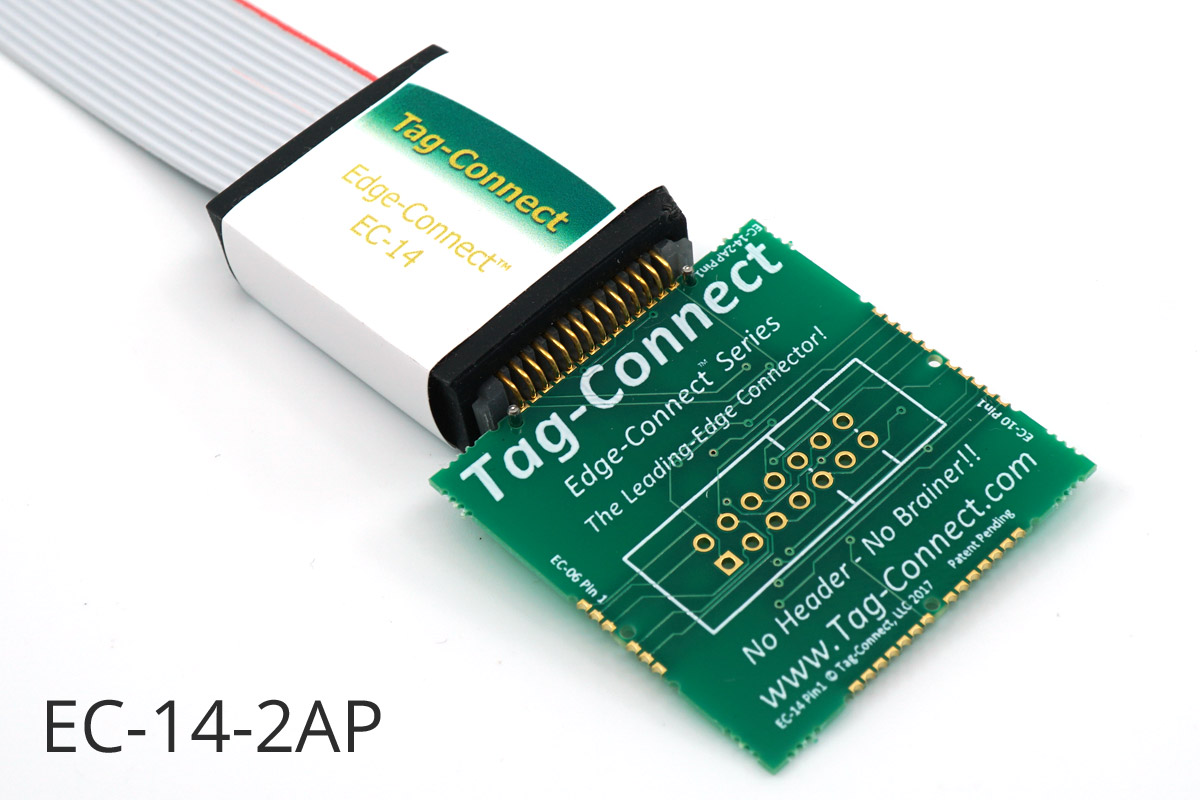

Das Demo-Board nimmt Ihnen diese Runde ab: Sie stecken Ihr Kabel auf, sehen wie der Kontakt sitzt, und haben ein Maßstück in der Hand, während Sie das Muster zeichnen.
Anwendung
- Kontaktbilder vor dem ersten eigenen Layout prüfen
- Sitz und Haltekraft des Kabels beurteilen
- als Referenz auf dem Tisch, während das Layout entsteht
- zum Vorführen im Team, wenn Edge-Connect zur Diskussion steht
Lieferumfang
Nur die Demo-Platine. Kabel und Adapter sind nicht enthalten und werden getrennt bestellt.
Passende Kabel
Die ECV3-Familie — ECV3-06-IDC, ECV3-10-IDC und die Ausführungen im 0,05″-Raster.
